ASRock X299E-ITX/ac review: Skylake-X op mini-ITX?!

Aansluitingen en mogelijkheden

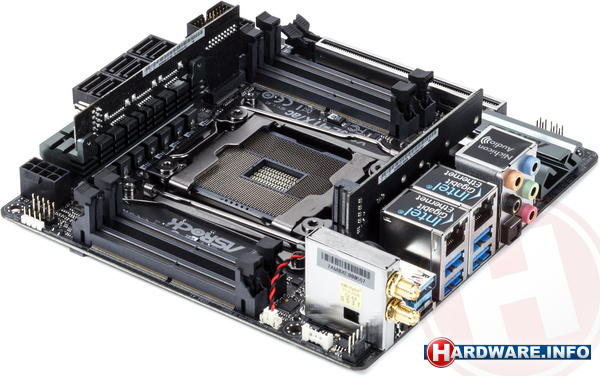

Aan de achterzijde van het moederbord tellen we vier reguliere usb 3.0-poorten en twee usb 3.1-aansluitingen, waarvan één type-a en één type-c. Uiteraard zijn die afkomstig van een ASMedia-controller, die we geheel in stijl tegenkomen op een van de dochterbordjes. Vlak naast de usb 3.1-poorten bevindt zich de reeds besproken resetknop. De twee wifi-antennes zijn aangesloten op een Intel Wireless-AC 8265 met een theoretische maximumsnelheid van 867 Mbit/s. ASRock lijkt dus eindelijk teruggekeerd te zijn naar de snelle wifi-chips, nadat het een tijd lang trage 433Mbit-adapters gebruikte. Uiteraard ondersteunt het kaartje tevens Bluetooth.

Qua netwerk zijn we er dan nog niet, want er zijn ook twee bedrade ethernetpoorten aanwezig. De eerste betreft een losse Intel WG-I211AT chip, de tweede gebruikt via een Intel WG-I219V PHY de ingebakken controller uit de chipset. Je kunt beide poorten samenvoegen door middel van 'teaming' of bijvoorbeeld één aansluiting gebruiken voor een point-to-point verbinding.

Dan is er nog één blokje aansluitingen over, namelijk dat van de audio. Om te beginnen heeft ASRock een optische audio-uitgang geïmplementeerd, die ondersteuning biedt voor DTS Connect. Daarmee kun je surroundspeakers digitaal aansluiten op de s/pdif. De overige vijf connectors zijn reguliere analoge jackplugs, aangesloten op een Realtek ALC1220-codec die doorgaans garant staat voor een uitstekende geluidskwaliteit.
