Eindelijk mainstream Coffee Lake: Intel B360 en H370 moederborden review

ASRock Fatal1ty H370 Performance & H370M-ITX/ac

Van ASRock ontvingen wij twee moederborden: de ASRock Fatal1ty H370 Performance en de ASRock H370M-ITX/ac.

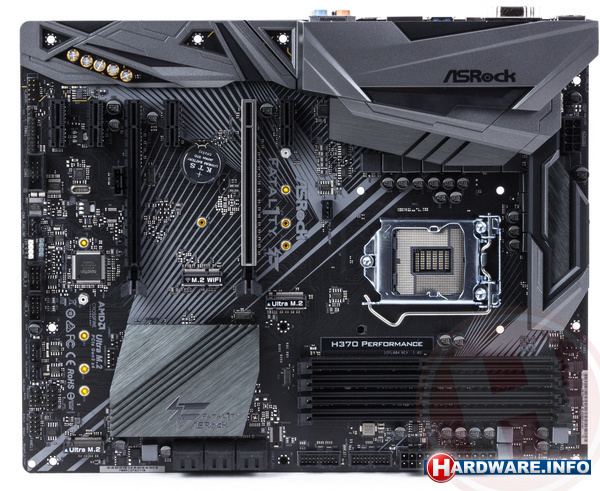

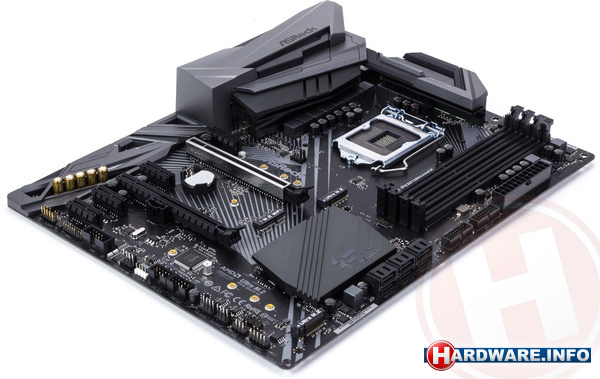

ASRock Fatal1ty H370 Performance

Een duidelijk mainstreambord van ASRock is de Fatal1ty H370 Performance. Op het atx-formaat levert de fabrikant hier een behoorlijke stroomvoorziening. Twaalf fasen tellen we, en met de twee aanzienlijke koelblokken ernaast moet een hexa-core op vol gas op dit moederbord geen probleem zijn. De grijze koelblokken worden afgewisseld met enkele carbon-achtige accenten. Desondanks heeft ASRock er niet voor gekozen dit in de naam van het moederbord te verwerken.

Het moederbord ondersteunt ddr4 tot en met 2666 MT/s in dual-channel op de vier geheugensloten, al is dat ook afhankelijk van de processor die je gebruikt. We komen maar liefst zes pci-e sloten tegen, waarvan vier x1 zijn met een open uiteinde waardoor grotere insteekkaarten ook passen. De twee andere sloten zijn x16 qua formaat, maar alleen de bovenste daarvan is als zodanig aangesloten en bovendien verstevigd met een metalen omhulsel. Het tweede x16 komt in werkelijkheid uit op x4. In de buurt van de pci-e sloten zijn drie m.2-sloten verwerkt, waarvan de middelste bedoeld lijkt te zijn om een WiFi-kaartje op te installeren. Deze is helaas niet meegeleverd.

Qua opslag komen we ook nog zes sata-poorten tegen, die op de hoek van het moederbord netjes haaks zijn geplaatst. Hierboven zijn twee usb 3.0-headers te vinden, terwijl de usb 2.0-headers onderaan het bord zitten. Het aantal fan-aansluitingen op de H370 Performance is met vijf stuks redelijk gemiddeld, en ook rgb wordt mogelijk gemaakt door twee 'statische' led-headers en een addressable rgb-header. Nog meer rgb geeft ASRock de gebruiker door verlichting rondom de pch te plaatsen, wat eveneens aangestuurd kan worden.

De H370 Performance heeft aan de i/o-kant betrekkelijk weinig usb-poorten. We vinden twee keer 2.0, twee keer usb 3.0 en eveneens twee keer usb 3.1, in de vorm van een type-a en een type-c connector. De video-out is veelzijdig met een vga-connector, hdmi 1.4 en displayport 1.2-aansluiting. De gigabit ethernetaansluiting zit vervolgens vlak boven de s/pdif en analoge aansluitingen voor de ALC1220 audiocodec, waarmee maximaal 7.1-kanaals geluid valt te realiseren.

De ASRock Fatal1ty H370 Performance krijgt een adviesprijs van 125 euro.

ASRock H370M-ITX/ac

Zoals de naam al doet vermoeden hebben we met deze ASRock van doen met een itx-moederbord. De fabrikant heeft vaker geëxperimenteerd met nieuwe oplossingen om grote chips op deze formfactor mogelijk te maken, maar dat is bij de 1151-mainstreamsocket niet nodig. We zien dan ook dat ASRock het dit keer redelijk braaf heeft gehouden. De ASRock H370M-ITX/ac lijkt erg veel op de duurdere Z370M-ITX/ac.

De processor op de H370M-ITX/ac krijgt stroom middels een vrm met zes fasen, waarbij een koelblok de warmte moet afvoeren. Ook op dit kleine bordje is voor een 8-pins eps-connector gekozen om dit te realiseren. Naast de processorsocket zijn twee ddr4-geheugensloten geplaatst, die grenzen aan de 6 sata-aansluitingen en de usb 3.0-header. Ook zit hier het m.2-slot, dat zowel in pci-e x4 als sata3-modus kan draaien. Als je het m.2-slot op dit moederbord gebruikt, wordt één van de sata-poorten overigens onbruikbaar, vanwege beperkingen in de chipset.

Op de i/o-kant komen we betrekkelijk veel aansluitingen tegen voor een itx-bord in dit prijssegment. Allereerst kom je er twee hdmi 1.4-aansluitingen tegen, net als een displayport versie 1.2. Usb is hier uitstekend vertegenwoordigd met 4 maal usb 3.1, en zowel 2 keer usb 3.0 als usb 2.0. Dit zijn overigens allemaal type-a connectors, type-c heeft ASRock op de H370M-ITX/ac weggelaten. Naast usb vinden we twee gigabit netwerkaansluitingen én de dual band wifi-antennes die gebruikmaken van de Intel wireless-AC 3168-chip. Dat levert helaas een beperkte snelheid van 433 Mbit per seconde op. Qua audio heeft ASRock er op dit bord voor gekozen om met de iets oudere Realtek ALC892 te gaan.

De ASRock H370M-ITX/ac krijgt een adviesprijs van 115 euro.

Specificaties

Hieronder vind je de specificaties van beide ASRock-moederborden.

Algemeen
Merk	ASRock	ASRock
Productnaam	Fatal1ty H370 Performance	H370M-ITX/ac
Productcode	90-MXB6X0-A0UAYZ	90-MXB6R0-A0UAYZ
Details	Productinfo	Productinfo
Processor / Chipset
Formaat	ATX	Mini ITX
Ondersteunde processor(s)	Intel Core i3 / i5 / i7 / Celeron / Pentium	Intel Core i3 / i5 / i7 / Celeron / Pentium
Ondersteuning Intel Xeon-processor
CPU socket	Socket 1151	Socket 1151
Aantal sockets	1	1
Intel Coffee Lake compatible
Chipset	Intel H370	Intel H370
Geheugen
Type geheugen	DDR4	DDR4
Type modules	DIMM	DIMM
Type ECC ondersteuning	Non-ECC mode	Non-ECC mode
Hoogst instelbare geheugensnelheid	DDR4-2666	DDR4-2666
Aantal geheugenkanalen	2	2
Aantal geheugensloten	4	2
Intel XMP compatible
Maximum intern geheugen	64 GB	32 GB
DDR3 SODIMM-sloten	0	0
DDR3 DIMM-sloten	0	0
DDR4 DIMM-sloten	4	2
DDR4 SODIMM-sloten	0	0
Uitbreidingssloten
PCI-Express x16 sloten	2	1
PCI-Express x8 sloten	0	0
PCI-Express x4 sloten	0	0
PCI-Express x1 sloten	4	0
Totaal aantal lanes alle PCI-Express x16 sloten	20	16
PCI-Express versie	3.0	3.0
PCI-sloten	0	0
Multi-GPU
Nvidia SLI compatible
Nvidia SLI (2-way)
Nvidia SLI (3-way)
Nvidia SLI (4-way)
AMD CrossFire compatible
AMD CrossFire (2-way)
AMD CrossFire (3-way)
AMD CrossFire (4-way)
Connectiviteit
USB 2.0 - extern	2	2
USB 2.0 - headers	2	1
USB 3.0 (USB 3.1 Gen 1) - extern	2	2
USB 3.0 (USB 3.1 Gen 1) - headers	2	1
USB 3.0 (USB 3.1 Gen 1) - Type-C poorten	0	0
USB 3.1 (USB 3.1 Gen 2) - Type-C headers	0	0
USB 3.1 (USB 3.1 Gen 2) - Type-C poorten	1	0
USB 3.1 (USB 3.1 Gen 2) - extern (type-a + type-c)	2	4
Video via USB-C
Thunderbolt 3
Storage
Serial ATA aansluitingen (totaal)	6	6
Serial ATA 600 aansluitingen	6	6
Serial ATA Express aansluitingen	0	0
mSATA aansluitingen	0	0
M.2 aansluitingen	2	1
M.2 slot 1 type	PCIe 3.0 x4 (4 GB/s)	PCIe 3.0 x4 (4 GB/s)
M.2 slot 2 type	PCIe 3.0 x4 (4 GB/s)
Aantal M.2 koelers	0	0
U.2 aansluitingen	0	0
RAID 0 ondersteuning
RAID 1 ondersteuning
RAID 5 ondersteuning
RAID 10 ondersteuning
Video
D-Sub (VGA) uitgang
DVI uitgang
HDMI uitgang
HDMI-versie	1.4	1.4
Aantal HDMI uitgangen	1	2
DisplayPort uitgang
DisplayPort-versie	1.2	1.2
Aantal DisplayPort uitgangen	1	1
Audio
Onboard audio - Kanalen	7.1	7.1
Onboard audio - Codec chip	Realtek ALC1220	Realtek ALC892
Onboard audio - Codec type	HDA	HDA
S/PDIF ingang
S/PDIF uitgang
Dolby Digital Live
DTS Connect
Bijgevoegde audiosoftware	Creative Sound Blaster Cinema 3
Netwerk
Aantal netwerkaansluitingen	1	2
Snelste ethernet	1 Gbit/s	1 Gbit/s
LAN - Chip	Intel WG-I219V	Intel WG-I219V
LAN - Snelheid	1000 Mbit/s	1000 Mbit/s
LAN 2 - Chip		Intel WG-I211AT
LAN 2 - Snelheid		1000 Mbit/s
WLAN - Standaard	802.11ac (Wi-Fi 5)	802.11ac (Wi-Fi 5)
WLAN - Chip		Intel Dual Band Wireless-AC 3168
WLAN - Snelheid		433 Mbit/s
Bluetooth
Wireless / Bluetooth module		Geïntegreerd
Bluetooth-versie	4.2	4.2
Intel CNVi
Stroomcircuit
Totaal aantal chokes	12	6
Primaire PWM controller	uPI Group uP9521	Intersil ISL95866
CPU - Aantal mosfets per choke	2+3	1
CPU - Type mosfets	NIKO-SEM PK618BA + PZ0903BK	Sinopower SM7341EHKP
PWM Controller fase ondersteuning	6+2 Dual output PWM Controller	4+3 Phase PWM Controller
Mosfet Ampère rating	59 A	40 A
Koeling / Overklokken
Fan aansluitingen (totaal)	5	3
Fan aansluitingen (4-pin)	5	3
Fan aansluitingen (PWM)	5	3
VRM koeling	Passief	Passief
Chipset koeler	Passief	Passief
Maximale FSB/bClk frequentie	100 MHz	100 MHz
Max. CPU voltage	1.52 V
Max. VCCIO voltage	1.2 V
Max. geheugen voltage	1.55 V	1.55 V
PCH 1.5V / IMC / I/O voltage tweaking (maximaal)	1.2 V	1.2 V
Multiplier instelbaar
CPU Turbo Modus uitschakelbaar
HyperThreading/SMT uitschakelbaar
Cores uitschakelbaar
PCI-Express sloten hardwarematig uitschakelbaar
Voltage meetpunten op moederbord
Bevestiging koelblokken	Schroeven	Schroeven
Overig
Dual BIOS
Flash-programma in BIOS
BIOS profielen
Probleem diagnose
On-board Power / Reset switch
On-board Clear CMOS switch
BIOS-chip(s) vervangbaar
Direct-naar-BIOS knop
Intel turbo spec
RGB Header
RGB Pin-out	12V-GRB
Aantal reguliere RGB headers	2
RGB verlichting geïntegreerd
Addressable RGB header
