Eindelijk mainstream Coffee Lake: Intel B360 en H370 moederborden review

MSI B360M Pro-VDH & B360 Gaming Pro Carbon

Van MSI kregen wij de B360M Pro-VDH en de MSI B360 Gaming Pro Carbon toegestuurd. De borden hebben ieder een iets andere doelgroep en een andere prijs, en we zullen hieronder de features per bord doornemen.

MSI B360M Pro-VDH

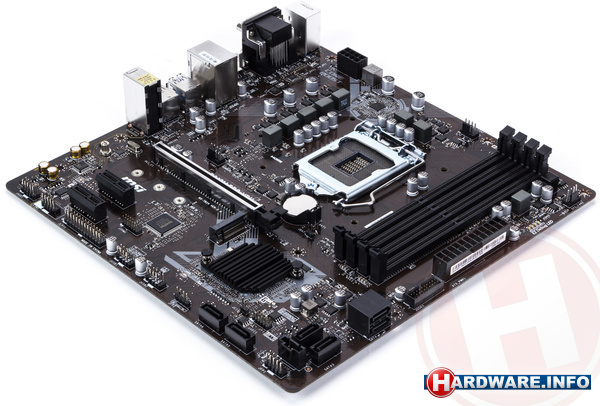

Een vrij kaal B360 Micro-atx moederbord is de B360M Pro-VDH van MSI. Op het zeer bruine pcb valt al direct op dat er aardig is bespaard door koeling op de stroomvoorziening weg te laten. Wel hebben we hier van doen met een 7-fasige vrm, wat voor het segment lang niet gek is. De vier geheugensloten bieden de mogelijkheid voor genoeg ram (in dual channel), wat in dit prijssegment een duidelijk voordeel is.

Qua aansluitingen heeft de B360M Pro-VDH een verstevigd x16-slot en twee gewone x1-sloten. Opslagmogelijkheden heb je niet alleen met vier sata-aansluitingen, maar ook met een m.2-slot op dit budgetbord. Hier wordt bovendien ondersteuning gegeven voor Intel Optane. Van de achterkant van dit moederbord is geen gebruik gemaakt, maar op de voorkant komen we nog wel 1 usb 3.0-header en 2 usb 2.0-headers tegen. Ook wat betreft fan headers is het relatief rustig gehouden met drie stuks, waarvan eentje boven het pci-e x16-slot en twee in de rechterbovenhoek.

Bij de i/o is eveneens niet al te groot uitgepakt om de kosten te drukken. We tellen 6 usb-poorten waarvan 4 keer usb 3.0 met een enkele type-c connector en 2 keer usb versie 2.0. Voor video-out is voor veelzijdigheid gekozen met vga, dvi én hdmi. Displayport is de enige aansluiting die we hier missen. De bedrade netwerkaansluiting is de Realtek 8111H, een gigabit-lan. Draadloze netwerkmogelijkheden komen we op de B360M Pro-VDH niet tegen.

De audio op het bord wordt geprezen met 7.1-kanaals 192 KHz 24-bit ondersteuning, maar de ALC887-chip zelf verraadt dat ook hier niet voor het topmodel is gegaan. De MSI B360M Pro-VDH krijgt een adviesprijs van 80 euro.

MSI B360 Gaming Pro Carbon

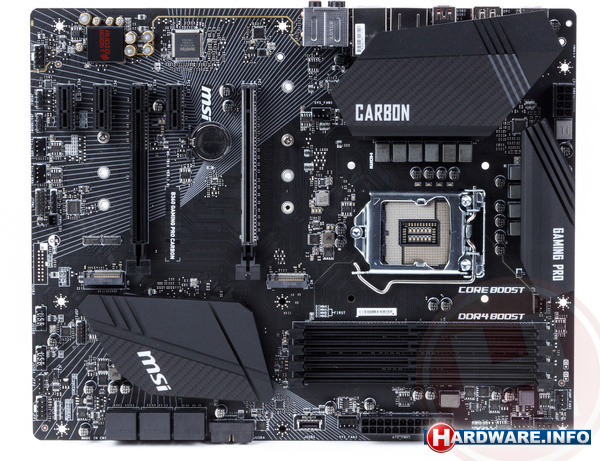

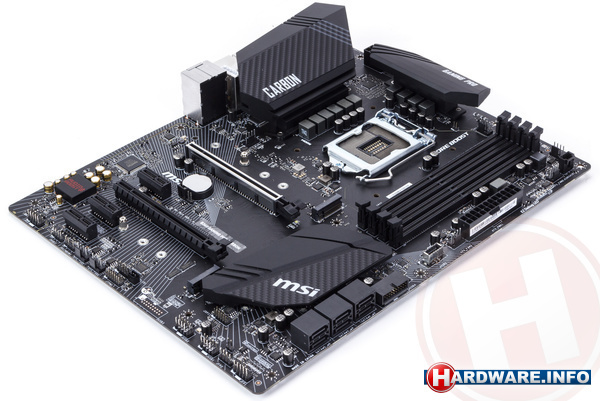

Een iets luxer B360-bord van MSI is de Gaming Pro Carbon. Het betreft een volledig ATX-model, en hoewel het bord wat leeg oogt, is van de beschikbare ruimte goed gebruik gemaakt. Zo komen we vier geheugensloten tegen, vijf pci-e sloten en flinke koelblokken op de stroomvoorziening. Over dat laatste; MSI heeft gekozen voor tien fasen, redelijk zwaar in dit segment. De achtpins eps-connector wordt gebruikt om de processor van prik te voorzien.

In aansluitmogelijkheden doet de B360 Gaming Pro Carbon het ook goed. Er is een usb-c header te vinden, een usb 3.0 header en 6 sata-poorten die haaks op de rand van het bord staan. Daarnaast is opslag mogelijk door middel van twee m.2-sloten. Er zijn zeven fanheaders op het moederbord gezet, waarvan eentje speciaal bedoeld is om een waterpomp op aan te sluiten. De pci-e sloten zijn er in een vijftal, met twee x16-sloten waarvan de bovenste daadwerkelijk als zodanig gebruikt kan worden en de onderste op x4 blijft steken. De drie overige pci-e's zijn x1.

Aan de i/o-kant zijn er 8 usb-aansluitingen gezet, waarvan eentje de usb-c connector heeft gekregen. Usb 2.0 hebben twee van de aansluitingen, terwijl 4 op usb 3.0 zitten en 2 op usb 3.1, met zowel een type-a als type-c connector aanwezig. Op deze zijde zijn ook een hdmi 1.4- en displayport 1.2-aansluiting, met de gigabit ethernetaansluiting erbij. De Realtek ALC1220 kan hier gebruikt worden met de analoge 7.1-kanaals aansluitingen of de enkele s/pdif connector.

De MSI B360 Gaming Pro Carbon krijgt een adviesprijs van 150 euro.

Specificaties

Hieronder vind je de specificaties van beide MSI-moederborden.

Algemeen
Merk	MSI	MSI
Productnaam	B360 Gaming Pro Carbon	B360M Pro-VDH
Productcode	911-7B16-02S	911-7B24-003
Details	Productinfo	Productinfo
Processor / Chipset
Formaat	ATX	Micro ATX
Ondersteunde processor(s)	Intel Core i3 / i5 / i7 / Celeron / Pentium	Intel Core i3 / i5 / i7 / Celeron / Pentium
Ondersteuning Intel Xeon-processor
CPU socket	Socket 1151	Socket 1151
Aantal sockets	1	1
Intel Coffee Lake compatible
Chipset	Intel B360	Intel B360
Geheugen
Type geheugen	DDR4	DDR4
Type modules	DIMM	DIMM
Type ECC ondersteuning	Geen	Geen
Hoogst instelbare geheugensnelheid	DDR4-2666	DDR4-2666
Aantal geheugenkanalen	2	2
Aantal geheugensloten	4	4
Intel XMP compatible
Maximum intern geheugen	64 GB	64 GB
DDR3 SODIMM-sloten	0	0
DDR3 DIMM-sloten	0	0
DDR4 DIMM-sloten	4	4
DDR4 SODIMM-sloten	0	0
Uitbreidingssloten
PCI-Express x16 sloten	2	1
PCI-Express x8 sloten	0	0
PCI-Express x4 sloten	0	0
PCI-Express x1 sloten	3	2
Totaal aantal lanes alle PCI-Express x16 sloten	20	16
PCI-Express versie	3.0	3.0
PCI-sloten	0	0
Multi-GPU
Nvidia SLI compatible
Nvidia SLI (2-way)
Nvidia SLI (3-way)
Nvidia SLI (4-way)
AMD CrossFire compatible
AMD CrossFire (2-way)
AMD CrossFire (3-way)
AMD CrossFire (4-way)
Connectiviteit
USB 2.0 - extern	2	2
USB 2.0 - headers	2	2
USB 3.0 (USB 3.1 Gen 1) - extern	4	4
USB 3.0 (USB 3.1 Gen 1) - headers	1	1
USB 3.0 (USB 3.1 Gen 1) - Type-C poorten	0	1
USB 3.1 (USB 3.1 Gen 2) - Type-C headers	1	0
USB 3.1 (USB 3.1 Gen 2) - Type-C poorten	1	0
USB 3.1 (USB 3.1 Gen 2) - extern (type-a + type-c)	2	0
Video via USB-C
Thunderbolt 3
Storage
Serial ATA aansluitingen (totaal)	6	6
Serial ATA 600 aansluitingen	6	6
Serial ATA Express aansluitingen	0	0
mSATA aansluitingen	0	0
M.2 aansluitingen	2	1
M.2 slot 1 type	PCIe 3.0 x4 (4 GB/s)	PCIe 3.0 x4 (4 GB/s)
M.2 slot 2 type	PCIe 3.0 x4 (4 GB/s)
Aantal M.2 koelers	0	0
U.2 aansluitingen	0	0
RAID 0 ondersteuning
RAID 1 ondersteuning
RAID 5 ondersteuning
RAID 10 ondersteuning
Video
D-Sub (VGA) uitgang
DVI uitgang
HDMI uitgang
HDMI-versie	1.4	1.4
Aantal HDMI uitgangen	1	1
DisplayPort uitgang
DisplayPort-versie	1.2
Aantal DisplayPort uitgangen	1
Audio
Onboard audio - Kanalen	7.1	7.1
Onboard audio - Codec chip	Realtek ALC1220	Realtek ALC887
Onboard audio - Codec type	HDA	HDA
S/PDIF ingang
S/PDIF uitgang
Dolby Digital Live
DTS Connect
Netwerk
Aantal netwerkaansluitingen	1	1
Snelste ethernet	1 Gbit/s	1 Gbit/s
LAN - Chip	Intel WG-I219V	Realtek RTL8111H
LAN - Snelheid	1000 Mbit/s	1000 Mbit/s
Bluetooth
Stroomcircuit
Totaal aantal chokes	10	7
Primaire PWM controller	RichTek RT3607BC	RichTek RT3607BC
CPU - Aantal mosfets per choke	2	3
CPU - Type mosfets	Sinopower SM4336NSKP + SM4337NSKP	Sinopower SM4503NHKP + SM4337NSKP
PWM Controller fase ondersteuning	4+3 Phase PWM Controller	4+3 Phase PWM Controller
Mosfet Ampère rating	70+55 A	60+55 A
Koeling / Overklokken
Fan aansluitingen (totaal)	7	3
Fan aansluitingen (4-pin)	7	3
Fan aansluitingen (PWM)	7	3
VRM koeling	Passief	Geen
Chipset koeler	Passief	Passief
Maximale FSB/bClk frequentie	100 MHz	100 MHz
Max. CPU voltage	2 V	2 V
Max. VCCIO voltage	2 V	2 V
Max. geheugen voltage	2.2 V	2.2 V
Multiplier instelbaar
CPU Turbo Modus uitschakelbaar
HyperThreading/SMT uitschakelbaar
Cores uitschakelbaar
PCI-Express sloten hardwarematig uitschakelbaar
Voltage meetpunten op moederbord
Bevestiging koelblokken	Schroeven	Push-pins
Overig
Dual BIOS
Flash-programma in BIOS
BIOS profielen
Probleem diagnose
On-board Power / Reset switch
On-board Clear CMOS switch
BIOS-chip(s) vervangbaar
Direct-naar-BIOS knop
Intel turbo spec
RGB Header
RGB Pin-out	12V-GRB
Aantal reguliere RGB headers	2
RGB verlichting geïntegreerd
Addressable RGB header
