Stap 9: Connectors aansluiten
Zodra het moederbord in de kast geschroefd is, zijn er heel wat stekkertjes binnen de kast die op het bord aangesloten dienen te worden. Allereerst kunnen de inmiddels in de kast aanwezige casefan(s) worden aangesloten op zogenaamde 'SYS-FAN' aansluitingen op het moederbord. Als de voeding ook een losse aansluiting voor de aanwezige ventilator heeft, kan die worden aangesloten op de 'PWR-FAN'.

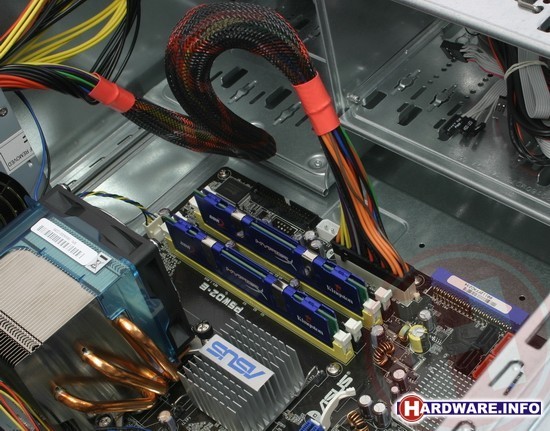

Daarna dient de voeding op twee plaatsen op het moederbord te worden aangesloten: allereerst een brede 20- of 24-polige stekker en daarnaast nog een tweede 4-polige stekker. Beide connectors kunnen maar op één manier geplaatst worden: mochten de stekkers niet lijken te passen, dan kan het dus zijn dat je ze moet omdraaien. Vrijwel alle moderne moederborden hebben een 24-pins voedingsconnector, oudere borden hebben een 20-pins aansluiting. Het is vaak mogelijk om een moederbord met 24-pins aansluiting toch te laten werken met een voeding met een 20-pins stekker: raadpleeg het boekje van je moederbord om te zien hoe je de connector dan precies moet aansluiten.

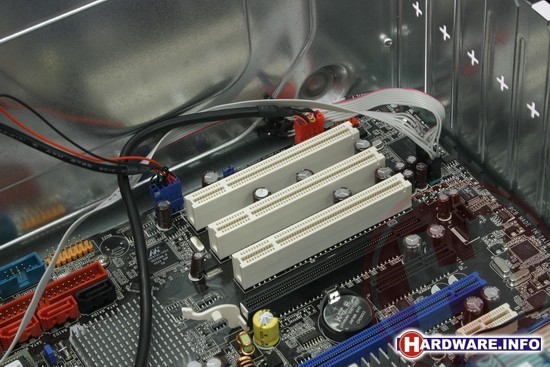

Na de voeding kunnen de kleine connectors voor de power- en reset-knoppen, de power- en harddisklampjes en de PC-speaker worden aangesloten. Op welke pinnetjes deze kleine stekkertjes precies moeten worden aangesloten is per moederbord verschillend. Ook hier brengt de handleiding van het moederbord uitkomst! Bij de power- en reset-knoppen maakt het niet uit hoe om de stekkertjes worden geplaatst, bij de lampjes is dat wél het geval. Vaak hebben de connectors één gekleurd en één wit draadje: de gekleurde moet aangesloten om de +, de witte op de – aansluiting. Mocht het verkeerd om zijn is er geen man over boord, maar zullen de lampjes niet werken. Je kunt de connectors dan achteraf nog omdraaien.
De laatste connectors die aangesloten dienen te worden zijn van de optionele USB, Firewire of audio-aansluitingen die in de kast aanwezig zijn. Wederom kun je in de handleiding van je moederbord vinden waar de aansluitingen voor USB, Firewire en front-audio zich op het moederbord bevinden.
