Denon AVC-X8500H: 13 kanalen Dolby Atmos voor thuis

Uiterlijk, innerlijk en aansluitingen

De Denon AVC-X8500H is een beest van een machine die 43,4 * 19,5 * 48,2 cm (b*h*d) meet. Vooral die diepte van bijna 50 cm maakt dat je het apparaat niet zomaar in elk av-meubel kwijt zult kunnen, vooral omdat de kabels aan de achterkant nog uitsteken. Het apparaat weegt bovendien 23,3 kilo en is daarmee een stuk zwaarder dan alle andere receivers van Denon. Dat komt onder andere door het gebruik van meer metaal bij het chassis, maar ook de - letterlijk - zwaardere voeding is hier debet aan.

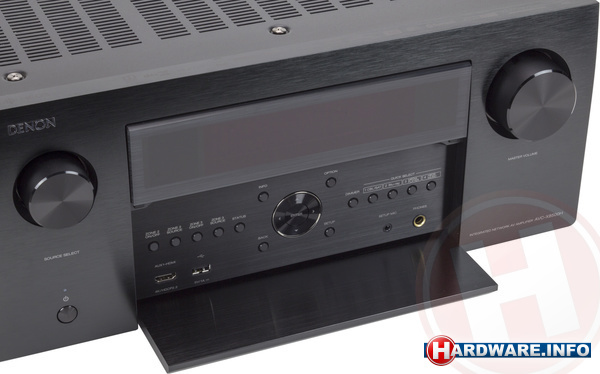

De voorkant van de AVC-X8500H is vervaardigd uit een plaat geborsteld aluminium, in ons geval met een zwarte afwerking, maar er is ook een zilverkleurige variant. Linksboven is een grote ronde 'source select' draaiknop te vinden, aan de rechterkant is ruimte gemaakt voor een ronde volumeknop. In het midden zien we een groot display waarop onder andere de huidige input en het type geluid dat gedecodeerd wordt zijn af te lezen. Achter een grote metalen klep onder het display zijn nog meer knoppen en hdmi, usb, setup mic en headphone aansluitingen te vinden. De bedieningsknoppen achter dit paneel zal je in de praktijk waarschijnlijk niet vaak gebruiken, omdat ze allemaal ook op de afstandsbediening aanwezig zijn.

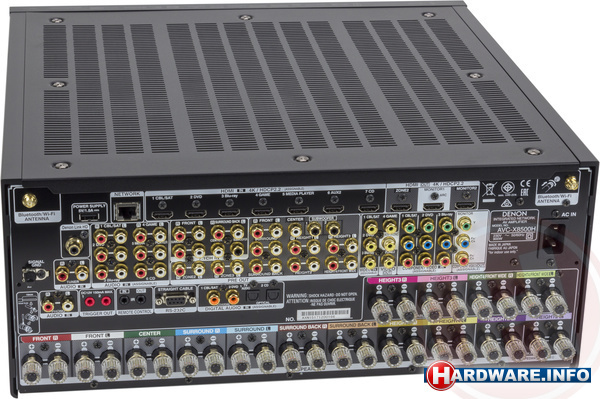

Aan de achterkant treffen we meer aansluitingen aan dan je waarschijnlijk ooit nodig zal hebben. Letterlijk, want naast zeven hdmi-ingangen en drie hdmi-uitgangen (geschikt om 4K60 incl 4:4:4, HDR10, HLG én Dolby Vision signalen te schakelen), heb je namelijk ook de beschikking over twee sp/dif en twee Toslink-ingangen voor digitale audio, een Denon-link ingang, zeven stereo tulp-ingangen inclusief een phono-ingang, analoog 7.1 kanaals multi-channel in en vier composiet en drie component video ingangen. Wil je de AVC-X8500H liever als voorversterker gebruiken met losse eindtrappen? Ook dat kan, middels de in totaal 21(!) pre-out aansluitingen met ondersteuning voor maximaal twee extra zones. Ook twee trigger outputs, remote in en uit, RS-232, usb en een normale netwerkpoort ontbreken niet. De versterker kaan ook draadloos verbinding maken via wifi en bluetooth, middels twee meegeleverde antennes.

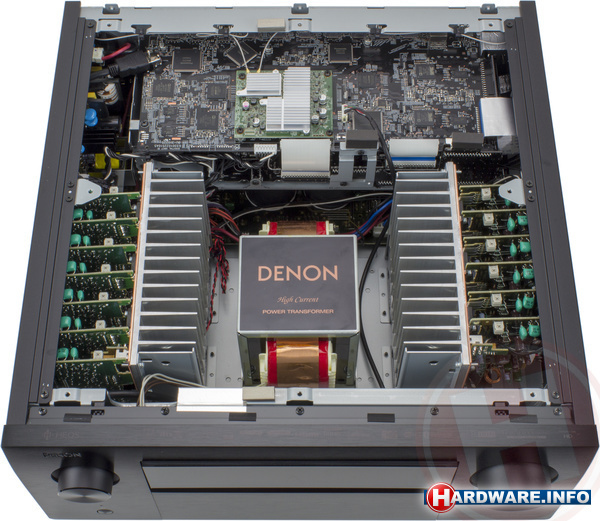

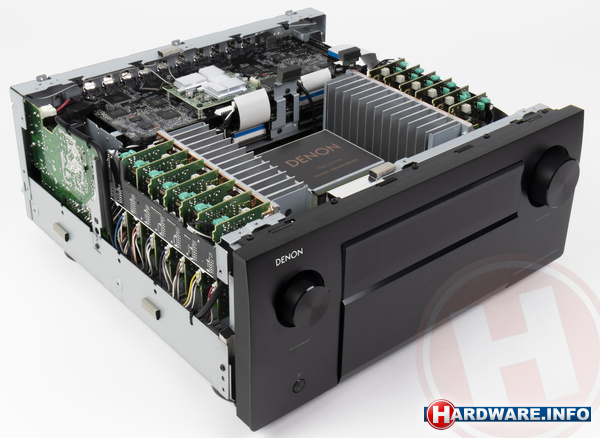

Bent u er nog? Mooi, want zoals altijd werpen we bij Hardware.Info ook graag een blik onder de motorkap. Een kap die bij de AVC-X8500H uit drie delen bestaat, want de bovenkant kan los van de twee zijkanten verwijderd worden. Als we dat doen zien we dat het chassis van de X8500H zeer robuust is, waarbij het chassis grotendeels uit dubbellaags metaal is uitgevoerd. De AVC-X8500H maakt net als de AVR-X6300H die wij eerder testten en diens opvolger, de AVR-X6400H, gebruik van losse versterkermodules voor alle eindtrappen.

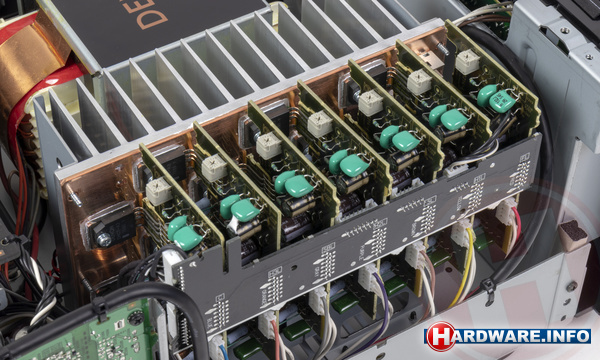

De dertien versterkers zijn aan weerszijden van een enorme transformator geplaatst en zijn verbonden met twee grote koellichamen. De versterkermodules lijken sterk op die uit de X6300H / X6400H en maken gebruik van dezelfde combinatie van de Denon's eigen DHCT-A3 en DHCT-C3 transistors.

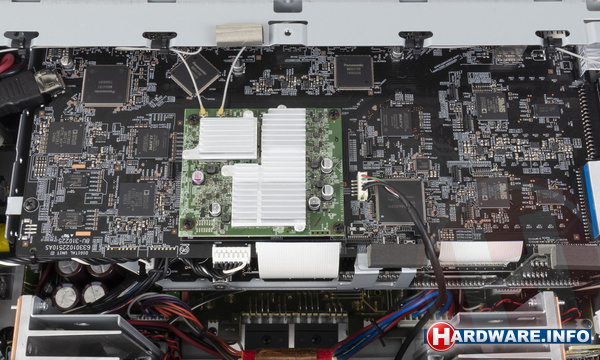

Verder naar achteren in de behuizing vinden we onderin de voeding voor de eindtrappen, op dezelfde printplaat waarop ook de luidsprekerterminals zijn ondergebracht. Daarboven zijn printplaten gemonteerd met daarop de analoge in- en uitgangen en helemaal bovenin vinden we een print met alle digitale aansluitingen en de chips die voor het benodigde rekenwerk zorgen om alle audio- en videosignalen te verwerken en om digitale audio naar analoog om te zetten.

De print lijkt sterk op die uit de X6400H, wat betekent dat we een Panasonic MN864787 hdmi 2.0 transmitter/scaler en tweemaal een MN864788 hdmi 2.0 receiver/switch tegenkomen, net als een Analog Devices ADV7850 video decoder/receiver en een Analog Devices ADV8003 video signal processor, deinterlacer en OSD-generator. De AVC-X8500H maakt ook gebruik van Altera MAX II en een MAX V complex programmable logic devices en beschikt over twee Zentel A3R1GE40JBF 1Gb DDR2 chips en een Renesas R5F564MJCDFC 32 bit microcontroller.

Het belangrijkste verschil met de 11-kanaals X6300H en X6400H lijkt hem te zitten in de dsp chips. De 11-kanaals receivers maken  gebruik van vier Analog Devices ADSP-21487 SHARK processors, terwijl in de AVC-X8500H twee nieuwere SHARK ADSP-21573 chips gebruikt worden. Deze nieuwe dsp bevat twee 64 bit floating point cores die veel meer rekenkracht bieden dan de vorige generatie SHARK dsp's, waardoor het mogelijk is om méér dan 11 kanalen tegelijk aan te sturen van van equalizing te voorzien.

Een ander verschil met de X6400H zit hem in de DAC chips. De X8500H maakt gebruik van acht (!) nieuwe 32 bits AKM AK4490EQ stereo dacs die een signaal/ruisverhouding van 120 dB claimen en maximaal 768 kHz pcm- en 11,2 MHz dsd-signalen kunnen verwerken.
