Stap 11: DVD-drives
DVD-ROM-drives en DVD-branders zijn in vrijwel alle gevallen nog uitgevoerd met een parallelle interface. Moderne moederborden hebben vaak maar één PATA-controller, maar daarop kunnen wel probleemloos twee apparaten aangesloten worden. Als je zowel een DVD-ROM-drive als een DVD-brander wilt aansluiten is het zodoende belangrijk om één van beide apparaten in te stellen als Master en de ander als Slave. Dat instellen gaat via jumpers op de achterzijde van de drives.
Voordat je DVD-drives kunt inbouwen, moet je bij de meeste kasten eerst het voorpaneel verwijderen. In vrijwel alle gevallen zit onder aan de voorkant een hendel, waarmee je het voorpaneel eenvoudig weg kunt trekken. Daarna moet je de plastic afdekplaatjes, die op de plaats zitten waar de drives komen, weghalen. Bij de in ons voorbeeld gebruikte kast zitten deze op het voorpaneel, vaak zitten ze echter in de kast zelf. Weghalen van deze plaatjes dient meestal te gebeuren door het naar binnen drukken van klemmetjes, waarna je de plaatjes makkelijk weg kunt pakken.
Bij sommige kasten dien je de drive rechtstreeks in de kast te schroeven. De meeste behuizingen werken echter met een railsysteem. Vandaar dat we eerst twee bij de kast geleverde rails op de drives schroeven. Daarna kunnen de drives eenvoudig op de juiste manier in de kast geklikt worden.
Zodra de drives op de juiste plaats zitten, sluit je ze aan met een IDE-kabel. De kant van de kabel waar twee connectors dicht bij elkaar zitten is bedoeld voor de twee drives. Door een uitsparing in de connector kan de kabel maar op één manier op de drive aangesloten worden. De derde connector moet op een connector op het moederbord, vaak aangeduid met IDE1 of IDE2. Uiteraard dienen de drives ook voorzien te worden van elektriciteit door middel van de vierpolige Molex-connectors. Het maakt wederom niet uit welke connectors van de voeding je gebruikt.

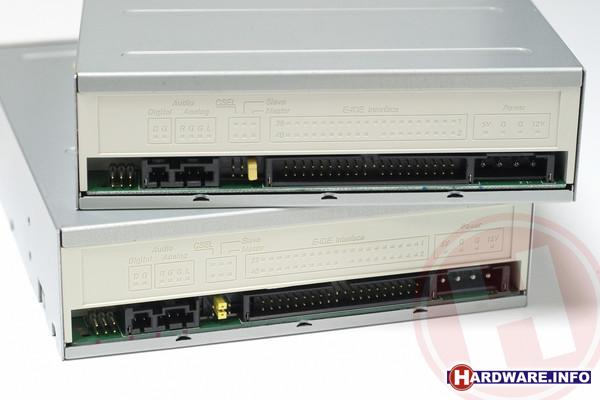

Stel de eerste drive in op Master, stel de tweede drive in op Slave.

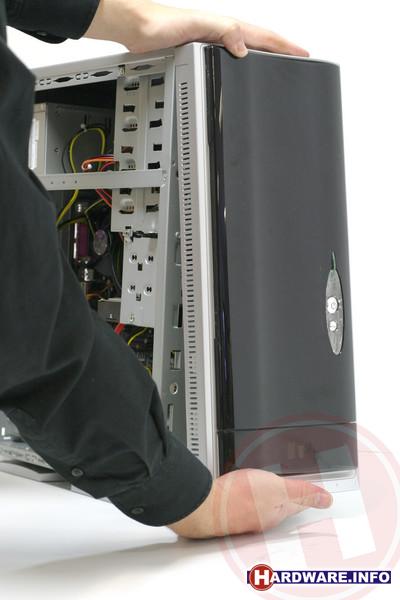

Om DVD-drives te plaatsen moet het frontpaneel van de behuizing verwijderd worden.

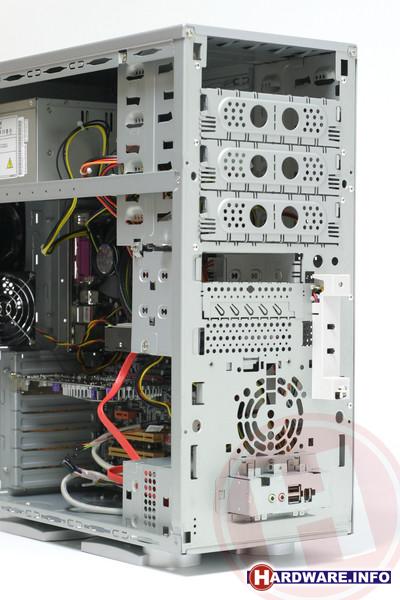

De ijzeren beschermingsplaatjes kunnen verwijderd worden.

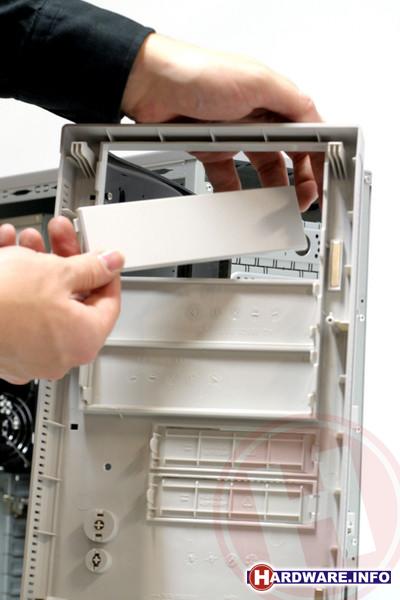

Uiteraard moeten de plastic afdekplaatjes ook verwijderd worden op de plaatsen waar drives komen.

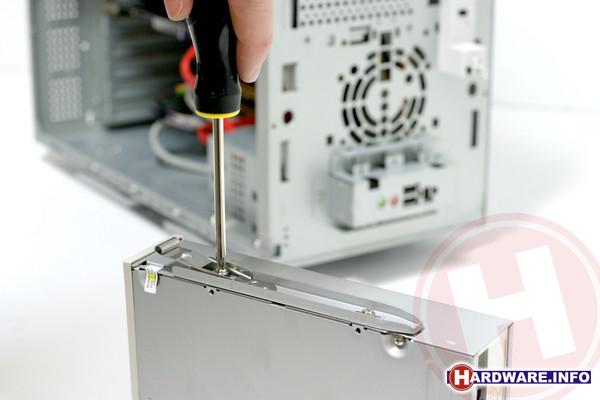

De meeste behuizingen werken met schuifrails voor de DVD-drives.

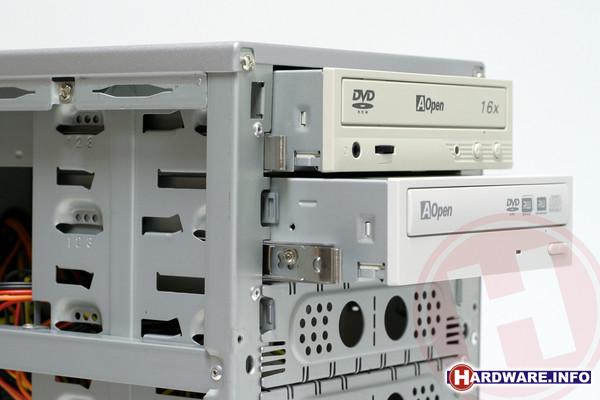

De drives kunnen nu eenvoudig in de kast worden geklikt.

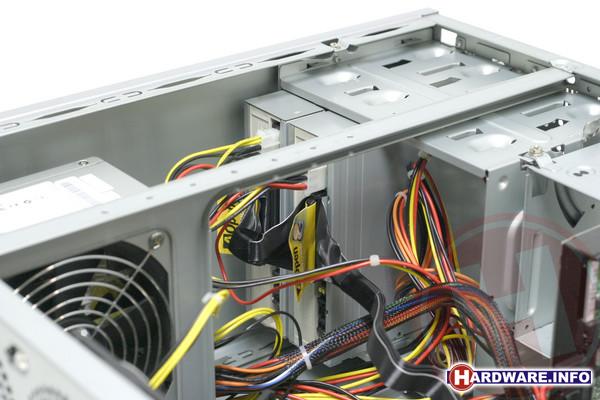

Intern dienen een IDE-kabel en stroom-connectors te worden aangesloten op de DVD-drives.
