Stap 3: De processor
Voordat we het moederbord in de kast monteren, is het handig om eerst nog buiten de kast de processor en het geheugen op het moederbord te plaatsen. Moderne moederborden met Intel Socket 775 processorvoet hebben een beschermkapje over de socket waarin de processor moet worden geplaatst. Dit kapje dient als eerste verwijderd te worden. Het plaatsen van de processor is daarna eenvoudig: haal eerst de handel naast de socket naar boven. Klap daarna het klepje van de processorvoet open. Nu kan de processor in de socket geplaatst worden. Kijk hierbij goed uit, want de pinnetjes in de socket zijn erg fragiel en de processor kan maar op één manier geplaatst worden vanwege twee inkepingen in de CPU. Als de processor is geplaatst kan het klepje weer dicht en de hendel naar onder.
Bij oudere Intel-processors en bij AMD-processors zitten de pinnetjes niet in de socket maar aan de processor. Het plaatsen van de processor gaat dan iets anders in zijn werk: haal wederom de hendel naast de processorvoet omhoog en druk daarna de processor in de socket. Ook deze processors kunnen maar op één manier geplaatst worden: met behulp van het pijltje dat je zowel op de processor als op de socket vindt, weet je precies in welke richting je de processor moet plaatsen. Zodra de processor in de socket zit, kan de hendel weer omlaag en wordt de processor vastgeklemd.
Haalt eerst het plastic plaatje van de CPU-voet.

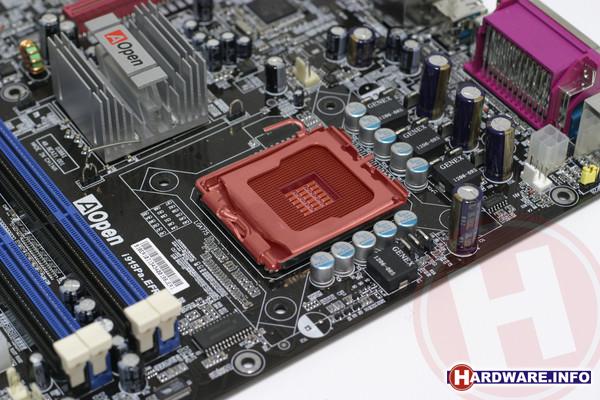

Dit is de Socket 775 processorvoet.
Haal eerst de hendel omhoog.

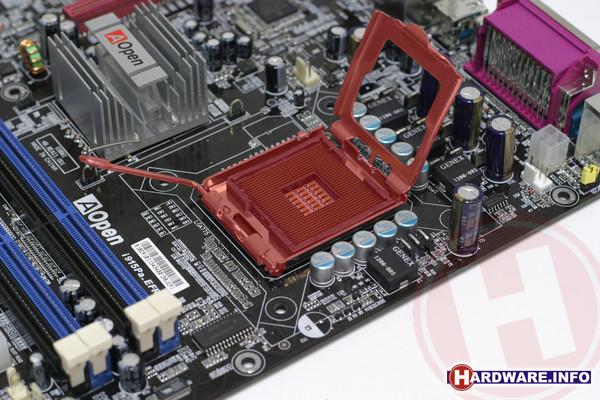

Klap nu de CPU-voet open.

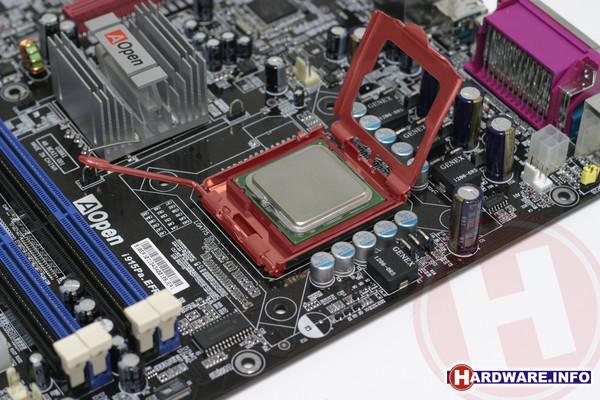

Leg nu de processor voorzichtig in de socket. Wegens inkepingen in de processor kan dat maar in één richting.
De socket kan nu weer gesloten en vergrendeld worden.
