Stap 8: Connectors aansluiten
Zodra het moederbord in de kast geschroefd is, zijn er heel wat stekkertjes binnen de kast om op het bord aan te sluiten. Allereerst kun je een eventueel in de kast aanwezige case-fan aansluiten op een 'SYS-FAN' aansluiting op het moederbord. Als de voeding ook een losse aansluiting voor de aanwezige ventilator heeft, kun je die aansluiten op de 'PWR-FAN'.
Daarna dient de voeding op twee plaatsen op het moederbord te worden aangesloten: allereerst op een brede 20- of 24-polige stekker en daarnaast nog op een tweede 4-polige stekker. Beide connectors kunnen maar op één manier geplaatst worden: mochten de stekkers niet lijken te passen, dan kan het dus zijn dat je ze moet omdraaien. Socket 775 moederborden hebben een 24-pins voedingsconnector, oudere borden hebben een 20-pins aansluiting. Het is vaak mogelijk om een moederbord met 24-pins aansluiting toch te laten werken op een voeding met een 20-pins stekker. Raadpleeg het boekje van je moederbord om te zien hoe je de connector dan precies moet aansluiten.
Na de voeding kunnen de kleine connectors voor de power- en resetknoppen, de power- en harddisklampjes en de PC-speakers worden aangesloten. Op welke pinnetjes deze kleine stekkertjes precies moeten worden aangesloten is per moederbord verschillend. Ook hier brengt de handleiding van het moederbord uitkomst! Bij de power- en resetknoppen maakt het niet uit hoe om de stekkertjes worden geplaatst, bij de lampjes is dat wél het geval. Vaak hebben de connectors één gekleurd en één wit draadje: de gekleurde moet aangesloten op de +, de witte op de – aansluiting. Mocht het verkeerd om zijn dan is er geen man over boord, alleen zullen de lampjes niet werken. Je kunt de connectors dan achteraf nog omdraaien.
De laatste connectors die je dient aan te sluiten zijn van de optionele USB-, FireWire- of Audio-aansluitingen die in de kast aanwezig zijn. Wederom kun je in de handleiding van je moederbord vinden waar de aansluitingen voor USB, FireWire en Front-Audio zich op het moederbord bevinden.

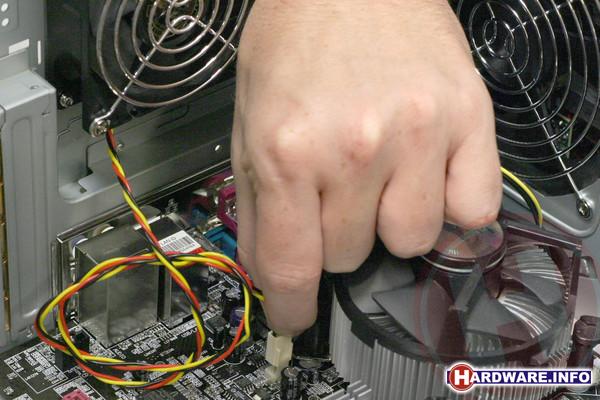

Sluit allereerst de eventueel aanwezig casefans aan op het moederbord.

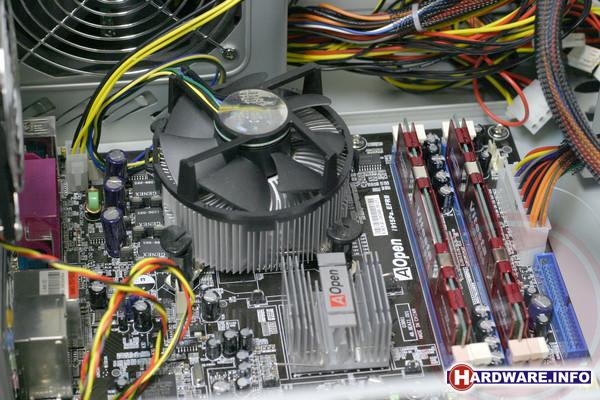

De voeding moet ook op minimaal twee plaatsen op het moederbord worden aangesloten.

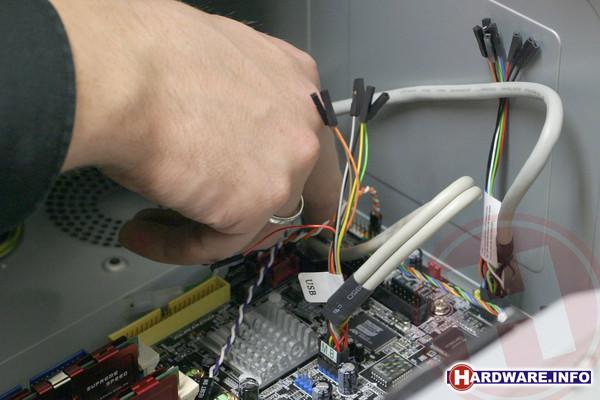

Het moederbord heeft verder diverse aansluitingen voor knopjes, LED'jes en USB/Firewire/Audio- aansluitingen.
