Duo-test: twee X58 4-way SLI borden

EVGA: overklokmogelijkheden

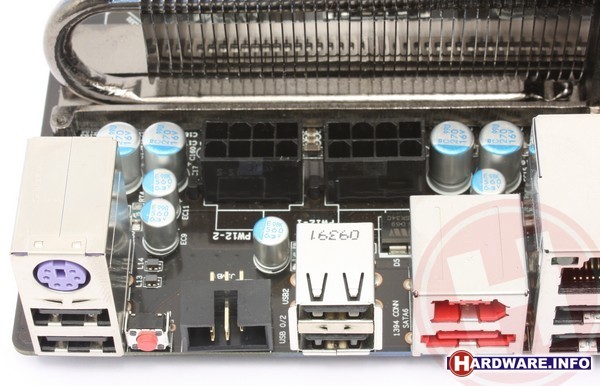

We schreven al dat EVGA zich primair richt op die-hard overklokkers, waardoor het bord een flinke hoeveelheid extra functionaliteit heeft. Dat begint al bij de processorsocket: de pinnen zijn volgens EVGA van een groter percentage goud voorzien, zodat ze een lagere inductie hebben en zodoende beter stroom kunnen leveren aan de CPU. Achter de socket vinden we een grote decoupling codensator - de platte chip met opdruk WR 2R5901 - die ervoor zorgt dat de spanning zoals aangeleverd aan de CPU zo goed mogelijk wordt gezuiverd van eventuele storing. Daarachter vinden we een 10-fase digitale PWM die de stroomvoorziening regelt. Hoewel deze digitale PWM's niet bepaald uitblinken in energiezuinigheid, zijn ze volgens EVGA wel veel stabieler bij fluctuaties in zeer hoge belastingen. Achter de stroomvoorziening vinden we een tweetal 8-pin stroomconnectors, die moeten garanderen dat een extreem overklokte CPU alsnog altijd voldoende stroom uit de voeding kan trekken.

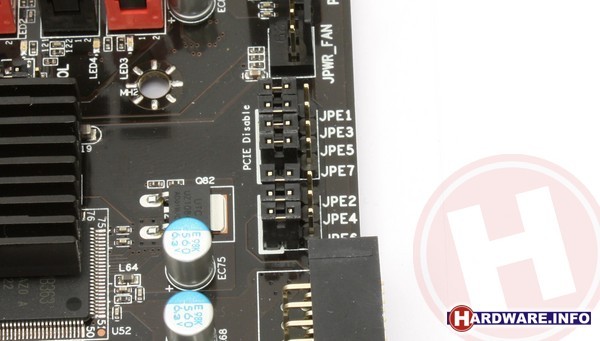

Voor de geheugenmodules heeft EVGA een 4-fase stroomvoorziening geïmplementeerd. Naast de geheugenmodules zijn er meetpunten, waar je met een multimeter de voltages voor ondermeer de spanning voor de CPU, de chipset en het geheugen kunt aflezen. Voor wie gaat overklokken met vloeibare stikstof, heeft EVGA een zevental jumpers op het bord geplaatst die de PCI-Express sloten kunnen uitschakelen. Op die manier voorkom je eventuele kortsluiting wanneer condens in een niet gebruikt, maar wel elektrisch geactiveerd PCI-Express slot komt. Links op het bord vinden we een HEX-display, waarop BIOS POST-codes en na opstarten de CPU temperatuur kunnen worden afgelezen. On-board power, reset en clear CMOS knoppen mogen uiteraard niet ontbreken. Wat we ten opzichte van de vorige Classified moeten missen, is de aanwezigheid van drie BIOS-chips. Wellicht dat Gigabyte niet zo blij was dat EVGA deze gepatenteerde technologie zomaar kopiëerde...

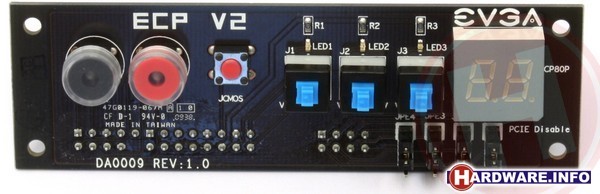

Het bord wordt geleverd met een los PCB'tje - ECP V2 genaamd - met daarop een aantal knoppen die tijdens het overklokken van pas komen: naast power, reset en clear-CMOS heeft het extra bordje ook knoppen om het voltage voor de CPU, het geheugen en de chipset met 0,1 Volt te verhogen. Verder is het HEX-display met POST-codes en temperatuur ook nog eens op de ECP V2 terug te vinden. Helaas zijn er geen knoppen om on-the-fly de baseclock (bClk) aan te passen, een gemiste kans wat ons betreft.

De BIOS van de X58 Classified 4-way SLI is machtig uitgebreid. Zó uitgebreid zelfs dat vermoedelijk Shamino de enige persoon ter wereld is die daadwerkelijk alle opties snapt. Het CPU-voltage kan worden verhoogd tot 2,24 volt, het geheugen tot 3,39 volt en de X58 north bridge tot 1,875 volt. Overklokinstellingen kunnen worden opgeslagen in meerdere profielen. Op de volgende pagina vind je een aantal screenshots van de BIOS.
