9 P55-moederborden met USB 3.0 vergelijkingstest

Gigabyte GA-P55A-UD3 / -UD5 / -UD6

Gigabyte stuurde ons vrijwel hun gehele line-up van P55 moederborden met USB 3.0 en Serial ATA 600, allemaal te herkennen aan een modelnummer beginnend met P55A. De –UD3, -UD5 en –UD6 bespreken we samen, aangezien dit duidelijk broertjes zijn, waarbij de functionaliteit telkens een beetje wordt uitgebreid. De meest luxe –UD7 komt verderop apart aan bod. Bij alle drie de borden speelt de problematiek zoals besproken in het vorige Hardware.Info Magazine: de NEC USB 3.0 en Marvell Serial ATA 600 chips zijn verbonden met PCI-Express 2.0 lanes vanuit de processor, waardoor de videokaart slechts 8 lanes tot z’n beschikking heeft. Wanneer je de videokaart op volle snelheid wil gebruiken (16 lanes) dan worden beide controllers op PCI-Express 1.1 lanes van de chip aangesloten en hebben ze maximaal 250 MB/s bandbreedte. Dat betekent dat de Serial ATA 600 controller langzamer gaat werken dan Serial ATA 300 en dat de USB 3.0 controller op zo’n beetje de helft van z’n theoretische kunnen functioneert. Je bent gewaarschuwd!

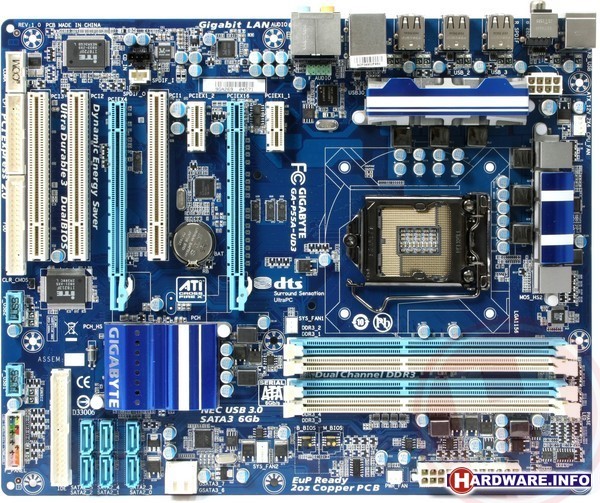

GA-P55A-UD3

De UD3 heeft twee PCI-Express x16 sloten, de UD5 en UD6 hebben er drie. Wanneer SATA600 en USB 3.0 op volle snelheid werken, zijn er respectievelijk 8/4 en 8/0/4 lanes beschikbaar voor de videokaarten. Na omschakeling is het 16/4 bij de UD3 en 16/0/4 of 8/8/4 bij de UD5 en UD6. Alle drie de borden hebben verder twee keer PCI-Express x1. De UD5 en UD6 hebben twee normale PCI-sloten, de UD3 heeft er 3. Uniek bij de UD6 is de aanwezigheid van 6 geheugensloten, alle overige P55-borden hebben er slechts vier. Overigens is het nut beperkt: alleen met enkelzijdige DIMM’s kun je alle zes de sloten gebruiken. Alle drie de borden hebben de uitstekende Realtek ALC889 audiocodec chip. Firewire is beschikbaar op de UD5 en UD6. Deze laatste twee hebben ook twee Gigabit LAN-aansluitingen, waar de UD3 er slechts één heeft. Alle drie de borden hebben 8 interne Serial ATA poorten, waarvan twee dus Serial ATA 600. Bij de UD5 en UD6 wordt dit aangevuld met twee keer eSATA.

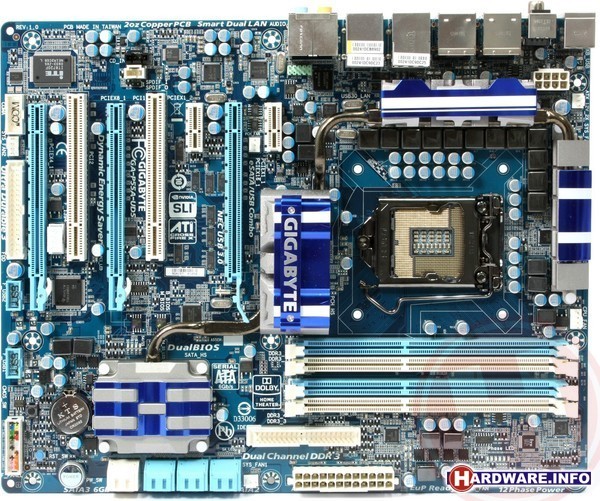

GA-P55A-UD5

Waar de UD3 een normale 4-fase stroomvoorziening voor de processor heeft, biedt UD5 12 fases en de UD6 zelfs 24 fases. De UD5 en UD6 hebben onboard power- en reset-knoppen en een trusted platform module om data op je harde schijf of USB-stick te versleutelen. De UD3 moet dat allemaal missen. De prijzen van de drie borden zijn respectievelijk € 136, € 217 en € 263. De UD3 vinden we een erg leuk bord met een uitstekende prijs/prestatieverhouding. Bij de UD5 en UD6 hebben we zo onze bedenkingen: In deze prijsklassen zou een implementatie met PLX-chip geen overbodige luxe zijn. ASUS en MSI bewijzen dat het kan met borden rond de 200 euro.

GA-P55A-UD6
