ECS P67H2-A

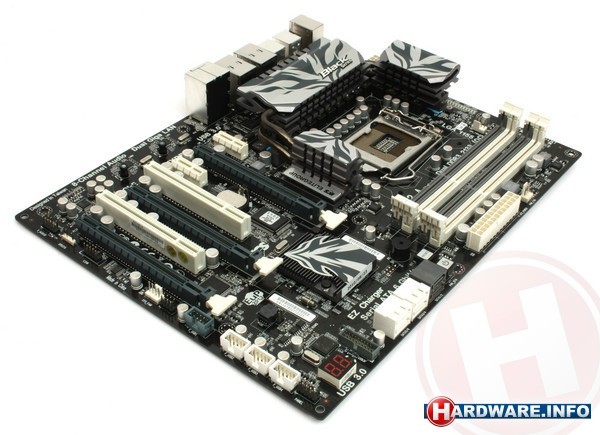

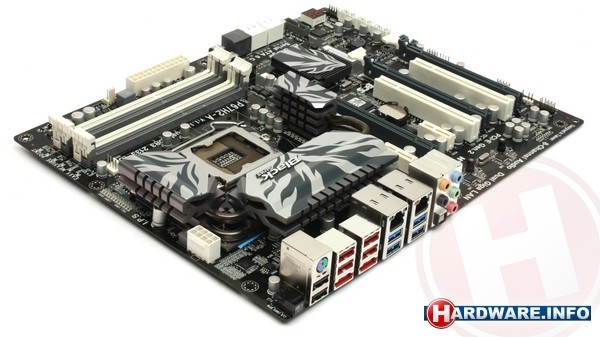

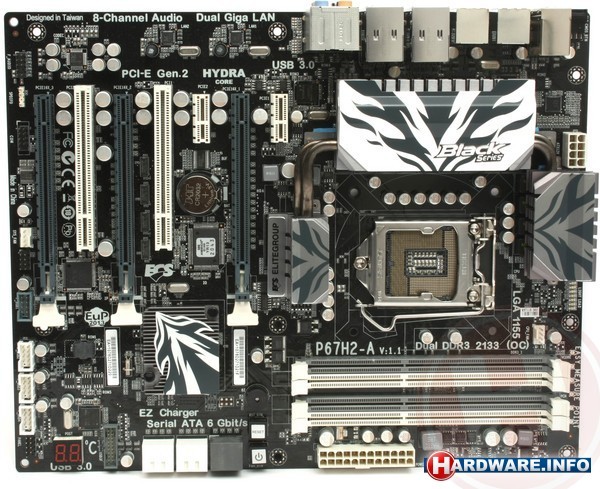

ECS was de eerste fabrikant die ons een P67 bord toestuurde en zodoende hebben we de P67H2-A een tijd geleden al besproken in Hardware.Info TV. De van oorsprong OEM-fabrikant heeft zich jaren primair op de budget markt gericht, maar ziet nu ook kansen om luxere borden aan de man te brengen. Dit Black Series bord is daar een voorbeeld van. Geheel in stijl van de naamgeving is het bord geheel in grijstinten uitgevoerd. Alleen de kleurrijke poorten aan de achterzijde verklappen dat de foto's niet zwart/wit zijn genomen.

Uniek aan het ECS bord is de aanwezigheid van een Lucid Hydra chip, die de drie PCI-Express x16 sloten met in totaal 32 lanes aanstuurt. De Hydra chip hebben we inmiddels meermaals besproken bij Hardware.Info: met deze chip is het mogelijk om de rekenkracht van twee verschillende videokaarten te combineren, zelfs als deze een ander merk GPU bevatten. Een ideale oplossing voor wie na een videokaart upgrade z'n oude kaart ook wil blijven gebruiken. Dankzij de keuze voor de Hydra chip kunnen er op dit bord ook twee nVidia kaarten gecombineerd worden, zonder een officiële SLI-licentie. Naast de drie x16 sloten vinden we nog twee maal PCI-Express x1 en twee maal PCI.

Intern houdt ECS het bij de zes Serial ATA poorten die de Intel chipset biedt. Extern vinden we wel nog twee eSATA aansluitingen van het SATA600-type, aangestuurd door een Marvell controller. Het bord vier maal USB 3.0 extern en tweemaal intern. Beide interne poorten komen rechtstreeks uit een NEC-controller. Slechts één van de vier externe poorten is rechtstreeks met een andere NEC-chip verbonden, de overige poorten lopen via een onboard VIA USB 3.0 HUB. Firewire heeft dit bord niet.

De twee Gigabit netwerkaansluitingen worden beide aangestuurd door een Realtek RTL8111E chip. De gekozen audio-codec is de Realtek ALC892, die we op veel P67 borden tegenkomen.

Voor overklokkers biedt het bord ondermeer onboard power- en reset-knoppen en een HEX-display met BIOS POST-codes. Daarnaast zijn er meetpunten voor de verschillende voltages binnen het systeem. Om energie te besparen heeft het ECS bord een technologie die dynamisch het aantal ingeschakelde fases van de CPU-stroomvoorziening (maximaal 16) bepaalt. LED'jes naast de socket tonen op ieder moment hoeveel fases ingeschakeld zijn.

De BIOS van het bord is nog van het oude type, wat weer even tegenvalt na de borden van ASRock en ASUS. Daarnaast is het ECS bord sowieso wat minder uitgebreid qua instellingsmogelijkheden. De basale zaken om je processor te overklokken zijn aanwezig, maar zoals je op de screenshots op de volgende pagina kunt zien kan ECS zich op dit vlak nog lang niet meten met de grote jongens.

Het bord is tenslotte duidelijk langzamer dan gemiddeld en verbruikt daarnaast opvallend veel stroom. Ook op dit vlak heeft ECS dus nog wel wat stappen te maken. Het bord is in Nederland nog niet verkrijgbaar. Hieronder kun je het deel van de Hardware.Info TV aflevering over dit bord nog eens terugkijken.
