De werking van een diepvries en het Kryotech koelingsysteem
Zoals al gezegd is het Kryotech systeem niets meer en niets minder dan een standaard PC met daaronder een heuse diepvries gebouwd. Uit deze diepvries komt een thermische doorvoerbuis die de koeling van de CPU verzorgt. Aangezien het koelingsysteem van het Kryotech dus exact hetzelfde werkt als het koelingsysteem van de diepvries die bij iedereen wel in de keuken staat, is het nuttig om eerst de werking van een diepvries kort te analyseren.
Het systeem waarmee een normale diepvries (en dus ook het Kryotech systeem) zijn werk doet heet in het Engels "Vapor Change Refrigiation". Vrij vertaald naar het Nederlands zou dit "Fase Overgang Koeling" betekenen. Het hele systeem berust op het feit dat de overgang bij een stof van de vloeibare fase naar de gas fase (verdamping dus) een verkoelende werking heeft. Iedereen weet dat er in de zomer niets zo verkoelend is als wat water op het lichaam gooien. Als het water verdampt heeft dit een zeer afkoelend effect. Dit is ook de gedachte achter aftershaves. De alcohol die hier in zit verdampt veel sneller (iedere vloeistof heeft een vaste temperatuur waarbij hij verdampt) en zorgt veel sneller en efficiënter voor de gewenste afkoeling. In een diepvries zorgt ook deze overgang van vloeibaar naar gas voor de gewenste koeling. In een diepvries wordt er echter gebruik gemaakt dan een stof die vrijwel meteen verdampt: zelfs bij temperaturen ver onder de 0 graden Celsius!

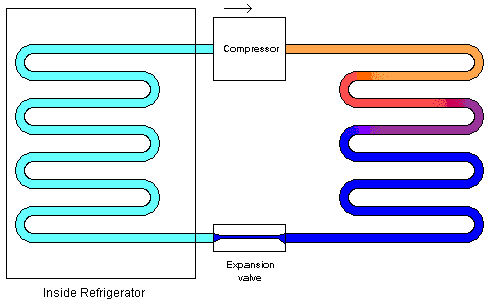

Onderstaande afbeelding (die afkomstig is van de geweldige website http://www.howthingswork.com/) toont schematisch de werking van een diepvries:
Binnen de afgebeelde buizen bevindt zich de betreffende stof. Het belangrijkste component binnen een vriezer is de zogenaamde compressor. Iedereen die ooit natuurkunde en/of scheikunde heeft gehad weet dat als je de druk van een stof verhoogt dat de temperatuur stijgt. Dit is precies wat er in de compressor gebeurt: de gebruikte stof wordt daar zeer in druk verhoogt, zodat het er aan de rechterkant als warme vloeibare stof uitkomt. De buizen aan de rechterkant bevinden zich dan ook aan de buitenkant van de ijskast. In de expansion valve wordt deze druk echter weer verlaagd: slechts een gedeelte van de doorvoer wordt doorgelaten de ijskast in. Aangezien de druk daalt, daalt ook de tempratuur van de stof. In de ijskast zal de vloeistof als gevolg daarvan weer meteen verdampen tot een gas. Dit proces heeft de enorme afkoeling tot gevolg. Het gas komt daarna weer bij de compressor uit, waar de ronde weer opnieuw kan beginnen.

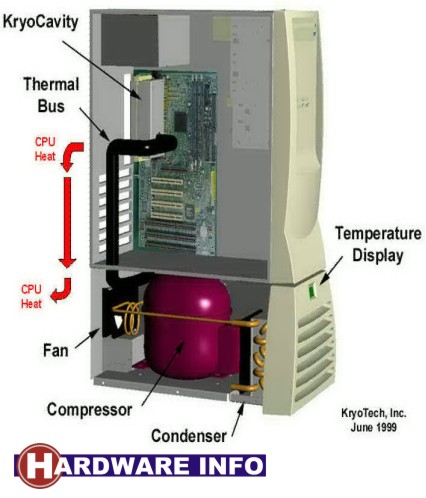

Precies hetzelfde systeem vindt ook plaats binnen het Kryotech systeem. Onderstaande afbeelding toont een doorsnede van het Kryotech koelingsysteem:
Onder in de kast zien we duidelijke de compressor en de condensor zitten. Door middel van de thermische buis gaan de stof na de z.g.n. expansion valve langs de CPU. In dit stadium transformeert de vloeistof tot een gas, wat er voor zorgt dat de CPU tot min 40 garden Celsius zal afkoelen. Daarna komt het gas in de compressor terecht die ervoor zorgt dat er weer een warme vloeistof wordt gecreëerd van het gas. Een zware ventilator zorgt dat de hitte die bij dit proces wordt veroorzaakt de kast wordt uitgeblazen. Na de condensor komt de vloeistof dan weer in de expansion valve, waarna de rit langs de CPU weer kan beginnen. Een LCD display toont steeds de huidige temperatuur van de CPU.

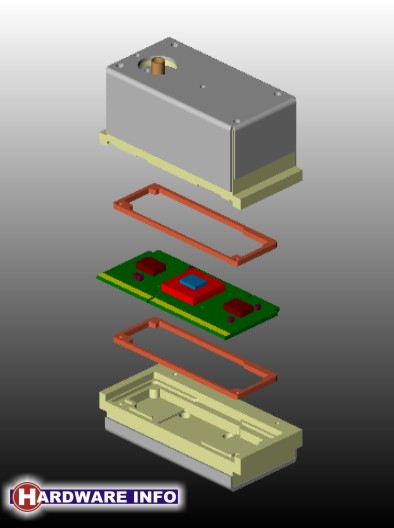

De zogenaamde "Kryocavity" zorgt ervoor dat het verdampingsproces lang de CPU plaats vindt en dat de CPU thermisch is afgesloten van de buitenwereld. Dat de AMD Athlon CPU goed is ingepakt mag wel duidelijk zijn uit de volgende afbeelding:
Op de volgende pagina zal ik met eigen foto's de opbouw van het Kryotech systeem nog een stuk duidelijker maken.
