Hoe is de AMD Athlon CPU overgeklokt

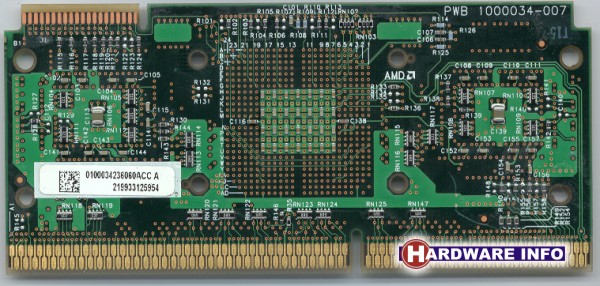

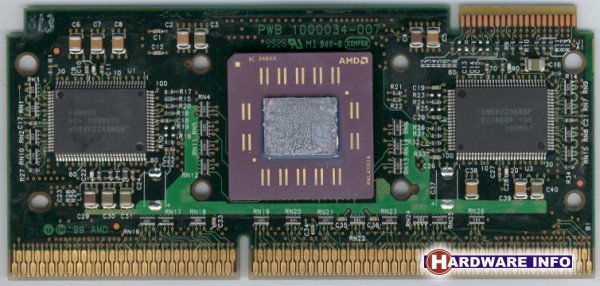

Zoals al te zien was zit de AMD Athlon CPU volledig "naakt" in de Kryocavity. Dit is dus voor ons een buitenkansje om meteen een blik te worden op de PCB van de AMD Athlon CPU, die normaal verstopt zit in het plastic omhulsel. Onderstaande foto's tonen zowel de voorzijde als de achterzijde van de AMD Athlon CPU:
Nu we de AMD Athlon CPU los in handen hebben kunnen we meteen even analyseren hoe Kryotech de CPU heeft "overgeklokt" tot 800 MHz. In principe kun je niet echt spreken van overklokken, aangezien deze CPU geen oorspronkelijke snelheid had. Veel mensen vragen, als je het over het Kryotech Cool Athlon 800 systeem hebt, meteen wat voor AMD Athlon CPU er nu precies in zit. Zoals je echter in ons AMD Athlon artikel hebt kunnen lezen, komen alle AMD Athlon CPU's, of je nu een 500 MHz of 650 MHz variant hebt, uit het zelfde productieproces. Aan het einde van de het productieprocédé keurt AMD de CPU's en geeft ze daarna een snelheidsnorm variëren van 500 t/m 650 MHz. De fabricage kosten van de AMD Athlon CPU's zijn dus voor alle snelheden gelijk. (Voor de geïnteresseerden: bij Intel's Pentiums en Celeron gebeurt exact hetzelfde.) Wat deze betreffende CPU zou zijn geworden als hij niet in een Kryotech systeem was terecht gekomen kun je nooit weten: het gewoon "een" AMD Athlon CPU.

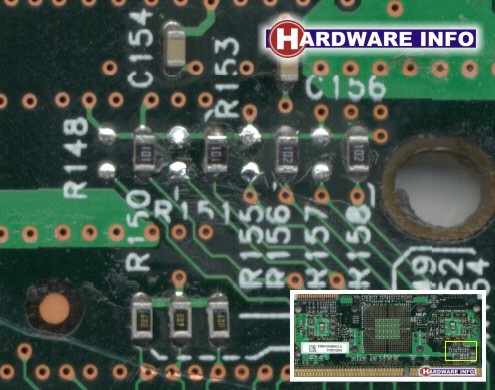

In een zeer interessant artikel op Tom's Hardware Guide viel te lezen hoe je een AMD Athlon CPU precies kunt overklokken. De gebruikte multiplier zit gecodeerd in de af- of aanwezigheid van een aantal SMD transistoren op de PCB. Onderstaande afbeelding toont de plaats hiervan (de multiplier moet overigens ook op twee andere plaatsen worden aangegeven):
In tabel (die hier op Tom's Hardware Guide te vinden is) valt precies terug te vinden welke code de weerstanden R155 t/m R158 moeten hebben voor de gewenste multipliers. Zoals we in de afbeelding kunnen zien is de gebruikte code op de Kryotech AMD Athlon 0101 (155 afwezig, 156 aanwezig, 157 afwezig, 158 aanwezig). Volgens de tabel komt dit perfect overeen met 800 MHz. Duidelijk si dus dat Kryotech de CPU op 800 MHz heeft geklokt door deze SMD weerstanden in een andere code te solderen.
De vier weerstanden links hiervan (R148, R150, R151 en R153) bepalen trouwens het voltage. Volgens een tweede tabel op Tom's Hardware Guide betekent deze code dat 1.8 Volt gebruikt wordt. Dit is een kleine verhoging t.o.v. de standaard 1.6 Volt. De kleine stijging in voltage zorgt ervoor dat de CPU stabiel kan werken op 800 MHz. De temperatuurstijging die dit tot gevolg heeft wordt natuurlijk ook gecompenseerd door het Kryotech koelingsysteem.
