De opbouw van het Kryotech Cool Athlon 800 systeem

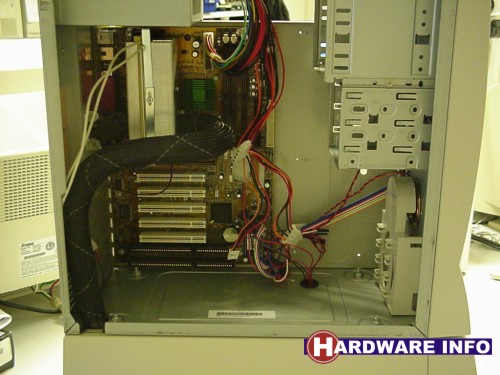

Op de vorige pagina zagen we in de afbeelding al de werking van het koelingsysteem van Kryotech. Onderin de PC-kast vinden we het echte diepvries gedeelte en bovenin vinden we achter de thermische doorvoerbuis de CPU goed verpakt is de zogenaamde Kryocavity. Als we het Cool Athlon 800 systeem open schroeven zien we exact hetzelfde:
Het gehele systeem binnenin is mooi afgewerkt. De Kryocavity is met enkele beugels goed bevestigd aan de CPU-houders van het moederbord. Het CPU omhulsel kan zo gelukkig niet losschieten van het moederbord. Met wat handigheid (en een schroevendraaier) is de Kryocavity echter toch makkelijk van zijn plaats te brengen:

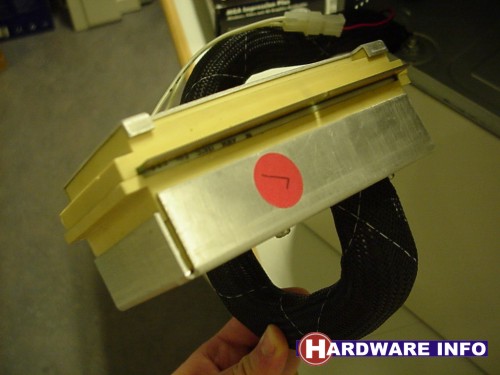

Duidelijk zien we dat de CPU goed is ingepakt in het omhulsel. Door de thermische buis stroomt de vloeistof die midden in het verdampingsproces zit. De Kryocavity is met een groot aantal schroeven dichtgemaakt, zodat er geen stop kan ontsnappen. De volgende foto toont de Kryocavity als hij van een kant van het omhulsel is ontdaan:

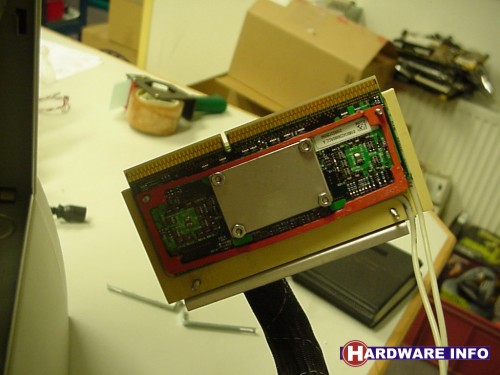

Binnenin vinden we de "naakte" AMD Athlon CPU. De oranje rubberen ring zorgt ervoor dat het binnenste van de CPU geheel thermisch is afgesloten. Als we de CPU ook van de Kryocavity afhalen kunnen we het uiteindelijke koelingsysteem duidelijk zien:

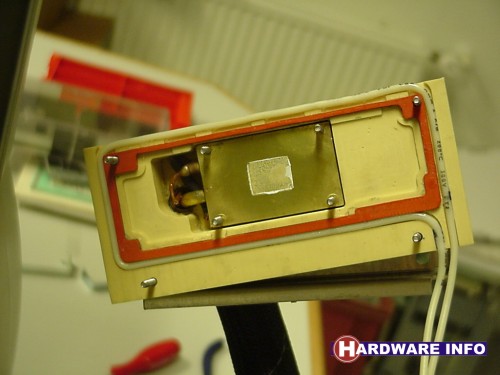

Duidelijk zien we het aanvoer en afvoer buisje uit de thermische buis komen. Een koperen (??) plaatje zorgt ervoor dat CPU gelijkmatig op alle plaatsen wordt ingevroren.
Ook aan deze kant zien we weer de oranje rubberen ring.
