Intel D850GB

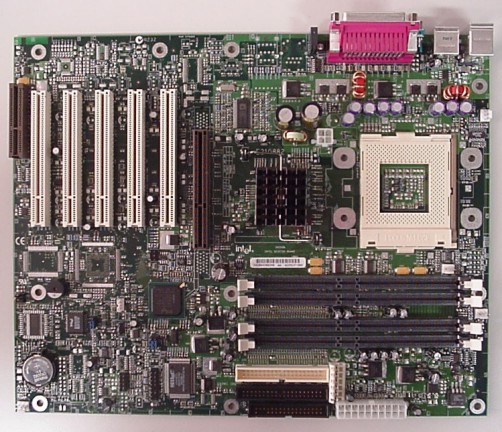

Intel’s eigen moederbord gebaseerd op de Intel 850 chipset heet D850GB. Zoals het een reference design betaamt, is het een degelijk, stabiel moederbord, zonder veel toeters of bellen. De D850GB is op onderstaande foto te bewonderen:
De D850GB heeft een indeling die we in dit artikel nog vaak zullen terug zien: vier RIMM-sloten, één AGP-slot, vijf PCI-sloten en één CNR-slot. De lay-out van het moederbord is zeer overzichtelijk en uit het feit dat er maar liefst vijf plaatsen zijn waar extra chips gesoldeerd kunnen worden, kunnen we wel afleiden dat Intel nog van alles van plan kan zijn met dit moederbord. Niet voor niets wordt dit bord ook gebruikt in de Pentium 4 systemen van bijvoorbeeld Gateway en Dell.
Zoals gezegd zijn er maar weinig toeters en bellen op het Intel moederbord te vinden: geen AGP-pro, geen onboard software audio, geen dual-BIOS of iets dergelijks. Wel heeft de Intel D850GB en probleem diagnose systeem, dat exact hetzelfde werkt als MSI’s D-LED. Ook hier geven vier LED’jes bij problemen aan waar de fout zit. Slim van Intel is om deze LED’jes aan de buitenkant van het moederbord, naast de connector voor de printer te bevestigen. Zo kun je de LED’jes ook aflezen als de kast dicht is.
Zoals altijd bij een Intel moederbord is de BIOS zeer karig. Overklok-mogelijkheden hoef je al helemaal niet te zoeken op de D850GB. Het is duidelijk dat het vooral Intels bedoeling was om een degelijk en stabiel platform af te leveren. ‘Inpluggen en werken’ dat is het motto van Intel.
De bevestiging van de koeler is bij het Intel-bord een verhaal apart. Zoals wellicht bekend is er voor de Pentium 4 een vaste plaats op het moederbord bedacht, waar de processor zich altijd dient te bevinden. Op ASUS na hebben de andere fabrikanten zich daar ook braaf aan gehouden. Het idee hierachter is dat de bevestigingsmodule voor koeler dan door het moederbord heen op de kast vastgeschroefd kan worden. Een vereiste voor dit systeem is dat in de kast op de juist plaatsen afstandsbusjes kunnen worden geplaatst. Onderstaande foto laat dat zien:
Het Intel moederbord kun je dus echt alleen maar plaatsen in kasten die 100% voldoen aan de ATX 2.03 standaard en dus de vier schroefgaten voor de koeler hebben. Een standaard ATX kast met een nieuwe ATX 2.03 voeding is dus niet voldoende! Verderop zullen we zien dat de andere fabrikanten hiervoor andere oplossingen hebben bedacht, zodat de Pentium 4 moederborden ook in een standaard (en dus op dit moment goedkopere) ATX-kast geplaatst kunnen worden. Een standaard ATX-kast is overigens niet alleen goedkoper, maar gelukkig ook gewoon goed verkrijgbaar, iets wat we over de speciale ATX 2.03 kasten niet kunnen zeggen.
Aangezien wij het Intel-moederbord als deel van een geheel systeem ontvingen, kunnen we helaas geen uitspraken doen over de compleetheid van de levering of de kwaliteit van de bijgeleverde handleiding. Intel kennende maken we ons daarover echter geen zorgen!
