Bay Trail SoC: alles in één
De Bay Trail chip die Intel vandaag officieel heeft aangekondigd is een zogenaamde SoC, wat betekent dat alle benodigde functionaliteit om een computersysteem te kunnen laten werken in één chip is ondergebracht.

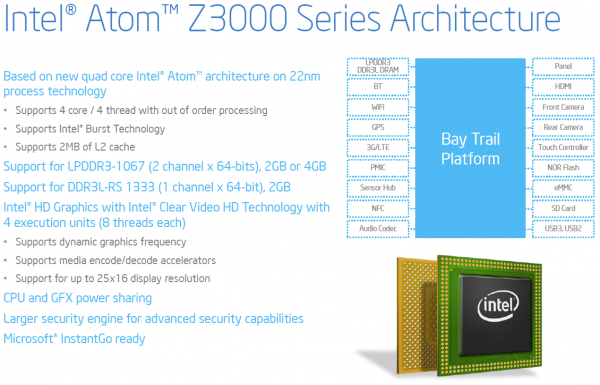

Bay Trail is een combinatie van maximaal vier Silvermont CPU’s met Intel HD Graphics en meer
Kloppend hart van Bay Trail zijn dus de Silvermont CPU-kernen. In Bay Trail chips zitten tot vier CPU-kernen met in totaal 2 MB L2-cache.
De CPU-kernen worden gecombineerd met een door Intel zelf ontwikkelde HD Graphics GPU met 4 execution units. Dat is bijzonder, want tot nu toe maakten de Atom chips gebruik van door Imagination Technologies ontwikkelde PowerVR GPU’s. Meer over deze GPU’s verderop in dit artikel. Een ingebakken powercontroller kan een stroombudget verdelen tussen CPU- en GPU-kernen, ook daarover verderop meer. Naast een GPU heeft Bay Trail ook een ingebakken beeldprocessor, die onder meer gebruikt wordt voor het verwerken van beelden van tabletcamera’s.
De in Bay Trail geïntegreerde geheugencontroller biedt ondersteuning voor dual-channel LPDDR3-1066 of single-channel DDR3L-RS-1333. Per kanaal kan er maximaal 2 GB verbonden worden. De dual-channel varianten kunnen dus overweg met maximaal 4 GB RAM-geheugen.
De SoC bevat verder ondermeer USB 3.0 controllers voor randapparatuur, maar biedt bijvoorbeeld ook de in mobiele apparaten veel gebruikte, want zeer zuinige SPI en I2C bussen. Voor storage is er ingebakken ondersteuning voor eMMC flashgeheugen en SD-kaartjes. Net als bij de vorige generatie Atom-chips is er dus geen Serial ATA controller verwerkt.

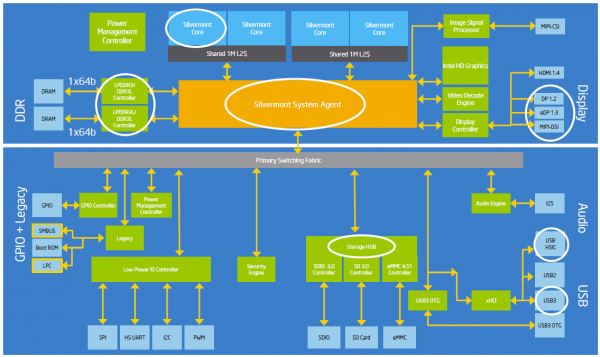

In onderstaande afbeelding zie je het volledige blokdiagram van een Bay Trail chip.
Het blokschema van de Bay Trail chip

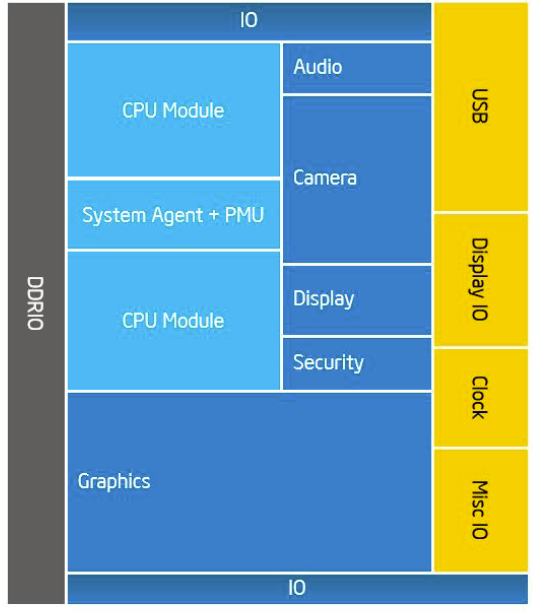

Kijken we naar de verdeling van het chip-oppervlak, dan neemt de GPU overduidelijk de meeste ruimte in beslag, gevolgd door de CPU-kernen. Bay Trail volgt hier dus netjes de trend dat het GPU-gedeelte van processors belangrijker wordt dat het CPU-gedeelte.
Het chipoppervlak van de Bay Trail chips is zo verdeeld over de verschillende onderdelen
