Stap 1: Voorbereiding PCIe connector

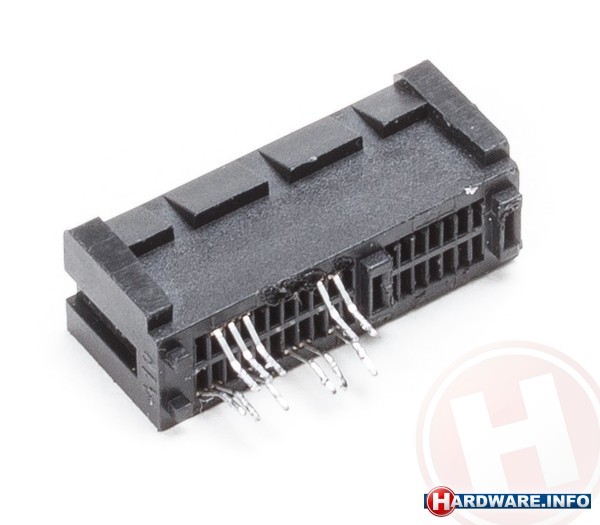

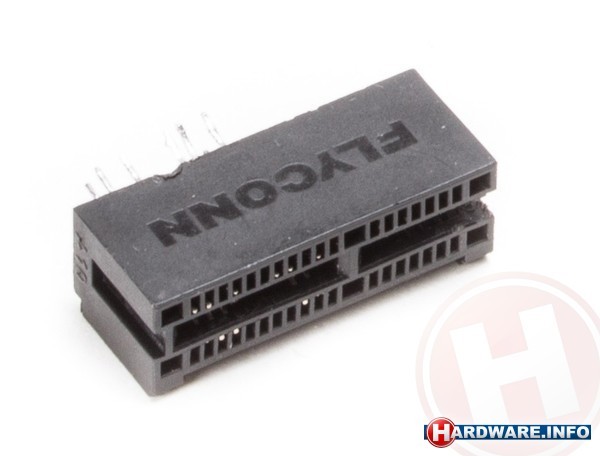

Een losse PCI-Express connector is (vrijwel) nergens te koop en de variant die wij aanschaften zat dan ook op een klein stukje PCB. We beginnen zodoende met het los solderen van de PCIe connector van het PCB-tje. Omdat we in ons voorbeeld het kleine stukje van de connector niet nodig hebben knippen we daarvan de pinnen simpelweg af met een kniptang. De rest desolderen we 1 voor 1, met een mes eronder, zodat we hem een stukje omhoog kunnen wippen zodra de pin los is. Om te bepalen welke pinnen je nodig hebt, leg je de connector met de gleuf naar beneden op tafel, met het kleine stukje (PCIe x16 slot) bovenaan. Gebruik je net als wij een PCIe 1x slot dan moet het grotere stukje bovenaan liggen (zie foto). Als je connector goed ligt, hou dan het schema van het PCIe slot ernaast om zo de juiste pinnen te zoeken. Onnodige pinnen hebben we simpelweg uit de connector getrokken, om fouten te voorkomen. Kijk ook vooral goed naar de foto’s om te kijken welke pinnen we erin gelaten hebben.

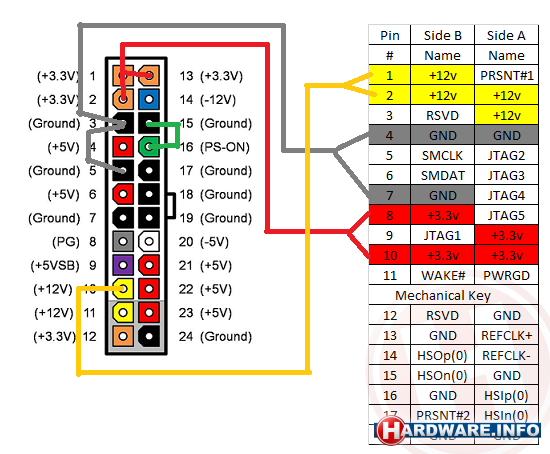

Rechts de pin-out van het PCI-Express slot. De gekleurde pinnen hebben we nodig voor de analyzer.
Links zie je hoe die uiteindelijk aan de ATX-connector gesoldeerd gaan worden.
