Stap 3: Ground aansluiten

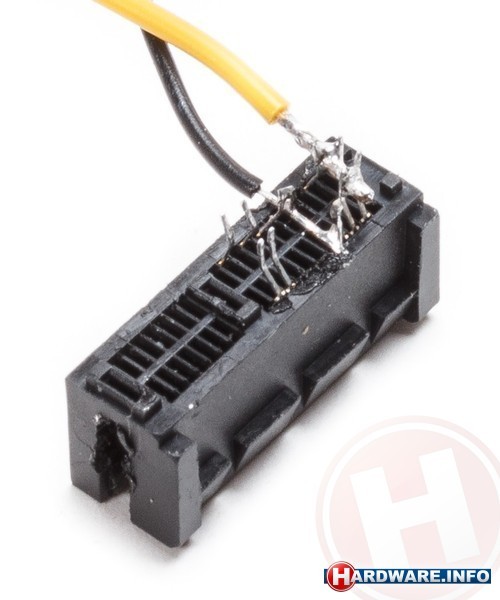

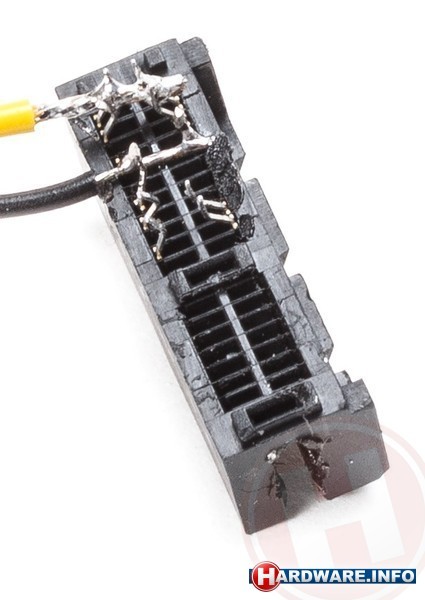

Nu doen we de ground. Zoals je hebt gezien zit 1 van de ground pinnen wat afgezonderd van de rest. Als je voorzichtig bent, kun je deze pin wat meer richting de rest buigen zodat je maar 1 draadje nodig hebt.
