Inleiding
Alweer bijna 3 jaar geleden publiceerden we een workshop over voltmodden. We kunnen ons goed voorstellen dat je niet altijd meteen de videokaart in een pc durft te steken omdat je misschien niet zeker weet of de voltmod goed is gelukt, of je krijgt geen beeld en wil kijken of alles in orde is met de videokaart. Het kan ook zijn dat je op een veiligere manier het uitleespunt wilt zoeken voor het GPU- en geheugenvoltage. In een draaiende PC is dat niet altijd even makkelijk, laat staan veilig. Daarom heeft extreem overklokker TiN een tijd geleden een oplossing bedacht. Door een losse PCI-Express connector op de juiste manier met een voeding te verbinden, kun je een videokaart van spanning voorzien zonder dat je hem in een PC plaatst en dus zonder dat hij volledig aan het werk gaat. Op deze manier kun je op je gemak alles meten wat je wilt.
In deze korte workshop laten we zien hoe je deze door TiN bedachte "PCI-Express GPU Analyzer" kunt nabouwen.

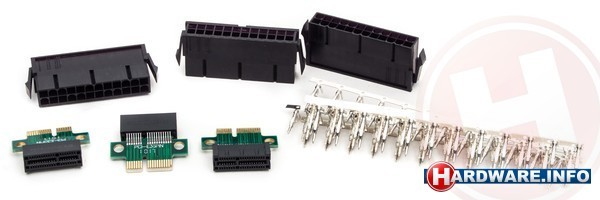

In onderstaand overzicht zie je wat je nodig hebt:

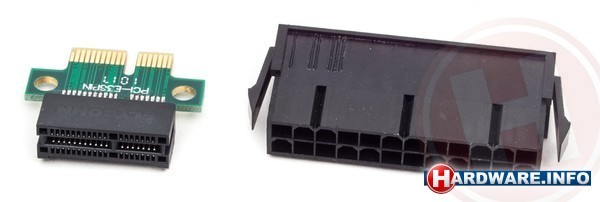

- 1x PCI-Express x1, x4, x8 of x16 slot
- 3x +/- 30cm 1mm²/1.5mm² draad
- 1x ATX 24 pins connector
- Krimptang voor connectors
- Kniptang
- Soldeerbout
- Tin
