Verder omlaag!
Als eerste stap hebben we het CPU-voltage, de Vcpu of Vcore in jargon, vastgezet op 1,1V. Het maakt dat ons idle-verbruik een kleine 5% stijgt, maar het maximale verbruik van het complete systeem tijdens Cinebench 11.5 bijna 14W ofwel bijna 13% daalt, van 108W naar bijna 94W. Inmiddels hebben we het energieverbruik al zo’n 30% laten zakken zonder de Cinebench score te laten dalen!
Het core-voltage is één van de vele voltages binnen een Haswell CPU. Alle verschillende voltages hebben we uitgebreid op een rij getest in onze Haswell overklok workshop. Een van de voltages die bij verlaging een duidelijk effect op het stroomverbruik kan hebben is het voltage voor de ringbus, ofwel Vring. Het verlagen van dit voltage heeft over het algemeen geen significant effect op de CPU-prestaties. We stelden de ringbus frequentie (ook wel uncore frequentie genoemd in veel BIOS’en) in op 2500 MHz en gaven de ringbus een vast voltage van 0,9V. Het idle verbruik stijgt ook hier weer iets (want standaard is de ringbus idle nog iets lager), maar het verbruik onder load daalt opnieuw drastisch: in Cinebench meten we maximaal nog maar 88W en ook tijdens 3DMark is er een flink verschil.
Een overzicht van alle voltages die een rol spelen bij Haswell (zoals getoond in onze Haswell overklok workshop).
Voordat we verder gaan met undervolten en onderklokken hebben we als derde stap iets anders gedaan: het voor dit artikel gebruikte MSI-moederbord blijkt immers speciale Eco-software te hebben, waarmee je niet-gebruikte moederbordonderdelen geheel kunt uitschakelen. Bij het door ons gebruikte bord gaat het om de normale PCI-sloten, het M.2-slot, de controller voor SATA-poorten 7 en 8 en de extra USB 3.0 poorten. Die optie blijkt echt een gigantisch effect te hebben: met al deze ongebruikte zaken uitgeschakeld, daalt het idle-verbruik nog eens een dikke 5 watt, naar 17,4W. Maar ook in Cinebench en 3DMark Vantage meten we significante verschillen.
Door met undervolten: bij stap 4 hebben we het ring-voltage verder verlaagd naar 0,8V. Idle is er geen verschil, maar in Cinebench en 3DMark daalt het verbruik opnieuw, respectievelijk met 0,8 en 1,7%. Bij stap 5 verlaagden we het core-voltage naar 1,05V. De benchmarkresultaten blijven identiek, maar het maximale verbruik in Cinebench daalt opnieuw zo’n 8 watt en ook bij het idle-verbruik zien we een verschil van ruim 5%.
Doordat we inmiddels zowel de Vcore als de Vring flink verlaagd hebben, kan het ingangsvoltage ook wat verlaagd worden. Bij stap 6 hebben we deze teruggezet van standaardwaarde 1,5V naar 1,4V. Tegelijkertijd hebben we het chipset-voltage identiek aangepast. Opnieuw weten we 1 à 2 procent van het stroomverbruik af te snoepen.

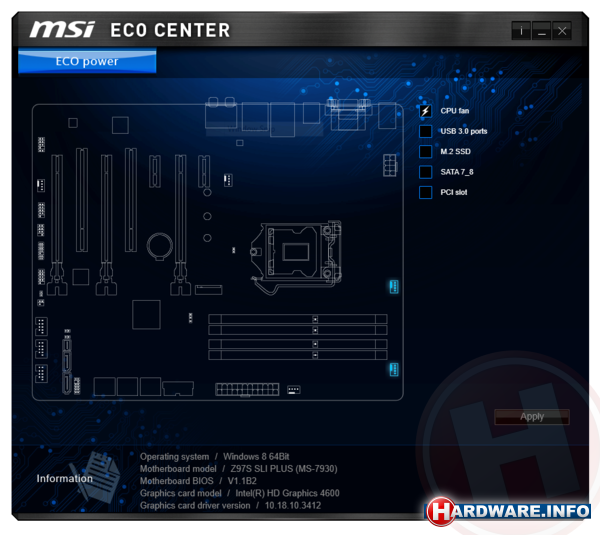

De nieuwste MSI moederborden bieden de mogelijkheid om niet-gebruikte controllers geheel uit te schakelen.
