ABIT NF7-S
ABIT stuurde ons hun NF7-S moederbord, het ABIT-moederbord met de meeste opties uit hun nForce2-serie. Wanneer we de doos openen komen we eerst de handleiding en een aantal accessoires tegen. Naast de zoals gewoonlijk uitgebreide handleiding die ABIT meelevert, vinden we een bracket voor twee USB-aansluitingen en een bracket voor twee IEEE1394-aansluitingen. Opvallend is de optische kabel die meegeleverd wordt door ABIT. Een pluspunt voor ABIT is de ATA-naar-SATA convertor. Vanwege de aanwezigheid van deze convertor, mag de NF7-S het ABIT-predikaat Serillel met zich meedragen. Een CD met drivers en een floppy met drivers voor de Serial ATA controller zorgen samen met een floppy- en IDE-kabel voor de rest van de doosvulling.

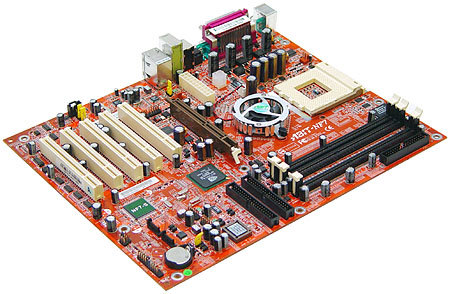

Nadat we de accessoires uit de doos hebben gehaald en de 'dubbele' bodem hebben geopend kunnen we het moederbord bekijken. De ronde chipsetkoeler valt direct op, net als de vreemde plaats voor de aansluiting voor de floppy-drive. Die zit helemaal bovenaan het moederbord aan de rand, naast de geheugenbanken. Bij een niet al te grote kast levert dat een probleem op wanneer je de floppykabel wilt aansluiten, omdat deze connector dan waarschijnlijk achter de 5,25” brackets van de kast komt te zitten.
ABIT heeft het moederbord zeer uitgebreid uitgevoerd. Als south bridge wordt de uitgebreide MCP-T gebruikt, en als onderdeel daarvan vinden we twee IEE1394-aansluitingen op het moederbord. Serial ATA wordt verzorgd door een controller van Silicon Image, type 3112A. Verder zien we twee Realtek-chips op het moederbord zitten. Eén is de bekende ALC650, die ervoor zorgt dat het zeskanaals geluid van de chipset ook naar buiten gebracht kan worden. De ander is de 8201 BL, die hetzelfde doet voor de nVidia network-controller. Het backpanel is ook verrassend te noemen. We vinden maar liefst vijf mini-jack aansluitingen. Eén voor de microfoon en de andere vier om het zeskanaals geluid te verzorgen. En dan is er ook nog een optische aansluiting op het backpanel te vinden.
