Ondersteuning voor videokaarten, SLI en Crossfire
Sinds jaar en dag ondersteunen Intels mid-range processors 16 PCI-Express lanes. De high-end Z170-chipset kan deze opdelen, om het gebruik van meerdere videokaarten mogelijk te maken. Echter, doordat de Skylake-chipset veel meer lanes heeft, is het nu mogelijk om PCI-Express 16x sloten te voorzien van lanes uit de chipset, zonder al te veel functionaliteit te offeren.
Dit is voornamelijk om het gebruik van PCI-Express SSD's mogelijk te maken, maar het wordt hiermee ook mogelijk 3-way CrossFire te gebruiken, zonder dat het ten koste gaat van de lanes van de videokaarten. Aangezien chipset-lanes voor videokaarten trager zijn en meer latency hebben, is dit echter niet aan te raden. Overigens geldt dit hele verhaal niet voor SLI, omdat Nvidia eist dat videokaarten om in SLI te draaien minimaal acht PCI-Express lanes geleverd krijgen van de processor.
Alle drie de Gigabyte moederborden hebben drie PCI-Express 16x sloten en ondersteunen 2-way SLI en 3-way CrossFire. De chipset levert voor het derde PCI-Express slot vier PCI-Express 3.0 lanes, waardoor de kaarten in de eerste twee PCI-Express allebei acht lanes van de processor krijgen. Er treden wel andere conflicten op wanneer het derde slot wordt gebruikt voor bijvoorbeeld een videokaart of een PCI-Express SSD. Bij de Gaming 3 worden de lanes van dat slot gedeeld met een PCI-Express 1x slot. Wanneer dat in gebruik is, schakelt het derde PCI-Express 16x slot terug naar werking met één lane. Bij de Gaming 5 en de Gaming 7 worden de lanes gedeeld met het tweede M.2-slot – wanneer dit wordt gebruikt, kan het derde PCI-Express 16x slot niet gebruikt worden.

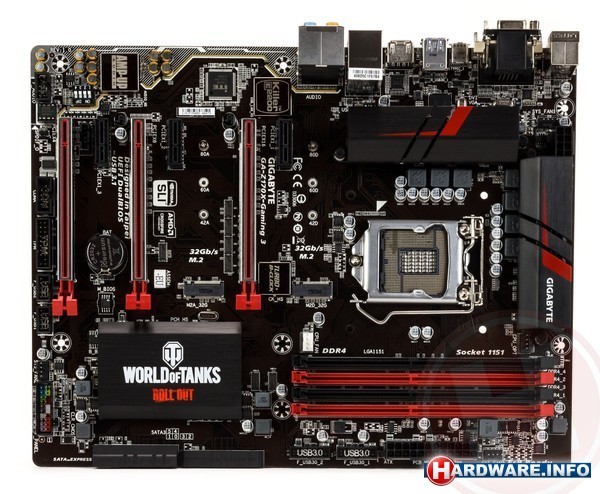

Gigabyte Z170X Gaming 3
Voor de IGP heeft de Gaming 3 DVI, VGA en HDMI 1.4-aansluitingen, waarmee het in ieder geval met de IGP niet mogelijk is om Ultra HD op 60 fps te gebruiken. De Gaming 5 heeft een HDMI 1.4 en een DP 1.2-aansluiting, terwijl de Gaming 7 in theorie HDMI 2.0 moet ondersteunen door een Megachips MCDP2800 chip, maar Gigabyte geeft aan dat er toch nog wat problemen zijn met de HDMI-ondersteuning.
| Moederbord | x16 sloten | x16 sloten CPU | 1 GPU | 2 GPU's | 3 GPU's | 4 GPU's |
|---|---|---|---|---|---|---|
| ASRock Fatal1ty Z170 Gaming K4 | 2 | 2 | 16 | 8 / 8 | - | - |
| ASRock Fatal1ty Z170 Gaming K6+ | 3 | 2 | 16 | 8 / 8 | 8 / 8 / 4 | - |
| ASRock H170 Performance | 2 | 1 | 16 | 16 / 4 | - | - |
| ASRock Z170 Extreme4 | 3 | 2 | 16 | 8 / 8 | 8 / 8 / 4 | - |
| ASRock Z170 Extreme7+ | 4 | 3 | 16 | 8 / 8 | 8 / 8 / 4 | 8 / 4 / 4 / 4 |
| ASUS B150 Pro Gaming D3 | 2 | 1 | 16 | 16 / 4 | - | - |
| ASUS H170 Pro Gaming | 2 | 1 | 16 | 16 / 4 | - | - |
| ASUS Maximus VIII Gene | 2 | 2 | 16 | 8 / 8 | - | - |
| ASUS Maximus VIII Hero | 3 | 2 | 16 | 8 / 8 | 8 / 8 / 4 | - |
| ASUS Maximus VIII Ranger | 3 | 2 | 16 | 8 / 8 | 8 / 8 / 4 | - |
| ASUS Sabertooth Z170 Mark 1 | 3 | 2 | 16 | 8 / 8 | 8 / 8 / 4 | - |
| ASUS Z170 Pro Gaming | 3 | 2 | 16 | 8 / 8 | 8 / 8 / 4 | - |
| ASUS Z170-A | 3 | 2 | 16 | 8 / 8 | 8 / 8 / 4 | - |
| ASUS Z170-Deluxe | 3 | 2 | 16 | 8 / 8 | 8 / 8 / 4 | - |
| ASUS Z170I Pro Gaming | 1 | 1 | 16 | - | - | - |
| ECS Z170-Claymore | 5 | 2 | 16 | 8 / 8 | 8 / 8 / 4 | 8 / 8 / 4 / 4 |
| Gigabyte Z170X-Gaming 3 | 3 | 2 | 16 | 8 / 8 | 8 / 8 / 4 | - |
| Gigabyte Z170X-Gaming 5 | 3 | 2 | 16 | 8 / 8 | 8 / 8 / 4 | - |
| Gigabyte Z170X-Gaming 7 | 3 | 2 | 16 | 8 / 8 | 8 / 8 / 4 | - |
| Gigabyte Z170X-Gaming G1 | 4 | 4 | 16 | 16 / 16 | 16 / 8 / 8 | 8 / 8 / 8 / 8 |
| MSI B150A Gaming Pro | 2 | 1 | 16 | 16 / 4 | - | - |
| MSI Z170 Krait Gaming | 3 | 2 | 16 | 8 / 8 | 8 / 8 / 4 | - |
| MSI Z170A Gaming M5 | 3 | 2 | 16 | 8 / 8 | 8 / 8 / 4 | - |
| MSI Z170A Gaming M7 | 3 | 2 | 16 | 8 / 8 | 8 / 8 / 4 | - |
| MSI Z170A Gaming Pro | 3 | 2 | 16 | 8 / 8 | 8 / 8 / 4 | - |
| MSI Z170A PC Mate | 2 | 1 | 16 | 16 / 4 | - | - |
| MSI Z170A XPower Gaming Titanium | 4 | 3 | 16 | 8 / 8 | 8 / 8 / 4 | 8 / 4 / 4 / 4 |
| SuperMicro C7Z170-SQ | 3 | 2 | 16 | 8 / 8 | 8 / 4 / 4 | - |
Onderstaande tabel toont welke SLI en Crossfire configuraties ondersteund worden.
| Moederbord | 2-way SLI | 3-way SLI | 4-way SLI | 2-way CF | 3-way CF | 4-way CF |
|---|---|---|---|---|---|---|
| ASRock Fatal1ty Z170 Gaming K4 | Ja | - | - | Ja | - | - |
| ASRock Fatal1ty Z170 Gaming K6+ | Ja | - | - | Ja | Ja | - |
| ASRock H170 Performance | - | - | - | Ja | - | - |
| ASRock Z170 Extreme4 | Ja | - | - | Ja | Ja | - |
| ASRock Z170 Extreme7+ | Ja | - | - | Ja | Ja | Ja |
| ASUS B150 Pro Gaming D3 | - | - | - | Ja | - | - |
| ASUS H170 Pro Gaming | - | - | - | Ja | - | - |
| ASUS Maximus VIII Gene | Ja | - | - | Ja | - | - |
| ASUS Maximus VIII Hero | Ja | - | - | Ja | Ja | - |
| ASUS Maximus VIII Ranger | Ja | - | - | Ja | Ja | - |
| ASUS Sabertooth Z170 Mark 1 | Ja | - | - | Ja | Ja | - |
| ASUS Z170 Pro Gaming | Ja | - | - | Ja | Ja | - |
| ASUS Z170-A | Ja | - | - | Ja | Ja | - |
| ASUS Z170-Deluxe | Ja | - | - | Ja | Ja | - |
| ASUS Z170I Pro Gaming | - | - | - | - | - | - |
| ECS Z170-Claymore | Ja | - | - | Ja | Ja | Ja |
| Gigabyte Z170X-Gaming 3 | Ja | - | - | Ja | Ja | - |
| Gigabyte Z170X-Gaming 5 | Ja | - | - | Ja | Ja | - |
| Gigabyte Z170X-Gaming 7 | Ja | - | - | Ja | Ja | - |
| Gigabyte Z170X-Gaming G1 | Ja | Ja | Ja | Ja | Ja | Ja |
| MSI B150A Gaming Pro | - | - | - | Ja | - | - |
| MSI Z170 Krait Gaming | Ja | - | - | Ja | Ja | - |
| MSI Z170A Gaming M5 | Ja | - | - | Ja | Ja | - |
| MSI Z170A Gaming M7 | Ja | - | - | Ja | Ja | - |
| MSI Z170A Gaming Pro | Ja | - | - | Ja | Ja | - |
| MSI Z170A PC Mate | - | - | - | Ja | - | - |
| MSI Z170A XPower Gaming Titanium | Ja | - | - | Ja | Ja | Ja |
| SuperMicro C7Z170-SQ | Ja | - | - | Ja | Ja | - |
