Connectiviteit: USB en Thunderbolt
De meeste door ons geteste Z170-moederborden hebben twee USB 3.1-poorten, waarbij vrijwel altijd gebruikgemaakt wordt van de ASMedia ASM1142 controller. Sommige borden van Gigabyte zijn hierop een uitzondering, deze zijn namelijk uitgerust met de Intel Alpine Ridge. Deze controller is in principe sneller dan de ASM1142, maar met ons testsysteem slagen we er in ieder geval niet in om een test succesvol af te ronden. Eind dit jaar komt de controller officieel uit en gezien Intels track record kunnen we het ons niet voorstellen dat eventuele problemen daarna nog lang zullen voortduren.
De Gaming 3 en 5 hebben zes USB 2.0-poorten en zeven USB 3.0 poorten, waarvan er respectievelijk twee en drie te vinden zijn op het I/O-paneel. Daarnaast zitten er op het I/O-paneel twee USB 3.1-poorten, een van het Type-A en een van het Type-C. Bij de Gaming 7 blijft het totale aantal USB-poorten op het I/O-paneel gelijk, maar zijn alle USB 2.0-poorten vervangen door USB 3.0-poorten. Het moederbord heeft ook aansluitingen die vier USB 2.0-poorten kunnen regelen en vier USB 3.0-poorten.
De USB 3.1-poorten zijn eenvoudig te onderscheiden van de andere poorten. Deze zijn namelijk rood, terwijl de USB 3.0-poorten blauw zijn en de USB 2.0-poorten zwart.

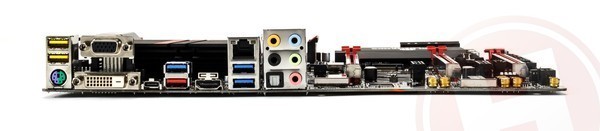

Gigabyte Z170X-Gaming 3
In tegenstelling tot vrijwel alle andere moederborden wordt de ondersteuning voor USB 3.1 trouwens niet geleverd door de ASMedia ASM1142, maar een Intel Alpine Ridge-controller. Overigens zou de Alpine Ridge chip ook Thunderbolt 3 functionaliteit kunnen bieden, maar deze is op de Gigabyte borden uitgeschakeld. Naar verluidt is de firmware nog niet klaar, maar het vergt ook extra licentiekosten. Het is niet duidelijk op welke borden Thunderbolt daadwerkelijk ooit ingeschakeld zal worden; Gigabyte kan of wil daar nog niks over zeggen. Oftewel: reken er maar niet op dat deze borden ooit Thunderbolt zullen ondersteunen.
Wel heeft Alpine Ridge andere voordelen. Hij wordt door meer lanes verbonden met de chipset, waardoor zijn theoretische bandbreedte in ieder geval het theoretische maximum van USB 3.1 bereikt, terwijl dit ASM1142 2 Gbit/sec lager is. Alpine Ridge moet dus sowieso sneller zijn, maar als er twee USB 3.1-poorten tegelijkertijd worden gebruikt, wordt de snelheidsvoorsprong pas echt groot.
Ook in onze tests zien we dat Alpine Ridge-poorten sneller zijn dan ASM1142-poorten, maar helaas zijn we er vooralsnog niet in geslaagd om een test succesvol af te ronden. Vandaar dat deze review geen USB 3.1-test heeft.
| Moederbord | USB 3.1 extern | USB 3.1 frontpanel | USB 3.0 extern | USB 3.0 intern | USB 2.0 extern | USB 2.0 intern | Thunderbolt 3 |
|---|---|---|---|---|---|---|---|
| ASRock Fatal1ty Z170 Gaming K4 | - | - | 5 A + 1 C | 2 | 2 | 4 | - |
| ASRock Fatal1ty Z170 Gaming K6+ | 1 A + 1 C (ASMedia ASM1142) | 1 A + 1 C (ASMedia ASM1142) | 6 A | 2 | - | 4 | - |
| ASRock H170 Performance | - | - | 5 A + 1 C | 2 | 2 | 4 | - |
| ASRock Z170 Extreme4 | 1 A + 1 C (ASMedia ASM1142) | - | 6 A | 3 | - | 4 | - |
| ASRock Z170 Extreme7+ | 1 A + 1 C (ASMedia ASM1142) | 1 A + 1 C (ASMedia ASM1142) | 4 A | 4 (ASMedia ASM1074 hub) | 2 | 6 | - |
| ASUS B150 Pro Gaming D3 | 1 A + 1 C (ASMedia ASM1142) | - | 4 A | 2 | - | 6 | - |
| ASUS H170 Pro Gaming | 1 A + 1 C (ASMedia ASM1142) | - | 2 A | 4 | 2 | 6 | - |
| ASUS Maximus VIII Gene | 1 A + 1 C (ASMedia ASM1142) | - | 6 A | 2 | - | 4 | - |
| ASUS Maximus VIII Hero | 1 A + 1 C (ASMedia ASM1142) | - | 2 A | 4 | 4 | 4 | - |
| ASUS Maximus VIII Ranger | 1 A + 1 C (ASMedia ASM1142) | - | 2 A | 4 | 4 | 4 | - |
| ASUS Sabertooth Z170 Mark 1 | 1 A + 1 C (ASMedia ASM1142) | - | 2 A | 4 | 4 | 4 | - |
| ASUS Z170 Pro Gaming | 1 A + 1 C (ASMedia ASM1142) | - | 4 A | 2 | 2 | 6 | - |
| ASUS Z170-A | 1 A + 1 C (ASMedia ASM1142) | - | 2 A | 4 | 2 | 4 | - |
| ASUS Z170-Deluxe | 5 A + 1 C (ASMedia ASM1142) | - | 1 A | 4 | 1 | 4 | - |
| ASUS Z170I Pro Gaming | 2 A (ASMedia ASM1142) | - | 4 A | 2 | 2 | 2 | - |
| ECS Z170-Claymore | 2 A (ASMedia ASM1142) | - | 4 A | 2 | 2 | 4 | - |
| Gigabyte Z170X-Gaming 3 | 1 A + 1 C (Intel Alpine Ridge) | - | 3 A | 4 | 2 | 4 | - |
| Gigabyte Z170X-Gaming 5 | 1 A + 1 C (Intel Alpine Ridge) | - | 3 A | 4 | 4 | 4 | - |
| Gigabyte Z170X-Gaming 7 | 1 A + 1 C (Intel Alpine Ridge) | - | 5 A | 4 (Renesas hub) | - | 4 | - |
| Gigabyte Z170X-Gaming G1 | 1 A + 1 C (Intel Alpine Ridge) | 1 A + 1 C (ASMedia ASM1142) | 7 A (drie via Renesas hub) | 4 (Renesas hub) | 2 | 4 | - |
| MSI B150A Gaming Pro | 2 A (ASMedia ASM1142) | - | 2 A | 4 | 2 | 2 | - |
| MSI Z170 Krait Gaming | 2 A (ASMedia ASM1142) | - | 4 A | 2 | 4 | 4 | - |
| MSI Z170A Gaming M5 | 1 A + 1 C (ASMedia ASM1142) | - | 4 A | 2 | 2 | 4 | - |
| MSI Z170A Gaming M7 | 1 A + 1 C (ASMedia ASM1142) | - | 2 A | 4 | 3 | 4 | - |
| MSI Z170A Gaming Pro | 2 A (ASMedia ASM1142) | - | 4 A | 2 | 2 | 4 | - |
| MSI Z170A PC Mate | 2 A (ASMedia ASM1142) | - | 3 A | 2 | - | 4 | - |
| MSI Z170A XPower Gaming Titanium | 2 A (ASMedia ASM1142) | - | 3 A | 4 | 3 | 4 | - |
| SuperMicro C7Z170-SQ | 1 C (ASMedia ASM1142) | - | 2 A | 4 | 2 | 4 | - |
