Workshop: monitor kalibratie in hardware

Hardware kalibratie

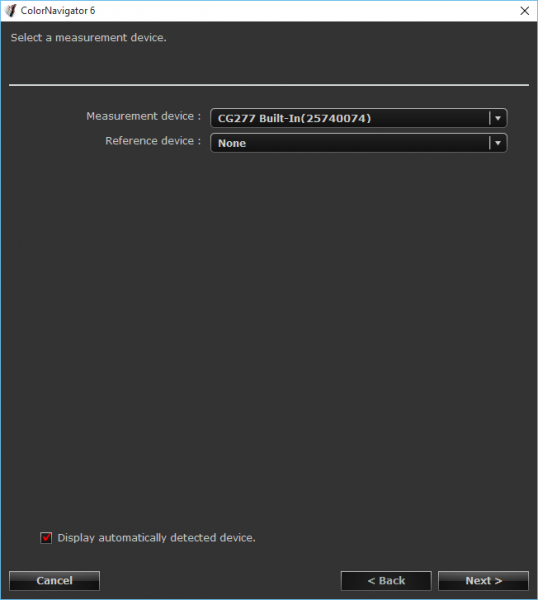

Wanneer het ICC-profiel eenmaal is gemaakt, moet het niet alleen in het besturingssysteem en/of je bewerkingspakket geïnstalleerd worden, maar kan je het met de juiste Eizo monitor ook in je beeldscherm opslaan. De monitor kan vervolgens voor dat profiel gekalibreerd worden. Daar is een kalibratiesensor voor nodig en de meest luxe modellen hebben die ingebouwd, zoals ook de CG277 die we voor dit artikel gebruikten (afbeelding 16).

Afbeelding 16

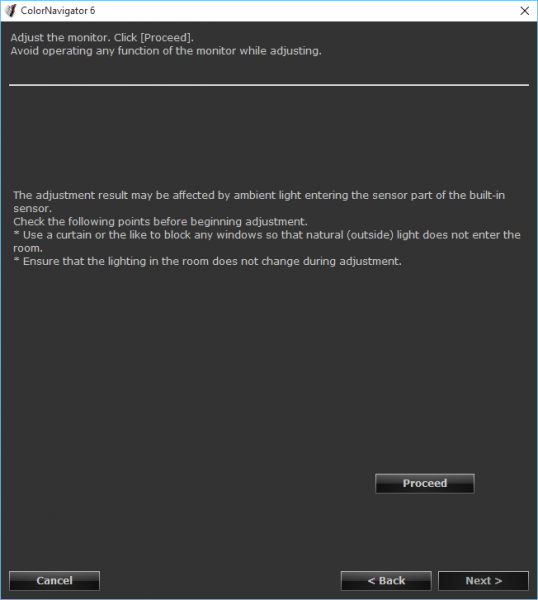

Voordat je de kalibratie start moet je er rekening mee houden dat invallend omgevingslicht de kalibratie kan beïnvloeden. De software waarschuwt daar ook voor (afbeelding 17). Buitenlicht is met name funest. De verlichting in de ruimte kan wel aanblijven, maar moet niet wijzigen tijdens de meting. Dit is ook de reden dat veel professionele monitoren, waaronder die van Eizo, voorzien zijn van een lichtkap. Voor normaal gebruik maakt het weinig uit, maar wanneer de kleuren echt 100% moeten kloppen, is het cruciaal dat omgevingslicht de weergave van het scherm niet beïnvloedt.

Afbeelding 17

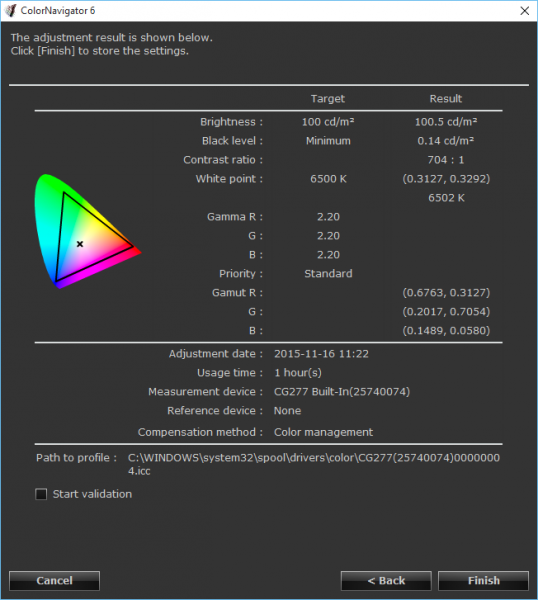

De kalibratie gaat verder automatisch: Color Navigator levert via USB het profiel aan de monitor aan, dat met behulp van de ingebouwde sensor en een reeks kleurvlakken de gewenste aanpassingen doet. Hiervoor wordt de ingebouwde LUT geconsulteerd, waarmee de uiteindelijke kleuren worden ingesteld. Na afsluiting van de kalibratie kan je de resultaten controleren (afbeelding 18).

Afbeelding 18
