De basis
IxVeriWave bestaat uit meerdere onderdelen. Het is een modulair systeem gebaseerd op een chassis. Dat is er in twee smaken, WaveTest 20 en WaveTest 92. De eerste heeft ruimte voor drie zogeheten blades, de tweede kan er maximaal tien kwijt. De blades kun je naar gelang de situatie erom vraagt uitwisselen met elkaar.

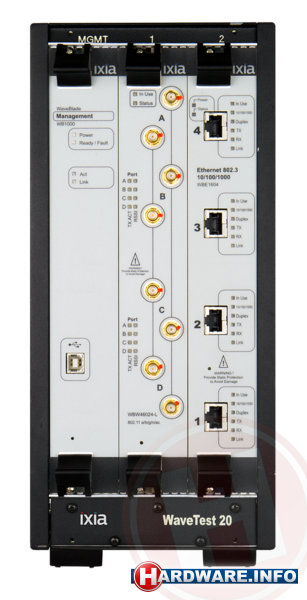

Er zijn in het algemeen drie typen blades: management, ethernet en wifi. Een managementblade is onmisbaar voor om het even welke configuratie. Deze moet in de meest linkse positie van het chassis worden gestopt, zoals je ook kan zien in de foto's hierboven. Je hoeft hier over het algemeen verder niets mee te doen als alles werkt zoals het hoort, maar zonder deze blade werkt het hele testsysteem niet.
Van de ethernet- en de wifi-blades zijn verschillende varianten. Kijken we eerst naar de blades met bekabelde aansluitingen, dan is daar een onderscheid tussen een model met een enkele gigabit RJ45-aansluiting en eentje die er vier heeft. Tijdens een test sluit je het te testen product bekabeld aan op een van deze aansluitingen. De blade met de enkele aansluiting is voldoende om aan de slag te kunnen gaan. Is een bandbreedte van 1 Gb niet genoeg, dan kun je bij de blade met vier poorten link aggregatie toepassen.
