De wifi-blades
De wifi-blades zijn in het algemeen onder te verdelen in twee typen. Het typenummer van de ene begint met WB, dat van de andere met RF. Beide zijn verkrijgbaar in versies met vier en met acht antenneaansluitingen, waarmee 4Tx4R-configuraties nagebootst kunnen worden. De varianten met acht antenneaansluitingen kunnen dat op twee frequenties/radio’s tegelijkertijd, die met vier op een tegelijkertijd.
.JPG)

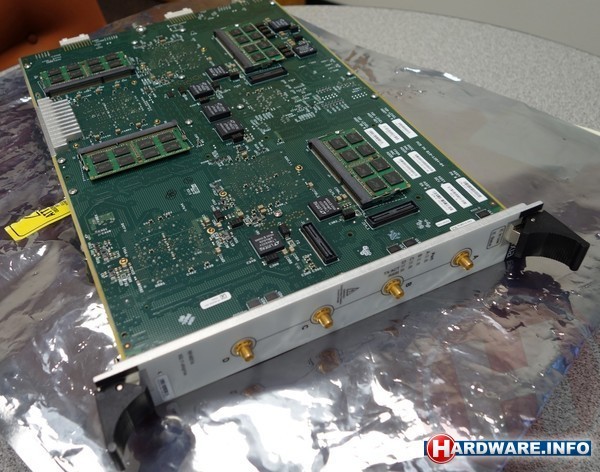

RF-blades zoals deze RF46014 zijn het neusje van de zalm in de line-up van IxVeriWave
Het grote verschil tussen WB- en RF-blades is de mate van analyse die mogelijk is. Met een WB-blade kun je alles wat er gebeurt van Layer 2 tot Layer 7 testen en analyseren, een RF-blade voegt hier ook nog Layer 1 aan toe. Dat betekent dat je met een RF-blade ook real-time alles kunt volgen en analyseren wat er gebeurt op Layer 1, bijvoorbeeld de modulatie per datastroom. Dat soort data kan erg handig zijn als je tijdens het testen wilt zien of alles goed gaat. Met een ander type blade moet je achteraf aan de slag met de testdata om te kijken of alles in orde is. Er wordt overigens een speciale versie van Wireshark ter download aangeboden op de website van Ixia, waarmee een en ander goed is te analyseren. Ook met een niet-RF-kaart kom je er dus naar alle waarschijnlijkheid wel uit.

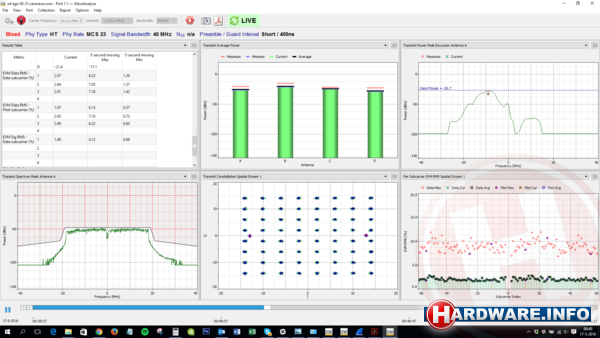

Met een RF-kaart kun je real-time allerlei informatie analyseren, zoals de gemiddelde zendsterkte van de antennes, of een apparaat netjes binnen de specificaties blijft als het gaat om het zendspectrum en hoe accuraat de modulatie werkt.
