ASUS A8N-SLI Deluxe
ASUS A8N-SLI Deluxe

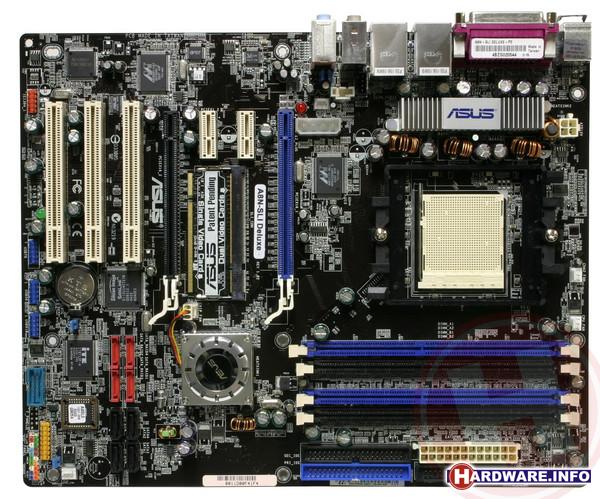

Midden op het ASUS A8N-SLI Deluxe moederbord vinden we de twee PCI-Express x16 sloten, waarin de SLI-videokaarten geplaatst kunnen worden. ASUS heeft twee eenheden ruimte tussen beide x16-sloten, en op die plaats vinden we twee PCI-Express x1 sloten voor toekomstige PCI-Express uitbreidingskaarten. Direct achter de PCI-Express x1 sloten vinden we een kaartje dat de PCI-Express lanes naar wens kan omleiden: of 16 lanes naar het eerste slot en 1 naar het tweede, of 8 lanes naar beide sloten. De nVidia nForce 4 SLI chip is voorzien van een actieve fan die is gepositioneerd tussen beide videokaarten.
De vier Serial ATA 300 poorten van de nForce 4 chipset heeft ASUS uitgebreid met vier extra Serial ATA 150 poorten dankzij de bekende Silicon Image 3114 chip. Het A8N-SLI moederbord biedt verder dual Gigabit LAN: een Marvell 88E1111 chip is gekoppeld aan de netwerkfunctionaliteit binnen de nVidia-chipset en voor de tweede poort gebruikt ASUS een Marvell 88E8001 PCI-chip. Het is jammer dat men niet de overgebleven PCI-Express lane heeft gebruikt voor het aansturen van een PCI-Express netwerkchip. Het bord heeft een tiental USB 2.0 poorten, waarvan er vier bij de connectoren aan de achterzijde plaatsnemen. Firewire ontbreekt ook niet en wordt verzorgd door de TI TSB43AB22A chip. Het onboard 7.1-kanaals geluid is van het standaard AC97 type en hiervoor heeft ASUS een Realtek ALC850 chip op het moederbord geplaatst. Rechtsboven zien we een flink koelblok dat verschillende voltage-regulatoren koel houdt. Rechts naast het eerste PCI-Express x16 slot is een extra voedingsstekker te vinden, die volgens ASUS voor extra stabiliteit zorgt.

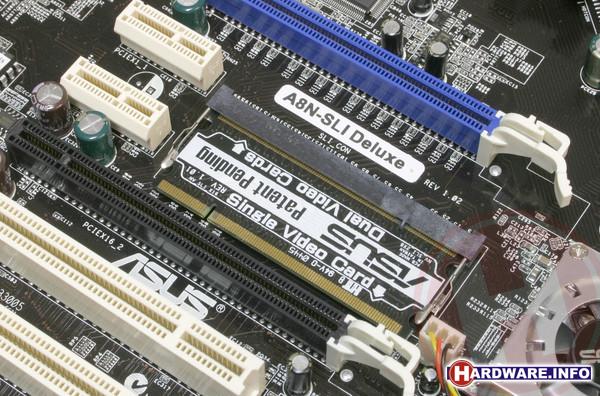

De PCI-Express lanes switch doet denken aan een SO-DIMM.
De constructie die ASUS heeft bedacht voor het omleiden van de PCI-Express lanes doet denken aan een SO-DIMM. Dankzij de handige connector kan het kaartje eenvoudig in twee richtingen worden geplaatst. Op het kaartje zien we duidelijk staan welke kant bedoeld is voor gebruik bij één en welke kant bedoeld is voor twee videokaarten.

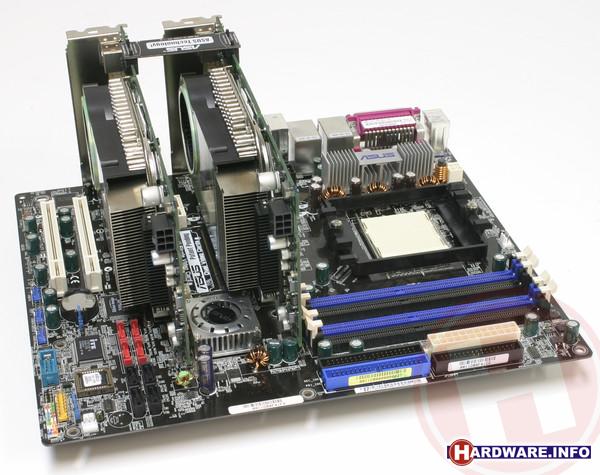

Het plaatsen van twee GeForce 6800 Ultra videokaarten levert geen problemen
op.

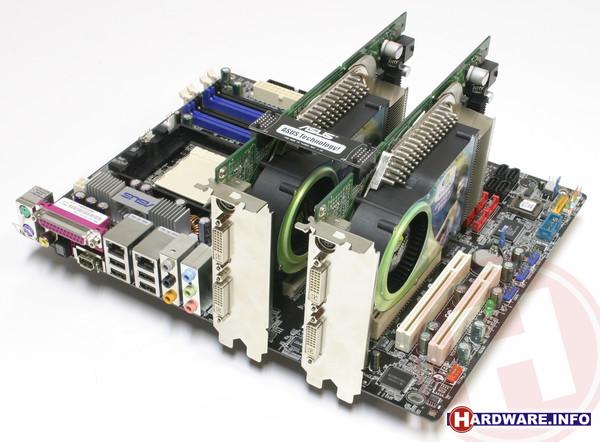

Zowel de eerste Ultra kaart als de chipset koeler kan voldoende lucht
aanzuigen.
Zodra we twee GeForce 6800 Ultra videokaarten plaatsen, wordt meteen het voordeel van twee eenheden ruimte tussen de twee PCI-Express x16 sloten duidelijk: zelfs met dikke Ultra kaarten kan de eerste kaart bij het ASUS moederbord nog voldoende lucht aanzuigen. Hetzelfde geldt voor de chipset koeler. Nadat de Ultra's zijn geplaatst kan één van beide PCI-Express x1 sloten uiteraard niet meer gebruikt worden.
Het BIOS van ASUS bevat bijzonder veel mogelijkheden voor overklokkers. Voor onervaren overklokkers is het A.I. NOS systeem handig, een systeem dat de processor automatisch een aantal procenten overklokt op het moment dat de software veel processorkracht vraagt. Een unieke feature in de ASUS BIOS is A.I. NET2, een systeem om netwerkkabels mee te controleren.
De adviesprijs van de ASUS A8N-SLI Deluxe is slechts € 178. Hiermee is het moederbord niet alleen goedkoper dan de MSI K8N Diamond, maar zelfs ook goedkoper dan menig niet-SLI nForce 4 moederbord.
