Op de valreep: nieuwe AMD Socket 939 moederborden van ABIT, DFI en Sapphire.

DFI LanParty UT CFX3200-DR

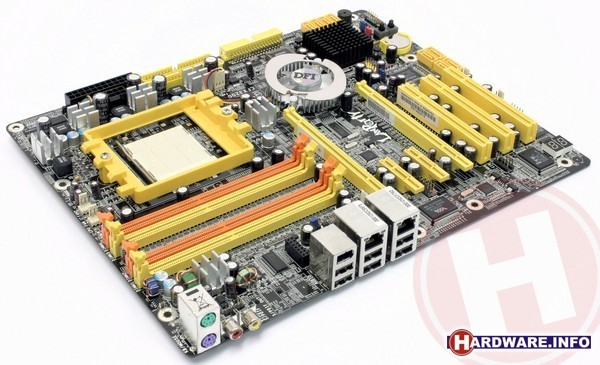

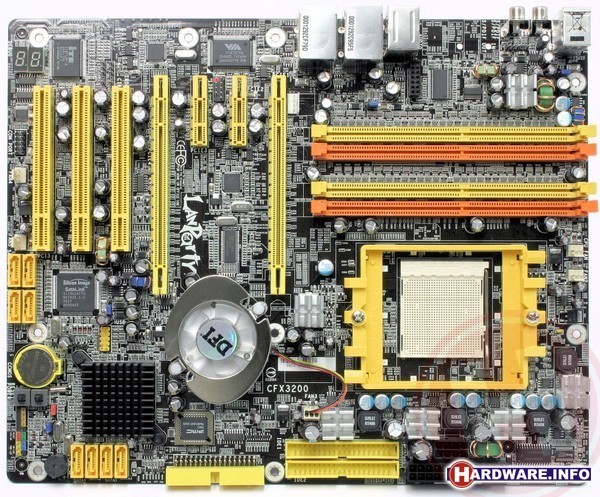

Toen ATI een paar maanden geleden de Crossfire Xpress 3200 chipset introduceerde, was de overklokbaarheid één van de meest geroemde aspecten. Veel mensen zagen dus reikhalzend uit naar het moederbord dat overklok-expert DFI op basis van deze chipset zou gaan maken. Helaas heeft de introductie lang op zich laten wachten, maar inmiddels is de LanParty UT CFX3200-DR eindelijk beschikbaar. Wat meteen opvalt is de afwijkende lay-out die we kennen van de andere DFI overklok-borden: de geheugenmodules zijn achter de processor geplaatst, zodat deze optimaal kunnen profiteren van de airflow verzorgd door de outtake fan van de behuizing. De RD580 north bridge stuurt de twee PCI-Express x16 sloten aan met elk 16 lanes. Daartussen vinden we nog twee PCI-Express x1 sloten en aan de onderkant van het bord drie normale PCI-sloten. Allen zijn uitgevoerd in UV-geel, zodat het moederbord in mooie casemods absoluut een blikvanger zal zijn.

Gelukkig heeft DFI gekozen om de RD580 te combineren met een ULi M1575 south bridge, welke volgens onze tests duidelijk betere prestaties biedt dan ATI's eigen SB450. Verbonden aan de south bridge vinden we een viertal Serial ATA 300 aansluitingen. In totaal heeft het moederbord een achttal aansluitingen, de tweede reeks van vier worden aangestuurd door een ouderwetse Silicon Image 3114 SATA150-controller, verbonden met de PCI-bus. De ATI/ULi combinatie heeft een streepje voor op nVidia op het vlak van onboard audio. High defenition audio wordt immers ondersteund. De Realtek ALC882 chip heeft DFI geplaatst op een losse module, om zo de geluidskwaliteit zo optimaal mogelijk te houden. Op het bord zelf vinden we coaxiale digitale audio in- en uitgangen. De extra PCI-Express lanes die de RD580 chip beschikbaar heeft, worden ondermeer gebruikt door twee Marvell Gigabit LAN-chips.

DFI richt zich met de LanParty borden op ware die-hard overklokkers en dat is duidelijk aan het bord te merken. Linksboven vinden we een HEX-display voor BIOS post-codes. Overklokkers hebben hun systeem natuurlijk zelden tot nooit in een PC-behuizing zitten, vandaar dat we op het bord power- en resetbuttons terugvinden. Het belangrijkste is echter het BIOS. Allereerst biedt het bord zeer veel instelmogelijkheden qua klokfrequenties en voltages. Het geheugen is te overklokken tot niet minder dan 4.15 Volt, maar daarnaast kunnen ook de voltages voor ondermeer de CPU, de north bridge, de south bridge, de Hypertransport-bus en de PCI-Express interface verhoogd worden. Echt ideaal is het CMOS Reloaded systeem, waarmee je tot vier verschillende profielen in het BIOS aan kunt maken. Hierdoor kun je combinaties van instellingen opslaan en daar zeer snel tussen wisselen. Helemaal ideaal voor overklokkers is dat DFI de bekende Memtest86+ software is de BIOS-chip heeft onder gebracht. Je kunt dus al vanuit het BIOS de stabiliteit van overklokt geheugen testen.

Voor overklokkers is de ATI Crossfire Xpress 3200 op dit moment de ideale AMD chipset. Daarnaast weet DFI als geen ander in te spelen op de wensen van overklokkers. Het enige nadeel van het bord is dan ook eigenlijk dat we er veel te lang op hebben moeten wachten. Nu kijken we immers alweer uit naar de Socket AM2 variant...

In onderstaande tabel kun je de specificaties van de DFI LanParty UT CFX3200-DR moederborden vergelijken met DFI's vorige generatie Crossfire moederbord (de LanParty YT RDX200 CF-DR) en het geprezen LanParty UT nF4 Ultra-D moederbord.

Algemeen
Merk	DFI	DFI	DFI
Productnaam	LanParty UT CFX3200-DR	LanParty UT nF4 Ultra-D	LanParty UT RDX200 CF-DR
Processor / Chipset / Geheugen
Formaat	ATX	ATX	ATX
Ondersteunde processor(s)	AMD Athlon 64 (FX)	AMD Athlon 64 (FX)	AMD Athlon 64 (FX)
CPU socket	Socket 939	Socket 939	Socket 939
Type processorbus	1000 MHz HyperTransport	1000 MHz HyperTransport	1000 MHz HyperTransport
Type geheugen	DDR400	DDR400	DDR400
Dual-channel geheugen
Chipset - North bridge	ATI Crossfire Xpress 3200	nVidia nForce 4 Ultra	ATI RD480
Chipset - South bridge	ULi M1575	nVidia nForce 4 Ultra	ATI SB450
Uitbreidingssloten
PCI-Express x16 sloten	2	2	2
PCI-Express x4 sloten	0		0
PCI-Express x1 sloten	2	1	1
AGP-sloten	0	0	0
PCI-sloten	3	2	3
DDR DIMM-sloten	4	4	4
DDR2 DIMM-sloten	0	0	0
Connectiviteit
USB 2.0 - Totaal	6	10	8
USB 2.0 - Onboard aansluitingen	1	6	6
IEEE 1394 controller	VIA VT6307	VIA VT6307	VIA VT6307
Bluetooth
Netwerk
LAN - Chip	Marvell Yukon 88E8052	Vitesse VSC8201	Marvell Yukon 88E8053
LAN - Snelheid	1000 Mbit/s	1000 Mbit/s	1000 Mbit/s
LAN 2 - Chip	Marvell Yukon 88E8053	Marvell Yukon 88E8001	Marvell Yukon 88E8001
LAN 2 - Snelheid	1000 Mbit/s	1000 Mbit/s	1000 Mbit/s
WLAN - Chip
WLAN - Snelheid			0
Audio
Onboard audio - Kanalen	7.1 kanaals	7.1 kanaals	7.1 kanaals
Onboard audio - Codec chip	Realtek ALC882	Realtek ALC850	Realtek ALC882
Onboard audio - Codec type	HDA	AC97	HDA
S/PDIF ingang
S/PDIF uitgang
Dolby Digital Live
Storage
Parallel ATA aansluitingen	2	2	2
Serial ATA aansluitingen	8	4	8
Extra PATA (RAID) controller
Extra SATA (RAID) controller	Silicon Image 3114		Silicon Image 3114
SCSI controller
Serial ATA AHCI compatible
Koeling / Overklokken
FAN aansluitingen	5	5	5
AMD Cool'n'Quiet
Fan snelheid afhankelijk van temperatuur
Chipset koeler	Actief	Actief	Actief
Maximale FSB frequentie	500 MHz	456 MHz	500 MHz
CPU voltage tweaking (maximaal)	1.55 V	1.55 V	2.1 V
Geheugen voltage tweaking (maximaal)	4.15 V	4.0 V	4.03 V
North bridge voltage tweaking (maximaal)	1.6 V	1.80 V	1.5 V
South bridge voltage tweaking (maximaal)	1.6 V		1.9 V
HyperTransport voltage tweaking (maximaal)	1.6 V	1.5 V	1.5 V
PCI-Express voltage tweaking (maximaal)	1.95 V	0	1.9 V
Software overklokken
Dynamisch overklokken
Alarm bij kapotte fan
Alarm bij hoge CPU-temperatuur
Shutdown bij kapotte fan
Shutdown bij hoge CPU-temperatuur
Multiplier instelbaar
PCI klokfrequentie instelbaar
PCI-Express klokfrequentie instelbaar
Heatsinks op spanningsstabilisatoren
Videokaart overklokken via BIOS
Overig
voedingsaansluiting	24 pins	24 pins	24 pins
Onboard speaker
Dual BIOS
Boot-menu in BIOS
Flash-programma in BIOS
Probleem diagnose
Automatisch BIOS-update programma (Windows)
Power recovery
iRDA aansluiting
Extra's	Memtest86+ in BIOS,CMOS Reloaded
Audio test
Frequency response [+]	0.18 dB		0.25 dB
Frequency response [-]	0.26 dB		0.31 dB
Noise level	89.7 dBA		90.1 dBA
Dynamic range	89.5 dBA		90.1 dBA
Total Harmonic Distortion (THD)	0.0067 %		0.0074 %
Intermodulation Distortion (IMD) + Noise	0.027 %		0.016 %
Stereo crosstalk	85.9 dB		83.8 dB
IMD+N (Swept frequency)	0.029 %		0.014 %
Benchmarks
PCMark05 - System	5378		5126
PCMark05 - CPU	4028		3955
PCMark05 - Memory	3689		3690
PCMark05 - Graphics	6415		5755
PCMark05 - HDD	6496		5941
PCMark04 - CPU		4414
PCMark04 - Memory		5418
PCMark04 - HDD		5977
