Op de valreep: nieuwe AMD Socket 939 moederborden van ABIT, DFI en Sapphire.

Sapphire Pure CrossFire [PC-A9RD580]

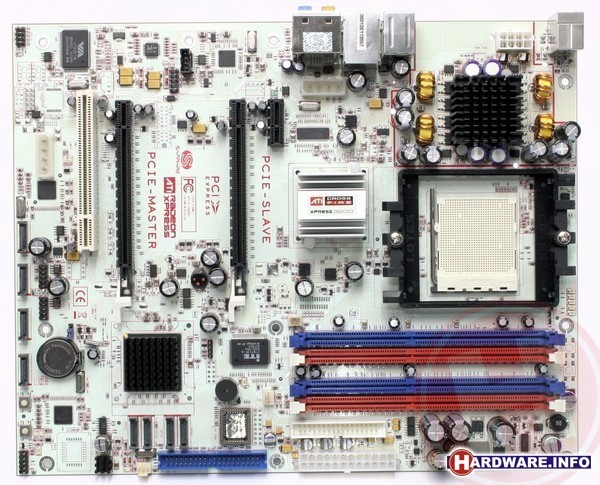

Een ander nieuwe ATI Crossfire Xpress 3200 moederbord dat we ontvingen is de nieuwe Pure Crossfire PC-A9RD580 van Sapphire. Het is een publiek geheim dat Sapphire bij het ontwerpen van haar bord innig samenwerkt met de ontwerpers van ATI. Net als Sapphire's vorige generatie Crossfire moederbord, heeft ook de PC-A9RD580 een spierwitte PCB. Dat geeft het moederbord op zijn minst een bijzonder uiterlijk. Wat erg tegenvalt is het aantal aanwezige uitbreidingssloten; naast de twee PCI-Express x16 sloten biedt het bord slechts één keer PCI-Express x1 en één keer PCI. Het is ons een raadsel waarom Sapphire op een full-ATX bord slechts zo weinig uitbreidingssloten plaatst; het geeft in ieder geval aan dat de routering van de printbanen weinig optimaal is.

Sapphire maakt gebruik van de ATI SB450 south bridge, welke ondersteuning voor Serial ATA 300 moet missen. Om dat toch mogelijk te maken vinden we op het bord een tweetal Silicon Image 3131 chips die in totaal vier extra SATA300 aansluitingen verzorgen. De enkele Gigabit LAN aansluiting wordt aangestuurd door een Marvell Yukon 88E8052 PCI-Express chip. High Definition audio vinden we terug in de vorm van een Realtek ALC880 chip. Zowel de north- als south bridge zijn voorzien van een normaal koelblok, zodat actieve fans gelukkig helemaal ontbreken. Achter de processor vinden we nog een flink koelblok, dat wordt gebruikt om de spanningsstabilisatoren op temperatuur te houden. Opvallend is de grote lege ruimte tussen de I/O-aansluitingen: dat Sapphire geen nut meer ziet in parallelle en serïële poorten kunnen we wel in meegaan, maar dat de daardoor vrijgekomen ruimte niet is gebruikt voor andere zaken is toch jammer.

Het BIOS biedt weinig tot geen unieke features, maar biedt gelukkig wel de nodige overklokmogelijkheden. Net als bij de RD580 borden van DFI en ASUS kun je van alle denkbare onderdelen de voltages aanpassen en vanzelfsprekend zijn de klokfrequenties van de front side bus tot op de Megahertz nauwkeurig in te stellen. Desalniettemin moeten we concluderen dat de witte PCB-kleur het enige écht unieke aspect is van dit moederbord. De gehele lay-out van het moederbord geeft ons een sterk vermoeden dat het referentieontwerp van ATI met weinig tot geen aanpassingen is omgetoverd tot een moederbord dat voor verkoop bestemd is.

Vergelijken we de Crossfire Xpress 3200 borden van ASUS, DFI en Sapphire, dan gaat ons voorkeur tot uit naar de eerste twee. Voor normale gebruikers is het ASUS bord het best uitgerust, het op de vorige pagina besproken DFI bord is duidelijk het ultieme RD580 bord voor overklokkers. In onderstaande tabel zijn de eigenschappen van de drie borden eenvoudig te vergelijken.

Algemeen
Merk	ASUS	DFI	Sapphire
Productnaam	A8R32-MVP Deluxe	LanParty UT CFX3200-DR	Pure CrossFire
Productcode			PC-A9RD580
Beschrijving
Getest door	Koen Crijns	Zahied Bholai	Zahied Bholai
Getest in
Processor / Chipset / Geheugen
Formaat	ATX	ATX	ATX
Ondersteunde processor(s)	AMD Athlon 64 (FX)	AMD Athlon 64 (FX)	AMD Athlon 64 (FX)
CPU socket	Socket 939	Socket 939	Socket 939
Type processorbus	1000 MHz HyperTransport	1000 MHz HyperTransport	1000 MHz HyperTransport
Type geheugen	DDR400	DDR400	DDR400
Dual-channel geheugen
Chipset - North bridge	ATI Crossfire Xpress 3200	ATI Crossfire Xpress 3200	ATI Crossfire Xpress 3200
Chipset - South bridge	ULi M1575	ULi M1575	ATI SB450
Uitbreidingssloten
PCI-Express x16 sloten	2	2	2
PCI-Express x4 sloten	0	0	0
PCI-Express x1 sloten	1	2	1
AGP-sloten	0	0	0
PCI-sloten	3	3	1
DDR DIMM-sloten	4	4	4
DDR2 DIMM-sloten	0	0	0
Connectiviteit
USB 2.0 - Totaal	8	6	4
USB 2.0 - Onboard aansluitingen	4	1	2
IEEE 1394 controller	TI TSB43AB22A	VIA VT6307	VIA VT6307
Bluetooth
Netwerk
LAN - Chip	Marvell Yukon 88E8053	Marvell Yukon 88E8052	Marvell Yukon 88E8052
LAN - Snelheid	1000 Mbit/s	1000 Mbit/s	1000 Mbit/s
LAN 2 - Chip	Marvell Yukon 88E8001	Marvell Yukon 88E8053
LAN 2 - Snelheid	1000 Mbit/s	1000 Mbit/s
WLAN - Chip
Audio
Onboard audio - Kanalen	7.1 kanaals	7.1 kanaals	7.1 kanaals
Onboard audio - Codec chip	Realtek ALC882	Realtek ALC882	Realtek ALC880
Onboard audio - Codec type	HDA	HDA	HDA
S/PDIF ingang
S/PDIF uitgang
Dolby Digital Live
Storage
Parallel ATA aansluitingen	2	2	1
Serial ATA aansluitingen	6	8	8
Extra PATA (RAID) controller
Extra SATA (RAID) controller	Silicon Image 3132	Silicon Image 3114	Silicon Image 3132
SCSI controller
Serial ATA AHCI compatible
Koeling / Overklokken
FAN aansluitingen	4	5	2
AMD Cool'n'Quiet
Fan snelheid afhankelijk van temperatuur
Chipset koeler	Passief	Actief	Passief
Maximale FSB frequentie	400` MHz	500 MHz	440 MHz
CPU voltage tweaking (maximaal)	1.55 V	1.55 V	1.55 V
Geheugen voltage tweaking (maximaal)	3.2 V	4.15 V	4 V
North bridge voltage tweaking (maximaal)	1.5 V	1.6 V	1.96 V
South bridge voltage tweaking (maximaal)	1.5 V	1.6 V	1.5 V
HyperTransport voltage tweaking (maximaal)	1.5 V	1.6 V	1.5 V
PCI-Express voltage tweaking (maximaal)	1.5 V	1.95 V	1.5 V
Software overklokken
Dynamisch overklokken
Alarm bij kapotte fan
Alarm bij hoge CPU-temperatuur
Shutdown bij kapotte fan
Shutdown bij hoge CPU-temperatuur
Multiplier instelbaar
PCI klokfrequentie instelbaar
PCI-Express klokfrequentie instelbaar
Heatsinks op spanningsstabilisatoren
Videokaart overklokken via BIOS
Overig
Voedingsaansluiting	24 pins	24 pins	24 pins
Onboard speaker
Dual BIOS
Boot-menu in BIOS
Flash-programma in BIOS
Probleem diagnose
Automatisch BIOS-update programma (Windows)
Power recovery
iRDA aansluiting
Extra's	Stack Cool 2, AI NET2, AI NOS	Memtest86+ in BIOS,CMOS Reloaded	Witte PCB, Onboard HDD LED
Audio test
Frequency response [+]	0.18 dB	0.18 dB	0.26 dB
Frequency response [-]	0.26 dB	0.26 dB	0.31 dB
Noise level	89.2 dBA	89.7 dBA	85.5 dBA
Dynamic range	88.9 dBA	89.5 dBA	85.5 dBA
Total Harmonic Distortion (THD)	0.0071 %	0.0067 %	0.007 %
Intermodulation Distortion (IMD) + Noise	0.041 %	0.027 %	0.019 %
Stereo crosstalk	86.3 dB	85.9 dB	82.8 dB
IMD+N (Swept frequency)	0.030 %	0.029 %	0.019 %
Benchmarks
PCMark05 - System	5325	5378	5184
PCMark05 - CPU	4082	4028	4001
PCMark05 - Memory	3535	3689	3698
PCMark05 - Graphics	6302	6415	6448
PCMark05 - HDD	6257	6496	6060
