Verschillen: VRM's & OC-features
Hoewel het reeds een trend was, legt het stroomverbruik van Intels nieuwste processors nog meer focus op de vrm's, oftewel de cpu-stroomvoorziening. We duiken hier qua terminologie direct de diepte in - klinkt onderstaande als abacadabra, lees dan vooral ons achtergrondartikel over VRM's terug. Detailfoto's van de vrm van elk moederbord vind je overigens terug op de productpagina's.
Alleen het goedkoopste bord uit de test, de ASRock Z490 Pro4, maakt gebruik van losse low- en high-side mosfets. De rest is voorzien van powerstages, die doorgaans efficiënter (maar wel duurder) zijn. Met name Asus blijft voorstander van het verdubbelen van het aantal mosfets zonder doublers in te zetten - het noemt deze aanpak zelf 'teaming' - terwijl we bij Gigabyte juist grote aantallen volledig individueel aangestuurde fasen tegenkomen.

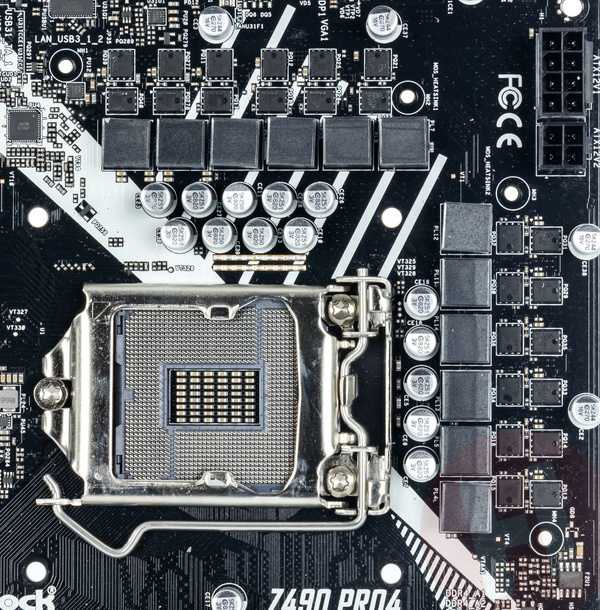

De ASRock Z490 Pro4 heeft als enige losse mosfets in plaats van powerstages.
De totale hoeveelheid stroom die de vrm's in theorie kunnen leveren geeft een aardige indruk van hoe capabel een moederbord op dit vlak is. De MSI MEG-modellen, Gigabyte Aorus Xtreme en Asus RoG Maximus XII Extreme springen er wat dat betreft bovenuit - niet gek met maar liefst zestien 90A-powerstages. Dit lukt mede doordat deze borden (op de Gigabyte na) de iGPU per definitie uitschakelen, en er daarvoor dus geen vrm's aanwezig hoeven te zijn.
We schreven al vaker dat je op twee manieren een goede vrm kunt maken: maak hem efficiënt, of koel hem goed. De meeste geteste Z490-borden zijn voorzien van passieve vrm-koeling, alleen in de twee MSI Unify-borden en het itx-model van Asus zit een fan. Die werkt semi-passief, dus je hoort hem alleen als dat noodzakelijk is.
Een duidelijk verschillende aanpak: de MSI Godlike (links) heeft twee fans in de vrm-koeling,
de Asus Extreme werkelijk enorme koelblokken.
De Asus RoG (Strix)-modellen, Gigabyte Z490 Vision G, Aorus Pro AX en hoger, en de MSI MPG- en MEG-borden maken tevens gebruik van een heatpipe om de warmte te verdelen. Bij de Gigabyte Z490 Aorus Pro AX, Aorus Master, Aorus Xtreme en MSI MEG Godlike komen we een extra effectief koelblok tegen dat uit koelvinnen bestaat, verder worden alleen massieve blokken toegepast. Bij langdurige belasting raken die hun warmte minder goed kwijt.
| Vcore | iGPU | ||||||
|---|---|---|---|---|---|---|---|
| PWM controller | Fasen | Aantal mosfets | Type mosfets | Powerstage rating | Totaal | Aantal mosfets | |
| ASRock Z490 Pro4 | uPI Group uP9521 | 4 | 8*2 | Sinopower SM4336NSKP + SM4337NSKP | n.v.t. | n.v.t. | 2 |
| ASRock Z490 Steel Legend | Intersil ISL69269 | 8 | 8 | Vishay Siliconix SiC632A | 50 A | 400 A | 2 |
| Asus Prime Z490-A | Digi+ ASP1900B | 6 | 12 | ON Semiconductor NCP302045 | 45 A | 540 A | 2 |
| Asus ProArt Z490-Creator 10G | Digi+ ASP1900B | 6 | 12 | ON Semiconductor NCP302045 | 45 A | 540 A | 2 |
| Asus RoG Maximus XII Apex | Digi+ ASP1405I | 8 | 16 | TDA21472 | 70 A | 1120 A | 0 |
| Asus RoG Maximus XII Extreme | Digi+ ASP1405I | 8 | 16 | TDA21490 | 90 A | 1440 A | 0 |
| Asus RoG Maximus XII Formula | Digi+ ASP1405I | 8 | 16 | TDA21472 | 70 A | 1120 A | 0 |
| Asus RoG Maximus XII Hero (Wi-Fi) | Digi+ ASP1405I | 7 | 14 | TDA21462 | 60 A | 840 A | 2 |
| Asus RoG Strix Z490-E Gaming | Digi+ ASP1900B | 7 | 14 | Vishay Siliconix SiC639 | 50 A | 700 A | 2 |
| Asus RoG Strix Z490-I Gaming | Digi+ ASP1405I | 4 | 8 | TDA21462 | 60 A | 480 A | 2 |
| Asus TUF Gaming Z490-Plus (Wi-Fi) | Digi+ ASP1900B | 6 | 12 | Vishay Siliconix SiC639 | 50 A | 600 A | 2 |
| Gigabyte Z490 Aorus Elite AC | Intersil ISL69269 | 12 | 12 | Vishay Siliconix SiC620A | 60 A | 720 A | 1 |
| Gigabyte Z490 Aorus Master | Intersil ISL69269 | 7 | 14 | ISL99390 | 90 A | 1260 A | 1 |
| Gigabyte Z490 Aorus Pro AX | Intersil ISL69269 | 12 | 12 | Vishay Siliconix SiC620A | 60 A | 720 A | 2 |
| Gigabyte Z490 Gaming X | Intersil ISL69247 | 11 | 11 | Vishay Siliconix SiC651A | 50 A | 550 A | 1 |
| Gigabyte Z490 Vision G | Intersil ISL69269 | 12 | 12 | Vishay Siliconix SiC651A | 50 A | 600 A | 1 |
| Gigabyte Z490 Aorus Xtreme | Intersil ISL69269 | 8 | 16 | ISL99390 | 90 A | 1440 A | 1 |
| Gigabyte Z490I Aorus Ultra | Intersil ISL69269 | 8 | 8 | ISL99390 | 90 A | 720 A | 1 |
| MSI MAG Z490 Tomahawk | ON NCP81229 | 6 | 12 | ON Semiconductor NCP302155 | 55 A | 660 A | 2 |
| MSI MEG Z490 Ace | Intersil ISL69269 | 8 | 16 | ISL99390 | 90 A | 1440 A | 1 |
| MSI MEG Z490 Godlike | Intersil ISL69269 | 8 | 16 | ISL99390 | 90 A | 1440 A | 2 |
| MSI MEG Z490 Unify | Intersil ISL69269 | 8 | 16 | ISL99390 | 90 A | 1440 A | 0 |
| MSI MEG Z490I Unify | Intersil ISL69269 | 8 | 8 | ISL99390 | 90 A | 720 A | 2 |
| MSI MPG Z490 Gaming Carbon WiFi | Intersil RAA229001 | 6 | 12 | ISL99360 | 60 A | 720 A | 2 |
Elk regulier atx-moederbord beschikt over minstens vijf fanheaders, naar onze mening is dat voldoende. De itx-modellen hebben er drie of vier, wat voor de gemiddelde mini-itx-kast ook zal voldoen. De meeste fanheaders telt de Asus RoG Maximus XII Extreme: maar liefst 14 stuks! MSI blijft met 11 headers op de Godlike niet ver achter.
Voltagemeetpunten zijn doorgaans voorbehouden aan modellen die echt bedoeld zijn voor overklokkers. Asus rust alleen de Apex en Extreme ermee uit, Gigabyte en MSI zijn wat scheutiger. De mogelijkheid om zonder (compatibele) processor de bios te flashen is beschikbaar op veel modellen. Dat is nu nog niet zo'n issue, maar mocht je in de toekomst een Z490-bord willen combineren met een '11de generatie Core'-chip, dan kan deze feature van pas komen.
Een hex-foutcodedisplay op de Asus RoG Strix Z490-E Gaming
Echte overklokfeatures vinden we met name bij de duurste modellen in deze vergelijking. Vanaf zo'n 300 euro vinden we een foutcodedisplay terug, terwijl we een dubbele bios alleen bij Gigabyte op niet-topmodellen tegenkomen. Bij MSI en Gigabyte krijg je op goedkopere modellen al een on-board power- en resetknop, een feature die men bij Asus al sinds jaar en dag voorbehoudt aan de duurdere 'echte' RoG (Maximus)-modellen.
| Fan-headers | Voltage-meetpunten | BIOS flashen zonder CPU | Probleem-diagnose | Dual BIOS | On-board knoppen | |
|---|---|---|---|---|---|---|
| ASRock Z490 Pro4 | 6 |  |
|
Debug-leds | |
|
| ASRock Z490 Steel Legend | 7 | |
|
Debug-leds | |
|
| Asus Prime Z490-A | 7 | |
|
Debug-leds | |
|
| Asus ProArt Z490-Creator 10G | 6 | |
|
Debug-leds | |
|
| Asus RoG Maximus XII Apex | 9 |  |
|
HEX-display | |
|
| Asus RoG Maximus XII Extreme | 14 | |
|
HEX-display | |
|
| Asus RoG Maximus XII Formula | 8 | |
|
HEX-display | |
|
| Asus RoG Maximus XII Hero (Wi-Fi) | 8 | |
|
HEX-display | |
|
| Asus RoG Strix Z490-E Gaming | 8 | |
|
HEX-display | |
|
| Asus RoG Strix Z490-I Gaming | 3 | |
|
Debug-leds | |
|
| Asus TUF Gaming Z490-Plus (Wi-Fi) | 6 | |
|
Debug-leds | |
|
| Gigabyte Z490 Aorus Elite AC | 5 | |
|
Debug-leds | |
|
| Gigabyte Z490 Aorus Master | 8 | |
|
HEX-display | |
|
| Gigabyte Z490 Aorus Pro AX | 8 | |
|
Debug-leds | |
|
| Gigabyte Z490 Gaming X | 5 | |
|
Debug-leds | |
|
| Gigabyte Z490 Vision G | 5 | |
|
Debug-leds | |
|
| Gigabyte Z490 Aorus Xtreme | 8 | |
|
HEX-display | |
|
| Gigabyte Z490I Aorus Ultra | 4 | |
|
|
|
|
| MSI MAG Z490 Tomahawk | 8 | |
|
Debug-leds | |
|
| MSI MEG Z490 Ace | 8 | |
|
HEX-display | |
|
| MSI MEG Z490 Godlike | 11 | |
|
HEX-display | |
|
| MSI MEG Z490 Unify | 8 | |
|
HEX-display | |
|
| MSI MEG Z490I Unify | 3 | |
|
Debug-leds | |
|
| MSI MPG Z490 Gaming Carbon WiFi | 8 | |
|
Debug-leds | |
|
