Stap 2: Glass mastering (vervolg)
Glass Mastering stap 2: Laser Beam Recording
De data die op de DVD gezet moet worden wordt vanaf de mastertape* ingelezen en in een server ingevoerd waar deze nog eens wordt nagekeken vooraleer gebrand te worden. De voorbereide glass master wordt op de draaitafel van de LBR (Laser Beam Recorder) geplaatst en een gaslaser wordt gebruikt om de putjes in de lichtbestendige laag te branden, daar waar de data op de uiteindelijke DVD moet komen.
Men gebruikt een argonlaser (blauwe argonlaser) voor het uitbranden van de pits. Wanneer de laser geen pit moet branden wordt het piëzokristal (zie onderstaande figuur) onder spanning gezet waardoor het de laser doet afbuigen van de glass master.
Door het laserlicht gaat een chemische reactie optreden op basis van water waarbij de pits gevormd worden.

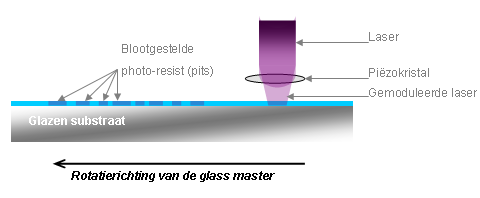

Schematische voorstelling van Laser Beam Recording.
Glass Mastering stap 3: Ontwikkeling en sputtering* (metallisatie)
Na het branden van de glass master wordt de photo-resist laag ontwikkeld om de putjes in de oppervlakte uit te etsen tot ze de juiste diepte hebben. Dit gebeurt door een ontwikkelingsvloeistof aan te brengen op de glass master, waarna deze belicht wordt met een laser en er een chemisch proces optreedt dat de putjes uitetst. Deze putjes moeten door de photo-resist laag lopen en tot op het glas eronder om een goede geometrie te bekomen. Dit proces zorgt er ook voor dat de photo-resist laag niet meer reactief is en dat de glass master klaargemaakt kan worden om een stempel te maken. Voordat we een stempel maken bedekken we de glass master met een zéér dun laagje nikkel. Dit metallisatieproces gebeurt door sputtering* (het aanbrengen van) van een nikkellaag. In het algemeen verloopt het sputtering proces als volgt.
De ontwikkelde glass master wordt volledig zuiver gemaakt met gedeïoniseerd water en naar een vacuümkamer gebracht. Rond de glass master staat een koperen “schild” dat verbonden is met een massa, in deze ruimte staat ook een “blok” nikkel. Men injecteert argongas in deze ruimte en door gebruik te maken van de radioactiviteit aanwezig in de lucht en een elektrische spanning ioniseert men het gas tot een onstabiel negatief argonion (Ar-). Dit ion heeft voldoende lading om nikkel te ioniseren (door in te slaan op het nikkelblok) tot een positief ion (Ni+). Dit nikkelion wordt aangetrokken door het koperen schild dat verbonden is met de massa. Hierdoor komt een kettingreactie op gang, waardoor steeds meer nikkelionen zich gaan hechten op het schild. Door dit proces komt nikkel in de plasmatoestand. Nu gebruikt men een sterk magnetisch veld om het nikkel af te buigen naar de glasplaat, waar dit zich vasthecht op de photo-resist laag. Dit nikkellaagje is nodig als geleider voor het galvano-proces waarmee de stempels gemaakt worden.
Ontwikkeling en metalisatie van de glass master.
In de praktijk gebeuren alle stappen van het glass mastering proces in één machine en komt er uit deze machine de uiteindelijke glass master. Het Glass Mastering proces duurt ongeveer één uur.

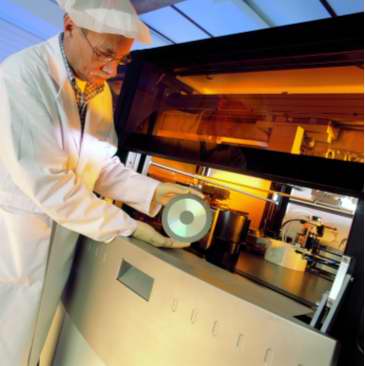

Afgewerkte glass master.
Glass Mastering stap 4: Electroforming en afwerking stempel
Het electroforming-proces wordt gebruikt om stempels te maken voor de spuitgietmachine door de glass master te gebruiken als mal.
Electroforming van father.
De gemetalliseerde glass master wordt eerst geoxideerd en vervolgens met nikkel gesputterd* (hetzelfde proces dat we in de derde stap van het Glass Mastering proces beschreven) om een negatieve afdruk van de glass master te maken die men de father noemt. Het is nodig om eerst een oxidatieproces toe te passen omdat anders de twee schijfjes aan elkaar plakken, en dat is juist niet de bedoeling bij het maken van een mal. Deze kan gebruikt worden als een stempel om de afgewerkte schijfjes te drukken. Als men meerdere stempels wil hebben wordt er door middel van galvanisatie een (negatieve) afdruk van de father gemaakt die mother wordt genoemd.
Electroforming van mother.
Men kan de mother dan verder gebruiken om nog een reeks “fathers” of uiteindelijke stempels te maken. Men laat eigenlijk een heleboel zoontjes groeien op de mother.
Electroforming van father op mother.
Tijdens elke fase wordt het nikkeloppervlak geoxideerd voor de volgende laag gevormd wordt zodat de twee lagen gescheiden kunnen worden. Elke stempel wordt visueel nagekeken, de achterkant wordt gepolijst, er wordt nauwkeurig een gat in het midden gesneden en uiteindelijk wordt hij nagekeken op een stempelspeler voordat hij op de pers bevestigd wordt.
