Nieuwe contacten
Het verschil tussen een USB 2.0 en 3.0 kabel wordt duidelijk wanneer we de connector beter bekijken. Op dezelfde plek als nu zitten de vier contactpunten die ook gebruikt worden voor USB 2.0: stroom, aarde en één datapaar. Daardoor kun je een USB 2.0 kabel probleemloos in een USB 3.0 aansluiting stoppen, en andersom.
Achterin de connector zitten vijf nieuwe contactpunten, die alleen verbinding hebben wanneer je de stekker in een PC met 3.0 slot stopt. Onder deze extra aansluitingen vallen het tweede high-speed datapaar, twee stroomaansluitingen en een aardeverbinding. Bij een USB 3.0 slot zoals we dat op de PC zullen terugvinden, zullen extra contactpunten zitten voor deze connector. Dit heeft ertoe geleid dat voor de zogeheten B female plug er een fysiek andere connector gemaakt is welke niet meer compatibel met versie 2.0 B male aansluitingen is.
Dit is ook duidelijk te zien aan de fysieke dimensies van de connectors: waar volgens de officiële specificaties de hoogte van de B female aansluiting maximaal 10,5 mm mocht zijn, is deze bij de nieuwe versie B female aansluiting verhoogd naar 13,5 mm. Ook is de connector breder geworden. Het moge duidelijk zijn dat de nieuwe B aansluiting helaas niet compatibel is met voorgaande standaarden.
Net zoals voor USB 2.0 is voor 3.0 een mini-connector ontwikkeld – ondermeer voor gebruik bij mobiele telefoons – maar deze is vanwege de extra verbindingen wel groter uitgevallen dan alle bestaande USB 2.0 mini-stekkers.
Overigens beveelt de organisatie achter de standaard dat alle USB 3.0 stekkers in blauw worden uitgevoerd. Op die manier zie je snel het verschil.

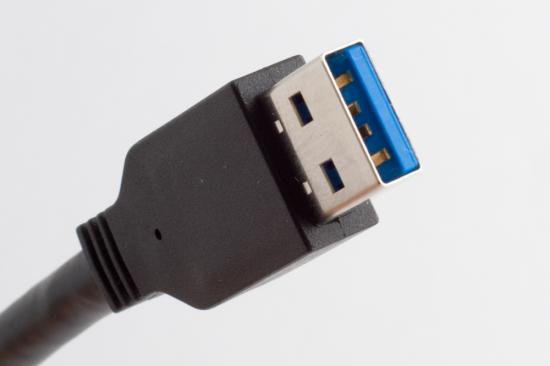

De normale USB 3.0 connector heeft dezelfde vorm als die van USB 2.0, waardoor compatibiliteit gewaarborgd blijft. USB 3.0 functionaliteit herken je aan de blauwe kleur.

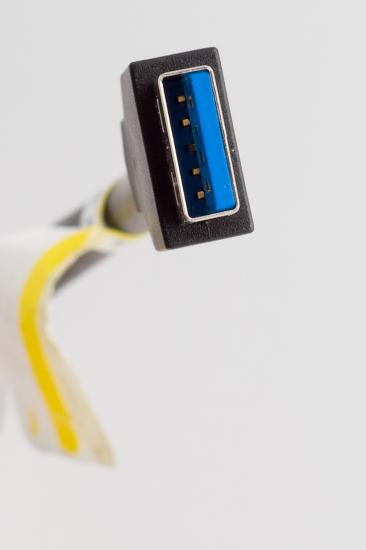

In de female-connector zijn de extra USB 3.0 contactpunten duidelijk te zien.

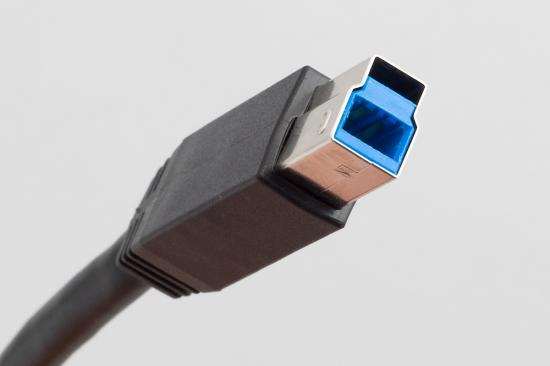

De B female plug: beduidend anders dan zijn voorganger.

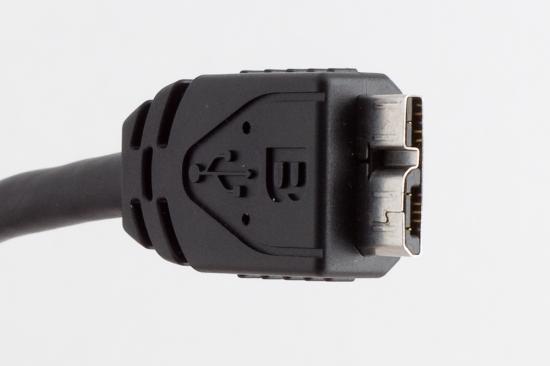

De nieuwe USB 3.0 mini-connector.
