Extremer
Het stappenplan tot nu toe is goed voor wie een overklok wil doen voor alledaags gebruik. Wie puur tijdelijk wil overklokken om een zo hoog mogelijk benchmarkresultaat te behalen, kan uiteraard wat extra trucs uithalen. Allereerst is het slim om alle energiebesparende maatregelen van de CPU uit de schakelen wanneer je extremer gaat overklokken. Dergelijke trucs zijn bij normaal gebruik natuurlijk prettig, maar bij extreme overkloks kan het automatisch terugschalen van de klokfrequentie zorgen voor instabiliteit. Zet in het BIOS daarvoor de volgende opties uit: C1E, EIST (Enhanced Intel Speedstep) en C3, C6 C-States. Wanneer je BIOS daar een mogelijkheid voor biedt, is het ook slim om de CPU Thermal Monitor uit te schakelen, al is het dan wel extra belangrijk om zelf de temperaturen in de gaten te houden.
Verder bieden de meeste moederborden een optie Loadline Calibration ofwel Vdroop Control. Dit is een techniek die ervoor zorgt dat de voltages weinig tot niet inzakken wanneer de belasting van de processor stijgt. Voor extreme overkloks is het verstandig om deze opties in te schakelen.
Om hogere prestaties uit de processor te halen, kun je nu allereerst met andere voltagetrucs, die we verderop bespreken, proberen om alsnog een multiplier hoger te komen. Een andere optie is om toch met de basisklok te gaan spelen. De maximale marge van circa 6% is in z'n eentje natuurlijk niet veel, maar als je de processor dankzij de bClk 6% méér kunt overklokken, is dat mooi meegenomen. Daarnaast zal je ook met de bClk aan de slag moeten wanneer je het geheugen optimaal wilt overklokken, waarover verderop meer. Verder kan het zo zijn dat het in de praktijk net wat betere benchmarkresultaten oplevert als je de multiplier een stapje lager en de bClk juist wat hoger instelt, zeker omdat met de bClk ook je geheugen meegaat. Reken maar na: multiplier 52 met bClk 100 MHz komt op 5,2 GHz, terwijl je met multiplier 51 met bClk 104 MHz op 5,3 GHz uitkomt (51 x 104 = 5304).
Andere voltages
Wanneer je je Sandy Bridge processor zo hoog mogelijk wilt overklokken en daartoe ook met bClk aan de slag gaat, zijn er wat meer voltages waarmee je rekening moet houden, buiten de standaard core-spanning.
De eerste is de Vccio, ook bekend als Vtt, het voltage voor de in de Sandy Bridge geïntegreerde geheugen- en PCI-Express controllers. Volgens Intels specificaties moet deze spanning 1,05 volt bedragen met een maximale afwijking van 3%, maximaal 1,08 volt dus. Het verhogen van dit voltage is vooral van belang wanneer je je geheugen op hoge klokfrequenties, bijvoorbeeld ver boven de 2000 MHz, wilt laten werken. Tot zo'n 1,2 volt is er wat ons betreft weinig aan de hand, al geldt opnieuw dat je de temperatuur van de processor dan goed in de gaten moet houden.
Vaxg is het voltage van de in de processor geïntegreerde videokaart. Wanneer je gaat overklokken op een P67-bord heb je daar natuurlijk niets mee te maken. Wie de GPU van Sandy Bridge op H67 borden wil overklokken, kan dit voltage wel licht verhogen.
Het volgende voltage dat je in de BIOS'en van Sandy Bridge borden tegen zult komen is Vccpll. Dit is het voltage voor de in de processor aanwezige klokgenerator. De PLL binnen de processor is het onderdeel dat de extern aangeleverde bClk multipliceert. Dit voltage is standaard 1,8 volt en kan volgens Intel veilig verhoogd worden tot 1,89 volt. Overklokkers zijn het er vooralsnog niet over eens of het verhogen van dit voltage überhaupt een verschil maakt bij extreme overkloks. Wie echt de 5,7 GHz wil halen met extreme koeling, zal ermee moeten experimenteren.
Tenslotte is er nog de Vccsa, het voltage voor het system agent gedeelte van de processor waar zich onder meer de power control unit bevindt. De standaardwaarde voor dit voltage bedraagt 0,925 volt en Intel geeft aan dat het maximum 0,971 volt bedraagt. Wij konden geen effect op de overklokbaarheid van de CPU constateren.
Zodra je de bClk gaat verhogen, gaan verschillende met de processor verbonden onderdelen ook sneller werken en moeten deze onderdelen wellicht ook wat extra voltage krijgen. Het PCH-voltage is voor de P67 chipset en kan iets verhoogd worden, al raden we aan om onder de 1,1 volt het blijven. Daarnaast is het geheugenvoltage, Vddq in officieel jargon, door Intel standaard op 1,5 volt ingesteld met een maximum van 1,575 volt. Ons advies is om te kijken naar het door de fabrikant van je modules aanbevolen voltage en daar hooguit enkele tientallen millivolts boven te gaan zitten. Hoewel het volgens de Intel-specificaties eigenlijk niet mag, ondervonden wij geen problemen met het gebruiken van DDR3 modules die 1,65 volt vereisen.

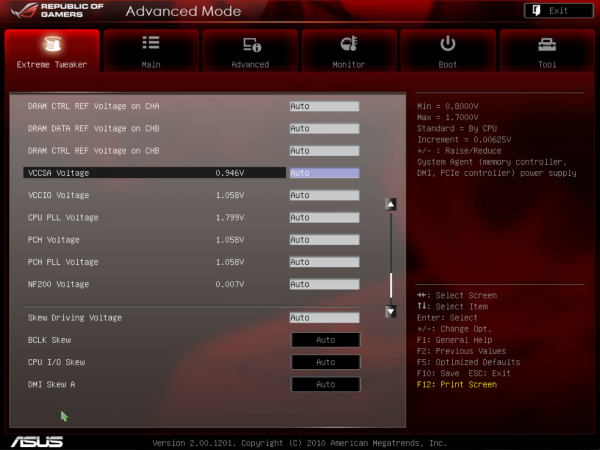

Extra voltages als Vccsa en Vccio zijn alleen van belang voor wie echt het onderste uit de kan wil halen.
