De opbouw van de 820 chipset
Op de vorige pagina heb ik vaker bandbreedtes tussen verschillende onderdelen in de PC vermeld. Hoe deze legpuzzel bij de 820 in elkaar valt, zal ik verderop met een afbeelding verduidelijken. Eerst is het nuttig te kijken uit welke onderdelen de 820-chipset bestaat.
De nieuwe 820-chipset bestaat in principe uit 3 hoofdonderdelen: de MCH, de ICH en de FWH.
De eerste chip is de 82820 en dit is de MCH (Memory Controller HUB). Deze chip zorgt voor de aansturing voor o.a. de CPU, het geheugen en de AGP-bus. De 82820 heeft ondersteuning voor maximaal 2 CPU’s, zodat we in de toekomst ook dual-cpu 820 moederboden kunnen verwachten. Vroeger zou men de MCH ‘Northbridge’ noemen.
De tweede belangrijke chip is 82801, de ICF (I/O Controller HUB). Deze chip zorgt voor de aansturing voor de AC 97 devices, de USB devices, de Ultra ATA/66 IDE devices, de PCI kaarten en ander I/O devices. De ICH zou vroeger model staan voor de ‘Southbridge’.
De derde chip is 82802 ofwel de FWH (Firmware HUB). Deze kleine chip herbergt 4MB eeprom geheugen voor de BIOS van de chipset en een Random Number Generator, om, zoals de naam al zegt, willekeurige getallen aan te maken. Deze zijn o.a. nodig om veilige banktransacties via internet mogelijk te maken.
Deze 3 chips kunnen nog uitgebreid worden met twee andere chips. Ten eerste kan er nog een MTH ofwel Memory Translator HUB worden geïmplementeerd, die het gebruik van SD-Ram DIMM geheugen mogelijk maakt. Verder kan er een extra PCI-to-USB bridge geïmplementeerd worden, om toch nog oude ISA sloten te kunnen plaatsen op 820-moederborden.

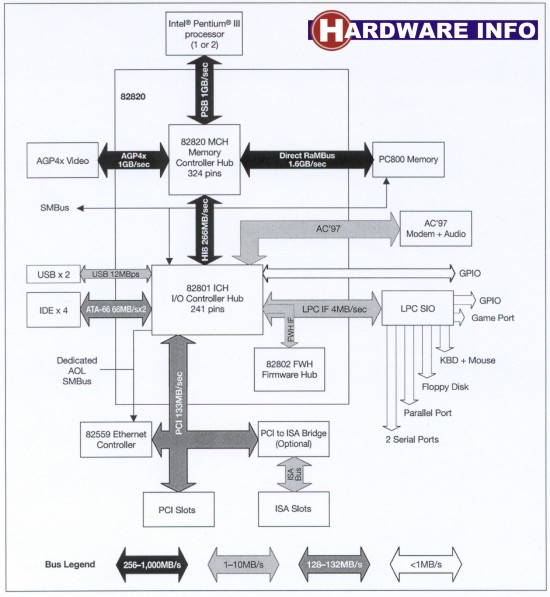

Op onderstaande afbeelding zien we het blokschema van een moederbord met 820 chipset. Tussen alle devices zien we de bandbreedte van de gebruikte databus.
We zien duidelijk dat aan de MCH de CPU, de AGP bus en het geheugen zijn aangesloten. De CPU biedt een bandbreedte van 1000 MB/s bij een 133 MHz FSB of 800 MB/s bij een 100 MHz FSB. De AGP bus heeft een maximale bandbreedte van 1066 MB/s bij AGP 4X. Bij gebruik van RD-Ram geheugen is de geheugen bus 1600 MB/s. Zoals gezegd zullen we hier voornamelijk de extra Memory Translator HUB tegenkomen en daarachter standaard SD-Ram geheugen.
Vroeger was het zo dat de Northbridge en de Southbridge via een 133 MB/s PCI-bus met elkaar waren verbonden. Bij de 820-chipset is er voor de verbinden van de MCH en de ICH echter een speciale bus met een bandbreedte van 266 MB/s. Aan de ICH zien we de verschillende I/O devices hangen, zoals de USB-poorten, de IDE-kanalen, de AC97 codec, etc. Ook de bekende PCI-bus hangt aan de ICH. Aan deze PCI bus kan weer de optionele PCI-to-ISA bridge gehangen worden.
Nu we de 820 chipset nader hebben bekeken, wordt het tijd om de ASUS P3C2000 te gaan analyseren.
