MSI MS-6301

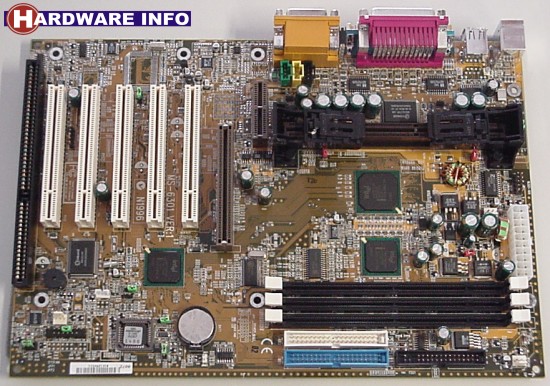

Bovenstaande foto toont het tweede bord uit de serie van drie: de MSI MS-6301. Door een slimme plaatsing van alle componenten heeft MSI absoluut het meest compacte moederbord ontworpen. Qua uitbreidingsslots heeft de MS-6301 de zelfde indeling als de P3C2000 van ASUS: 1x AMR, 1x AGP, 5x PCI en 1x ISA. Een AGP-Pro slot moeten we helaas missen. Voor het geheugen biedt de MS-6301 drie DIMM-slots. De laatste twee zijn uiteraard twee single-sided slots. Als je double-sided DIMM’s gebruikt kun je een van beide niet gebruiken.
Op het bord vinden we de audio-connectoren voor de softwareaudio oplossing terug. Zoals je in ons verhaal over AMR hebt kunnen lezen biedt de AC97 techniek mogelijkheden tot software audio. Optioneel kan het MS-6301 moederbord worden uitgerust met een Creative CT5880 audiochip. In alle gevallen kan de on-board audio-oplossing worden uitgeschakeld indien je een andere geluidskaart installeert.
Naast de audio/joystick connectoren komen we een oude bekende tegen: het ingenieuze D-LED systeem. Ook hier geven de combinaties van de 4 LED de mogelijke errors aan. Het D-LED systeem kwamen we voor het eerst tegen op het MSI 6163 Pro moederbord en ik vind het nog steeds een van de mooiste innovaties op het gebied van moederborden.
Niet alleen het D-LED systeem is overgevlogen van MSI’s BX-moederborden. Op het MS-6301 vinden we ook het SafeBIOS systeem (dat je BIOS tegen virussen beschermt) en het CPU Plug and Play III systeem, waarmee alle CPU instellingen in de BIOS kunnen worden aangebracht.
Al naar gelang wat voor type CPU is geplaatst biedt de MS-6301 een aantal verschillende busspeeds. Voor 100 MHz FSB CPU’s zijn dit 100, 105, 114, 120 en 124 MHz en voor 133 MHz FSB CPU’s zijn dit 133, 138, 143, 148, 150, 152.5, 155 en 160. Personen die een 550 MHz Socket370 Pentium III graag willen overklokken naar 733 MHz door hem in te stellen op 133 MHz FSB hoeven echter niet te treuren: met de juiste Socket370 naar Slot 1 convertor is dit slechts een kwestie van het omzetten van een jumper. Uiteraard is het wijzigen van het core voltage ook mogelijk.
Ideaal voor de Windows 2000 gebruikers is de ondersteuning voor het Suspend to RAM systeem. Hierbij wordt de computer vrijwel geheel uitgeschakeld, maar blijft er een stand-by stroompje op het geheugen staan. Daardoor kan de computer weer binnen een aantal seconden in gebruik worden genomen.
