20 Intel Z77 moederborden vergelijkingstest

Gigabyte GA-Z77M-D3H / GA-Z77MX-D3H

Van Gigabyte ontvingen we twee Micro ATX Z77-moederborden die op het eerste gezicht veel op elkaar lijken, maar ook de nodige verschillen kennen. De GA-Z77M-D3H is het instapmodel en is met een gemiddelde prijs van € 95 zelfs het goedkoopste bord uit de test. De GA-Z77MX-D3H - de X maakt het verschil - is zo'n twintig euro duurder, maar biedt wel meer mogelijkheden. Met hun blauwe kleur behoren beide borden overduidelijk tot de Gigabyte familie.

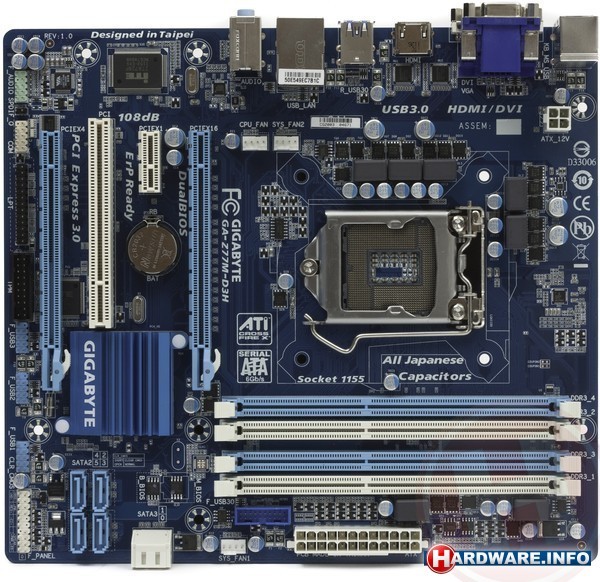

Gigabyte GA-Z77M-D3H

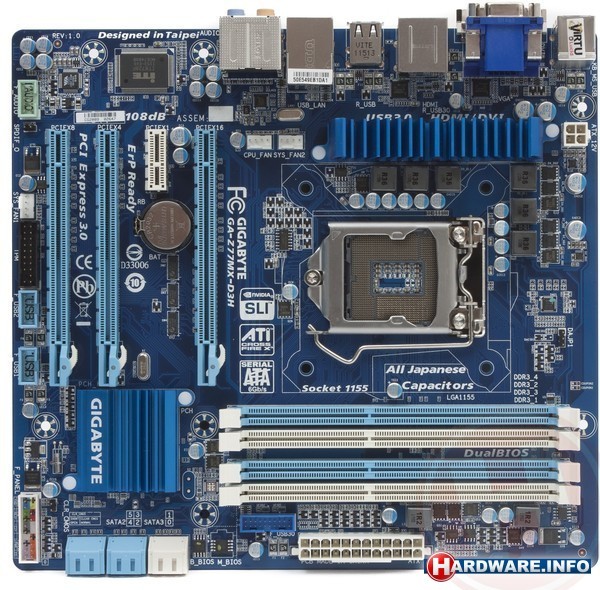

Gigabyte GA-Z77MX-D3H

De GA-Z77M-D3H biedt twee PCI-Express x16 sloten (16 lanes), één keer PCI-Express x1 en één keer PCI. Bij de X is het PCI-slot vervangen door een derde x16 slot met vier lanes. Bij beide borden vinden we intern de zes Serial ATA aansluitingen die de Z77-chip biedt. eSATA is in beide gevallen niet aanwezig. USB 3.0 vinden we op beide borden vier keer; twee maal intern, twee maal extern. De X heeft aan de achterzijde twee extra USB 2.0 sloten.

Beide borden maken gebruik van dezelfde VIA VT2021 audiochip, die een beter dan gemiddelde geluidskwaliteit biedt. Bij het X-bord zijn er voldoende aansluitingen om 7.1-kanaals speakers aan te sluiten en is er een digitale uitgang. De GA-Z77M-D3H gaat niet verder dan 5.1 zonder digitale uitgang.

DVI, VGA en HDMI voor de in de processor geïntegreerde videokaart zijn in beide gevallen aanwezig. De Lucid Virtu MVP software wordt bij het X-bord meegeleverd, bij de instapper niet. Waar de GA-Z77MX-D3H geschikt is voor Crossfire én SLI, heeft Gigabyte voor de instapper de royalties aan nVidia niet betaald en mist SLI-ondersteuning.

De Gigabyte borden hebben twee BIOS-chips. De CPU-stroomvoorziening is bij de X duidelijk luxer en dit bord heeft ook een klein koelblokje achter de socket. Een klein detail maar toch: bij de X zit om alle interne connectors een plastic randje, zodat je stekkers niet verkeerd kunt plaatsen en niet per ongeluk pinnetjes kunt ombuigen. Bij het goedkopere bord zijn die wegbezuinigd.

Het duo maakt gebruik van Gigabytes nieuwe grafische EFI-BIOS, al is de luxe interface met grafische weergave van het moederbord zoals we die verderop bij de duurdere borden zien niet aanwezig. De instellingsmogelijkheden zijn echter allemaal prima.

Zowel op de prestaties als het energieverbruik is niets aan te merken.
