20 Intel Z77 moederborden vergelijkingstest

ASUS P8Z77-V LE / P8Z77-V / P8Z77-V Pro / P8Z77-V Deluxe

ASUS' standaard reeks ATX Z77-moederborden, zijn de P8Z77-V modellen. Er bestaan vijf modellen in deze serie: de P8Z77-V LX, P8Z77-V LE, P8Z77-V, P8Z77-V Pro en P8Z77-V Deluxe. Wij testten er vier, alle modellen behalve de LX. De prijzen van de drie borden lopen aardig uit elkaar: de LE koop je voor gemiddeld € 144, het model zonder toevoeding voor € 166, de Pro voor gemiddeld € 184 en de Deluxe voor gemiddeld € 225.

De ATX-borden bieden uiteraard meer uitbreidingssloten dan de Micro ATX-modellen van de vorige pagina. Op de LE vinden we 2x PCI-Express x16 (16 lanes), 2x PCI-Express x1 en 3x PCI. Op de -V en de Pro is één van die PCI-sloten ingewisseld voor een derde PCI-Express x16 slot met vier lanes. De Deluxe ten slotte heeft geen PCI-sloten, maar wel vier PCI-Express x1 sloten! Om die allemaal van een lane te kunnen voorzien, vinden we midden op het bord een PLX-chip die als PCI-Express switch dienst doet. Om rekening mee te houden: de LE biedt geen SLI-ondersteuning, de andere twee borden wel.

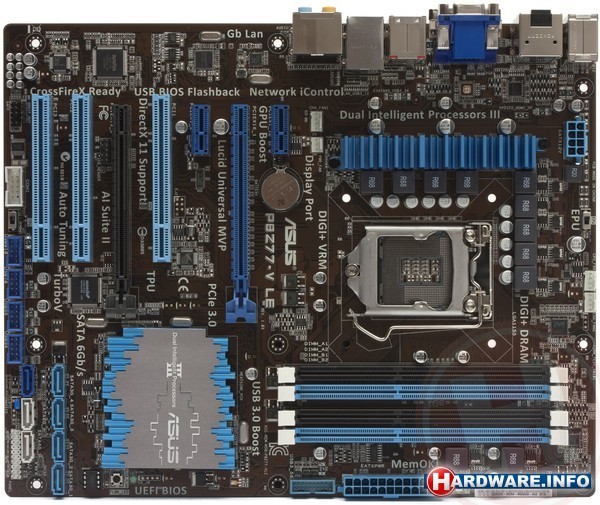

ASUS P8Z77-V LE

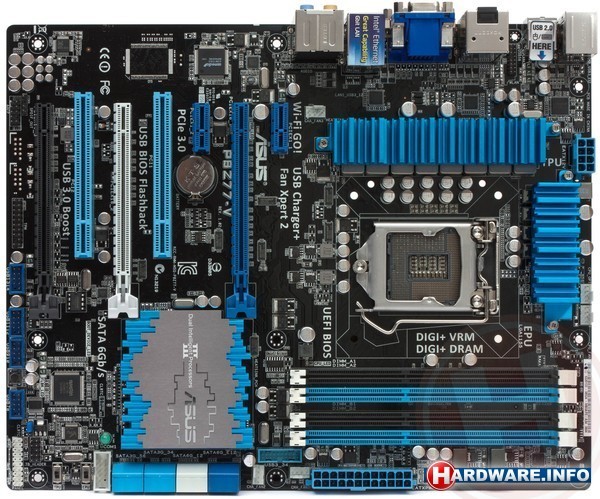

ASUS P8Z77-V

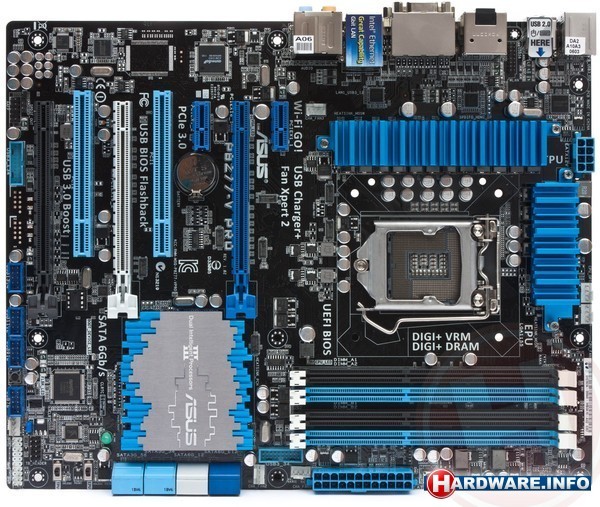

ASUS P8Z77-V Pro

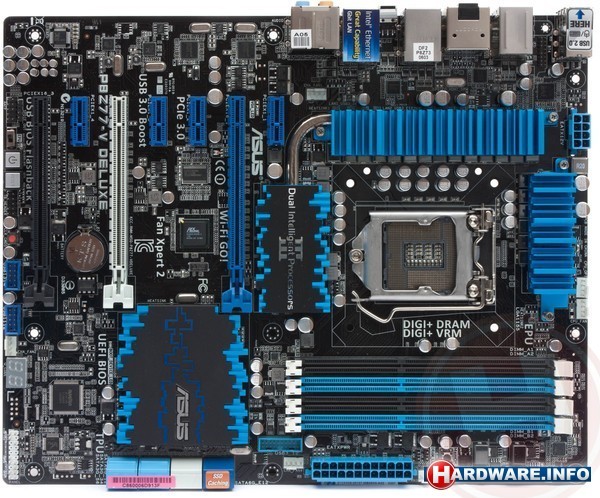

ASUS P8Z77-V Deluxe

Ook voor wat betreft de Serial ATA aansluitingen zijn er verschillen. De LE biedt 7x SATA en 1x eSATA. Een Marvell 88SE91210 zorgt voor de zevende interne en de externe aansluiting. De P8Z77-V en de Pro hebben 8x SATA, maar geen eSATA. Hier gebruikt men een ASMedia ASM1061 controller. De Deluxe heeft 8x SATA én 2x eSATA. De Marvell 88SE9128 controller die ASUS op dit bord gebruikt, biedt een eigen vorm van SSD-caching. Leuk, maar als je dat wil gaan gebruiken, kun je beter de op de Intel-controller aangesloten poorten en daarmee Intel Smart Response gebruiken.

De LE en de P8Z77-V bieden 6x USB 3.0, waarvan vier maal extern. De Pro en de Deluxe bieden allebei 8x USB 3.0. Bij de Pro 4x extern, bij de Deluxe 6x extern. Alle borden bieden voor de monitor(en) een HDMI en een DisplayPort uitgang. De LE, het standaardmodel en de Pro hebben ook nog VGA en DVI, voor die connectors is bij de Deluxe vanwege andere functionaliteit geen plek. Lucids Virtu MVP wordt bij alle drie de borden meegeleverd.

De LE heeft een enkele gigabit netwerkaansluiting, met Realtek RTL8111F controller. Bij de P8Z77-V en de Pro gebruikt ASUS een betere Intel-controller. De Deluxe heeft twee netwerkaansluitingen, één Realtek en één Intel. Bij de P8Z77-V en de Pro bundelt ASUS een uitbreidingskaartje met een 802.11n WiFi-controller (2,4 GHz, 150N). De draadloze adapter van de Deluxe biedt daarnaast ook Bluetooth 4.0. Voor bij deze WiFi Go kaartjes bundelt ASUS wat interessante software, die het ondermeer mogelijk maakt om je smartphone als afstandsbediening van de PC te laten fungeren.

Alle borden behalve de Deluxe hebben een Realtek ALC892 audio-codec. Op de vorige pagina schreven we dat deze qua geluidskwaliteit niet uitblinkt. De Deluxe gebruikt de kwalitatief veel betere Realtek ALC898. Zowel bij de Pro als Deluxe vinden we de DTS UltraPC II geluidsverbeteringssoftware, die ondermeer de mogelijkheid biedt om via DTS Connect surroundgeluid via een enkele digitale kabel naar een surround versterker te sturen.

Wat hebben de borden voor overklokkers te bieden? Allereerst zijn er verschillen voor wat betreft de stroomvoorziening voor de processor: de LE heeft 8 fases, de P8Z77-V 12, de Pro 16 en de Deluxe zelfs 20. Ook het aantal aansluitingen voor ventilators verschilt: 4 bij de LE en 6 bij de Pro en de Deluxe. Bij die laatste twee zijn overigens alle aansluitingen van het PWM-type. Alleen de Deluxe heeft onboard power- en resetknoppen en een HEX-display met BIOS POST-codes.

Ook deze borden hebben ASUS' onvolprezen grafische EFI BIOS, inclusief de op de vorige pagina besproken USB BIOS Flashback functionaliteit. De screenshots onderaan deze pagina tonen duidelijk dat de borden zeer veel instellingsmogelijkheden bieden. Op de prestaties en het stroomverbruik is opnieuw weinig aan te merken.
