20 Intel Z77 moederborden vergelijkingstest

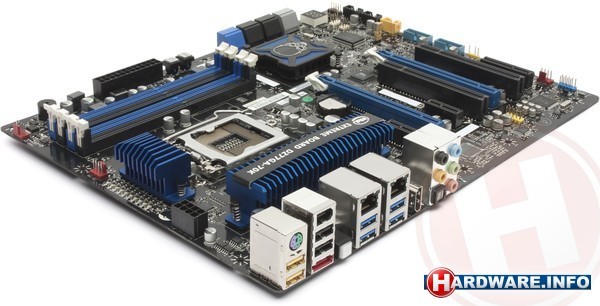

Intel DZ77GA-70K

Intels eigen high-end Z77 moederbord is de DZ77GA-70K. Het bord valt in de Extreme series en de daarbij behorende doodskop heeft opnieuw een prominent plekje op het moederbord opgeëist.

Dit bord biedt twee maal PCI-Express x16, twee maal PCI-Express x1, een opengeknipt PCI-Express x4 slot (waar je eventueel een x16 kaart in kunt plaatsen) en twee normale PCI-sloten. Serial ATA vinden we intern acht keer: een Marvell-chip verzorgt twee extra poorten. Een andere Marvell-chip zorgt voor een eSATA-connector.

Het bord biedt acht USB 3.0 poorten, vier extern en vier intern. Maar juich niet te vroeg, want ze lopen allemaal via USB HUB chips van de firma Genesys Logic. Dat is en blijft een implementatie waar we niet blij mee zijn en die we zeker niet van Intel hadden verwacht. Voor wat betreft monitoraansluitingen vinden we op het bord gek genoeg alleen HDMI. Intel is erg trots op het feit dat je op Ivy Bridge drie schermen kunt gaan aansluiten, maar biedt die optie dus vreemd genoeg zelf niet aan.

De twee netwerkaansluitingen worden, hoe kan het ook anders, aangestuurd door Intel chips. Een losse module, die via een interne USB-connector wordt aangesloten, voorziet het bord van Bluetooth- en 802.11n (2,4 GHz / 150N) WLAN-functionaliteit. Grappig: op die module staat duidelijk vermeld dat deze uit de fabriek van MSI komt. Het Intel bord biedt verder Firewire en gebruikt een Realtek ALC898 als audiocodec. De implementatie is uitstekend: Intel is de enige die de 90 dB signaal/ruis-verhouding grens voorbij gaat!

Het bord heeft slechts vier fan-aansluitingen en dat vinden we een beetje karig voor een high-end bord. Wel zijn er gelukkig onboard power- en resetknoppen, een HEX-display en - helemaal gebruiksvriendelijk - een hele serie LED's die tonen waar het bootproces mogelijk vastloopt.

Waar we erg enthousiast over zijn bij dit bord is de BIOS. Ook Intel is inmiddels overgestapt op een grafische EFI-schil, en hoe! Met configureerbare startschermen, sliders, dropdownboxen en veel andere zaken maakt Intel echt optimaal gebruik van het feit dat de BIOS tegenwoordig niet meer puur uit tekst bestaat. Het feit dat de interface compleet anders is, maakt dat je er vermoedelijk wel even aan moet wennen, maar als dat gelukt is, zul je het met ons eens zijn dat Intel over zijn Visual BIOS echt goed heeft nagedacht.

De prestaties zijn opnieuw in lijn met de andere borden, maar het stroomverbruik is bovengemiddeld.
