ASUS Gryphon Z87

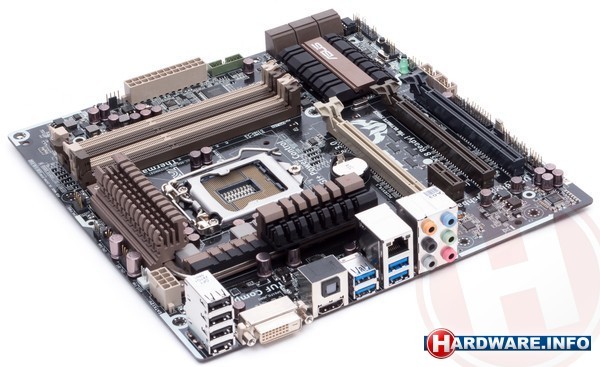

ASUS stuurde ons twee Z87-borden uit de The Ultimate Force reeks. De Sabertooth Z87 van de volgende pagina is natuurlijk de logische opvolger van de vele eerdere Sabertooth moederborden die we de afgelopen jaren voorbij hebben zien komen. Nieuw is dat er ook een Micro ATX variant bestaat, de Gryphon Z87. Wie al stiekem naar de volgende pagina heeft doorgeklikt, heeft gezien dat de Sabertooth is voorzien van een complete plastic overkapping die moet zorgen voor betere koeling en - maar dat mag je zelf beslissen - een beter uiterlijk. De plastic overkapping is voor dit bord wel los te koop in de vorm van de Gryphon Armor Kit. Bij deze kit zitten ook direct plastic afdekkapjes om niet gebruikte geheugen- en uitbreidingssloten af te dekken. Het is opnieuw een kwestie van smaak, maar een TUF-bord met zo'n volledig overkapping ziet er toch echt wel bijzonder uit.

Met de TUF-serie wil ASUS zo stabiel mogelijke moederborden op de markt brengen. Daartoe gebruikt men naar eigen zeggen zo veel mogelijk componenten die volgens military grades zijn gecertificeerd. Daarnaast zet men zwaar in op koeling. Uniek bij de Gryphon, maar ook bij de Sabertooth op de volgende pagina, is de Thermal Radar software. Op het bord zijn diverse temperatuursensors ondergebracht en met de software kun je alle temperaturen tot in detail in de gaten houden en naar wens speciale profielen voor je casefans aanmaken. Daarnaast gebruikt ASUS voor deze moederborden keramische koelblokken.

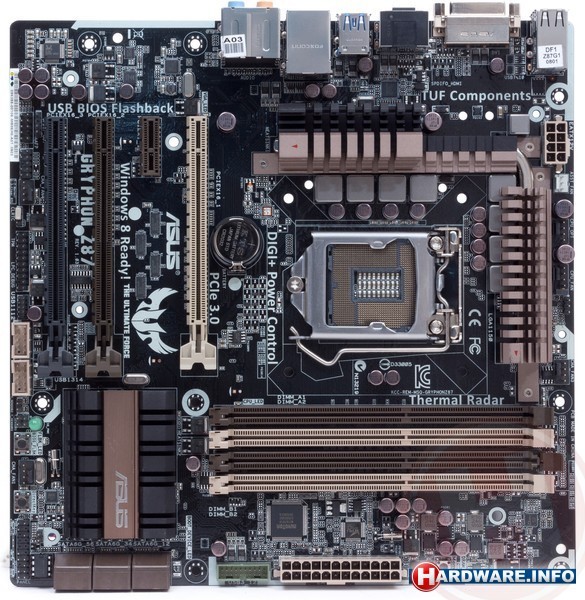

Onderliggend is dit natuurlijk ook gewoon een Z87-bord. We vinden drie PCI-Express x16 sloten, met 16/0/4 of 8/8/4 lanes bezetting. Serial ATA is er zes keer, uiteraard allemaal SATA600. USB 3.0 tellen we zes keer, USB 2.0 acht keer. Voor het 7.1-kanaals geluid gebruikt ASUS de standaard Realtek ALC892 codec. Voor de Gigabit LAN-aansluiting is gelukkig voor een Intel WG-I217V controller gekozen.

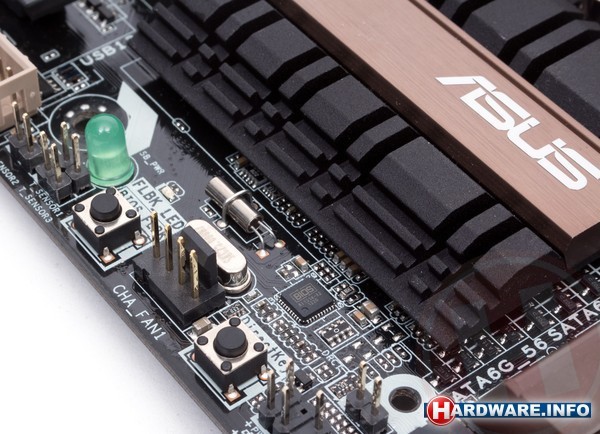

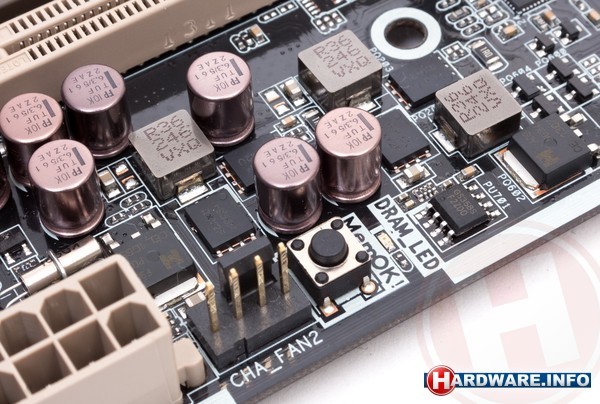

Fan-aansluitingen heeft de Gryphon veel voor een Micro ATX bord: zeven stuks, waarvan zes van het PWM-type. Ook bij dit bord is er de automatische PWM-detectie. Extra features zijn de op de vorige pagina's besproken DirectKey, BIOS FlashBack en MemOK knoppen.

De BIOS heeft ASUS speciaal voor de TUF-borden van een extra likje verf voorzien, maar is qua werking verder identiek aan die van de andere borden.
