Gigabyte GA-Z87M-D3H

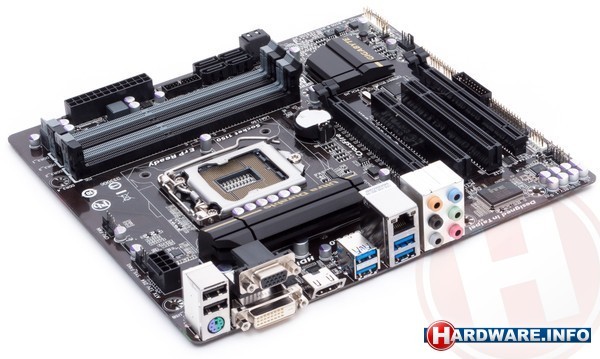

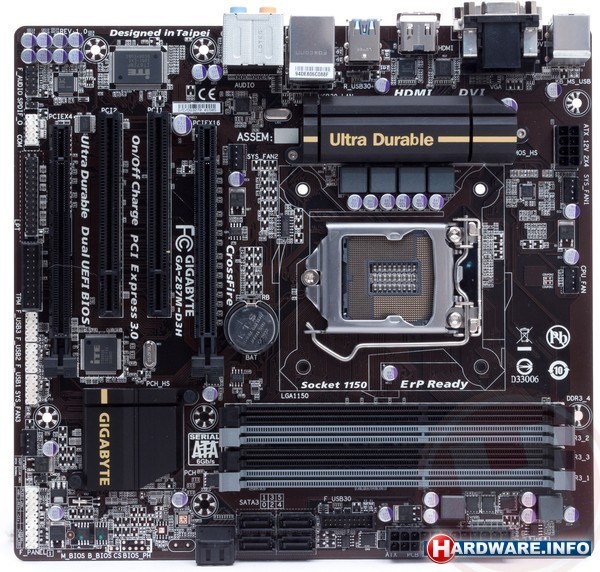

Het eerste Gigabyte Z87-bord dat we in de test opnemen is de GA-Z87M-D3H, een Micro-ATX exemplaar. Net als de meeste andere Gigabyte-borden in de test is het bordje uitgevoerd in een grijs/zwarte-kleurstelling met gouden accenten in de koelers. Het bord biedt natuurlijk een Socket 1150 processorvoet en vier DIMM-sloten. We vinden vier uitbreidingssloten: twee maal PCI-Express x16  en twee maal PCI. Het tweede x16 slot krijgt vier lanes vanuit de chipset. Naast dat het bord überhaupt niet geschikt is voor SLI, is het zodoende ook niet geschikt voor Crossfire, al werkt dat wel. De aanwezigheid van twee PCI-sloten doet vermoeden dat Gigabyte dit bord ook richt op zakelijke klanten met wellicht nog oude, legacy uitbreidingskaarten. Over legacy gesproken: intern vinden we zelfs nog een connector voor een printerpoort.

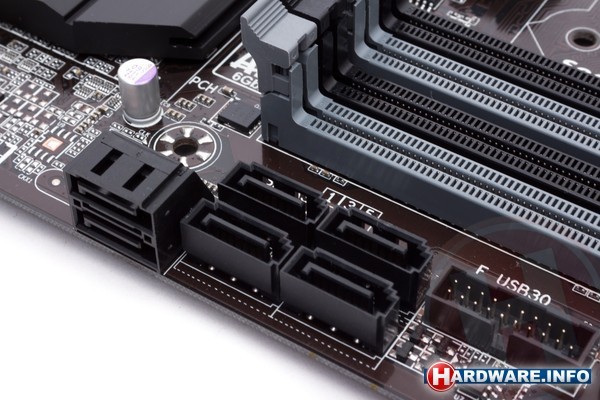

Achterop vinden we VGA, DVI en HDMI voor de monitor(en) en verder twee maal USB 2.0 en vier maal USB 3.0. Daarnaast is er enkel Gigabit LAN en 7.1-kanaals audio. Intern vinden we nog connectors voor zes keer Serial ATA 600, drie USB 2.0 headers en één USB 3.0 header. Twee SATA-poorten zijn gekanteld om niet in de knoei te komen met lange videokaarten. Gigabyte heeft gekozen voor de Realtek ALC892 als audio-codec en de Realtek RTL811F als netwerkchip, controllers die we nog kennen van de vorige generatie borden.

Het bord heeft vier FAN-aansluitingen, allemaal van het PWM-type. Op de BIOS van het bord is, zoals op de vorige pagina al beschreven, maar weinig aan te merken. Het bord valt binnen de Ultra Durable 4 Plus-reeks en maakt zodoende gebruik van solid cap condensators, een PCB die bestand zou moeten zijn tegen een hoge luchtvochtigheid, speciale extra koeler MosFET's en een CPU-socket waar volgens Gigabyte extra veel goed in is verwerkt. Of deze zaken écht voordeel bieden is helaas niet aan te tonen.

Speciale features zijn er nagenoeg niet, behalve dan dat het bord uiteraard twee BIOS-chips heeft (Dual BIOS heeft Gigabyte natuurlijk al sinds jaar en dag) en het feit dat de bepaalde USB-poorten ook wanneer de PC uit staat stroom blijven leveren, zodat je ook dan een smartphone of tablet kunt opladen. Deze features vinden we ook bij de duurdere Gigabyte borden in de test.
