37 Haswell moederborden vergelijkingstest: 28x Z87, 6x H87 en 3x B85

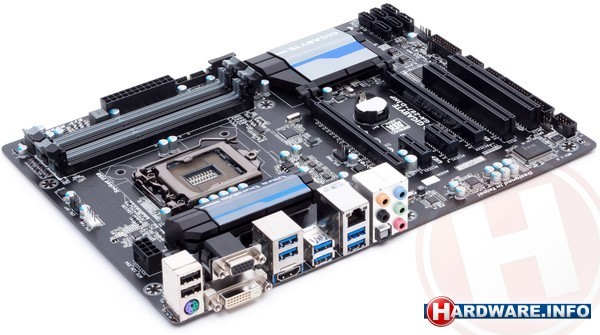

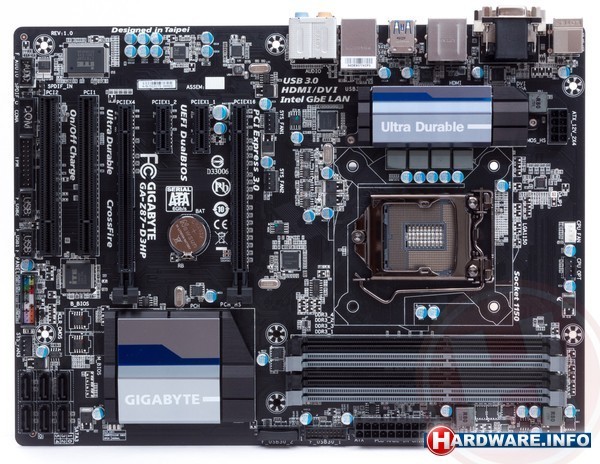

Gigabyte GA-Z87-D3HP

Een stapje hoger in het Gigabyte assortiment vinden we de GA-Z87-D3HP. Het bord biedt meer overeenkomsten dan verschillen met de op de vorige pagina beschreven GA-Z87-HD3, met als belangrijkste verschil dat dit bord onderdeel uitmaakt van de Ultra Durable 5 reeks. Dat betekent de bij de GA-Z87M-D3H al opgesomde voordelen van Ultra Durable 4, maar nu aangevuld met een digitale stroomvoorziening voor de CPU. De gebruikte PowIRstage IR3550-chips combineren drie mosfets met een driver-IC in één chip. Deze chips zouden 60 ampère per fase moeten kunnen leveren en daarmee volgens Gigabyte een ongeëvenaard overklokpotentieel. Ultra Durable 5 moet verder ook bijdragen aan lagere temperaturen van het moederbord. Het concept lijkt erg op de DrMos-chips, waar ook mosfets en een driver-IC in één chip zijn gecombineerd. Volgens Gigabyte zijn hun nieuwe chips echter superieur, al zou het natuurlijk gek zijn als ze dat niet zouden beweren.

Een ander verschil met de HD3 is de aanwezigheid van 10 in plaats van 6 USB 3.0 poorten, waarvan zes aan de achterzijde en vier intern. Om de vier extra poorten mogelijk te maken heeft Gigabyte twee onboard Renesas D720210 hub-chips verbonden met de Intel USB 3.0 controller. Normaal zijn we geen liefhebber van implementaties met hubs, maar gezien de goede werking van de Intel USB 3.0 controller vinden we het in dit geval toch wel slim. Een ander verschil met de HD3 is de keuze voor een Intel WG-I217V chip als netwerkcontroller en dat kunnen we alleen maar toejuichen.

Hoewel het bord nog altijd vier fasen voor de CPU-stroomvoorziening heeft, is het aantal fan-aansluitingen met één verhoogd tot vijf. De instellingsmogelijkheden in de BIOS zijn nog steeds hetzelfde, maar hardwarematige trucs om het overklokken eenvoudiger te maken heeft deze D3HP nog niet.

Een klein detail nog: waar men dat bij de HD3 achterwege liet, vinden we bij de D3HP netjes een plastic randje om de interne USB-poorten en andere headers. Ideaal om te voorkomen dat je connectors verkeerd aansluit.

In de testresultaten zien we duidelijk dat de D3HP door het gebruik van de digitale PWM-chips zowel idle als in gebruik een paar watt zuiniger is dan de HD3. Voor wie een goed en degelijk Z87-bord zoekt zonder al te veel toeters en bellen is deze GA-Z87-D3HP zeker een goede keuze.
