Bouw je eigen PC 2014: workshop

Stap 6 Moederbord plaatsen

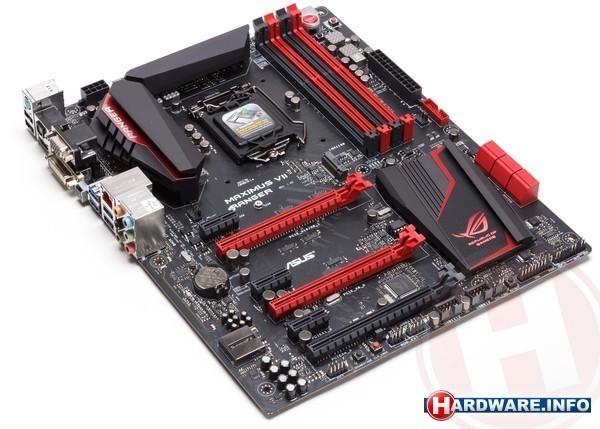

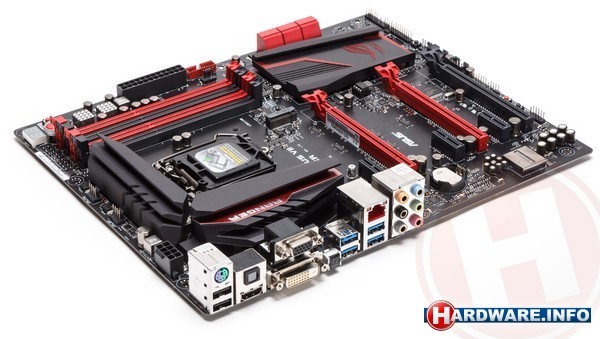

Nu is het moment gekomen dat het moederbord, voorzien van processor en geheugen (en eventueel een luchtkoeler) in de behuizing geplaatst kan worden. Zorg dat je voordat je het erin plaatst, nog even goed gekeken hebt waar de diverse aansluitingen zitten, bijvoorbeeld voor de front-aansluitingen van de behuizing voor audio en usb, maar ook voor de 24-pins en 8-pins voedingconnectors.

Het moederbord wordt vrijwel altijd tegen de zijwand van de behuizing geplaatst. Voordat je dat doet, moet je veelal eerst afstandsbusjes (bij)plaatsen. Die zorgen ervoor dat het moederbord geen direct contact maakt met het metaal van de behuizing, wat kortsluiting zou veroorzaken.

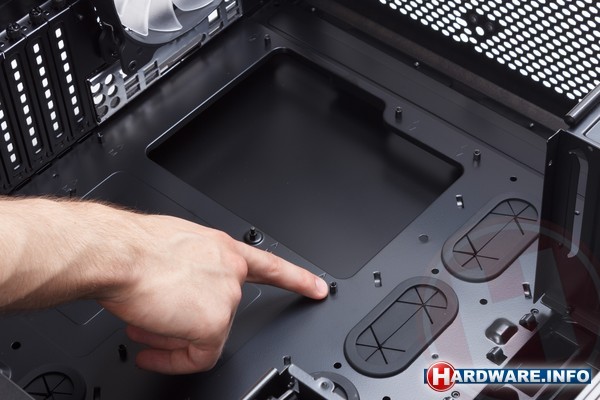

Om te bepalen op welke plekken afstandsbusjes moeten komen, kun je het bord het beste even tijdelijk in de kast houden en kijken waar de schroefgaten van het bord precies zitten. Een volledig ATX moederbord heeft negen schroefgaten, een Micro-ATX bord meestal acht. Op die plekken zitten in de zijwand van de behuizing ook schroefgaten, waar de afstandsbusjes eenvoudig met de hand in kunt schroeven. Let op, bij sommige behuizingen zijn de afstandsbusjes al vooraf geplaatst.

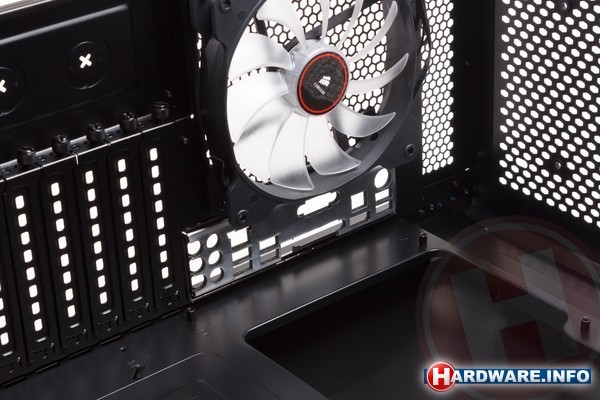

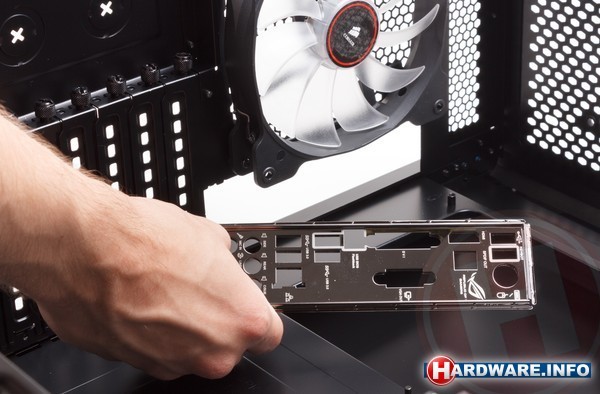

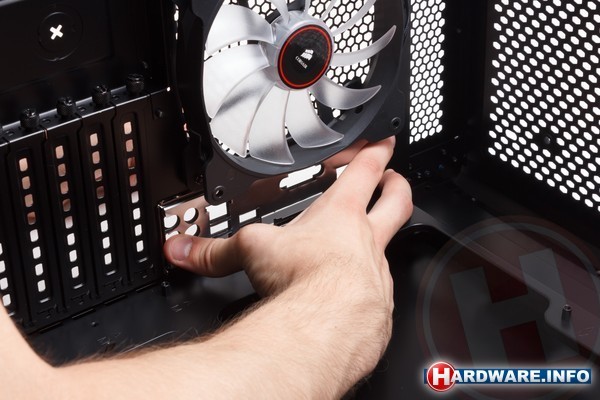

Heb je dat gedaan, dan moet je het bij het moederbord geleverde I/O-bracket op de juiste plek in de kast klikken. Let erop dat je dat in de goede richting doet, met de uitsparingen van de connectors richting de zijwand.

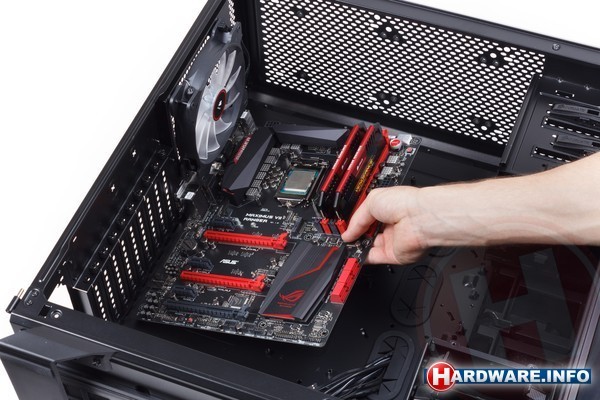

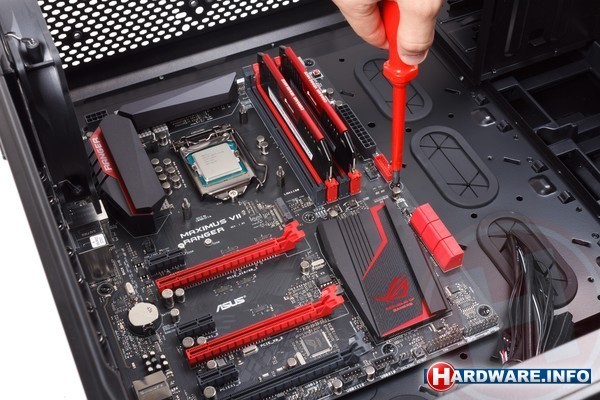

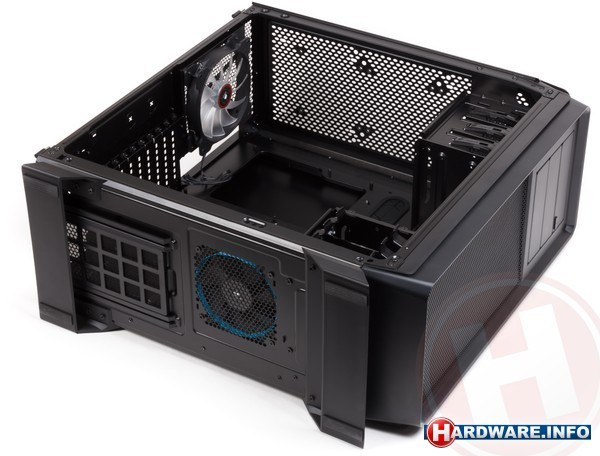

Het moederbord kun je nu plaatsen door de behuizing op zijn kant te leggen en daarna het moederbord licht gekanteld in het I/O-bracket schuiven en daarna op de afstandsbusjes te laten rusten. Met de bij de behuizing geleverde schroeven kun je het moederbord nu vast zetten.
