Bouw je eigen PC 2014: workshop

Stap 11 Connectors aansluiten

Nu is het tijd om de diverse connectors binnen de behuizing aan te sluiten op het moederbord. Allereerst heeft iedere kast een aantal kleine stekkertjes, voor bijvoorbeeld de powerknop, de resetknop, de harddiskactiviteit-led, en de power-led. De aansluitingen voor al deze kleine stekkertjes zitten ergens bij elkaar op het moederbord. Je zult de handleiding van het moederbord erbij moeten pakken om te weten welke stekkertje waar moet worden aangesloten.

Een belangrijke opmerking hierbij: voor de kabeltjes van de power- en resetknop maakt het niet uit in welke richting het kabeltje geplaatst wordt. Voor de led'jes is dat wél van belang. Alle connectors hebben twee kabeltjes, een gekleurde en een witte. De gekleurde moet op de + aansluiting, de witte op de – aansluiting.

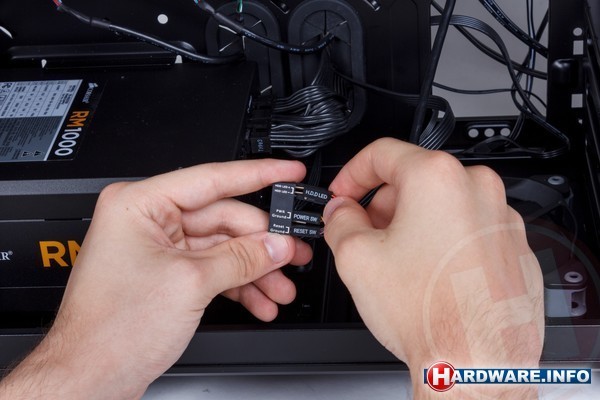

Verschillende moederbordfabrikanten maken het aansluiten van deze kabeltjes tegenwoordig makkelijker, met een klein blokje waarop je kabeltjes overzichtelijk buiten de kast kunt aansluiten. Daarna kun je dankzij het blokje alles in één keer op het moederbord prikken. Dat is ook bij onze ASUS Maximus VII Ranger het geval.

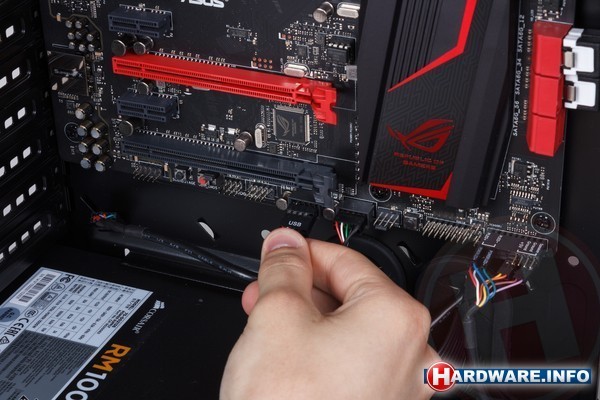

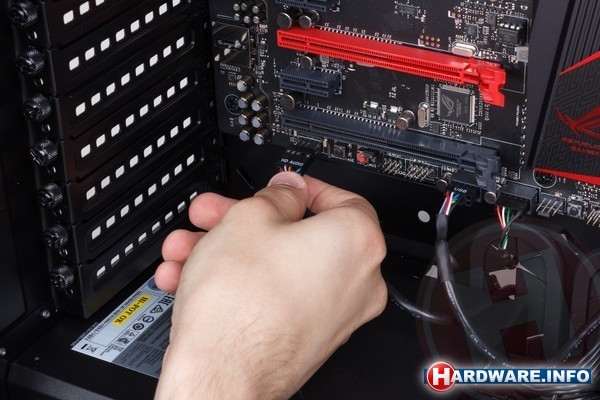

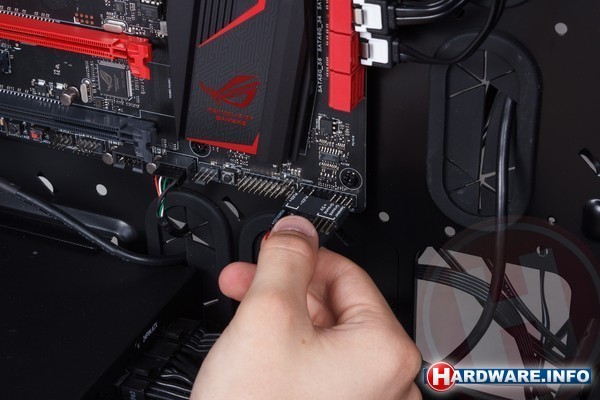

Naast deze kleine stekkertjes zijn er nog de (grotere) connectors voor de USB-, en audio-aansluitingen van de behuizing. Die dien je allemaal met de daarvoor bestemde aansluitingen op het moederbord te verbinden. Opnieuw vertelt de handleiding van het moederbord waar je deze connectors kunt vinden, al zijn ze in de regel ook duidelijk aangeduid met teksten USB, en FP audio (front panel audio). Al deze stekkers passen slechts in één richting.
