Bouw je eigen PC 2014: workshop

Stap 12 Videokaart inbouwen

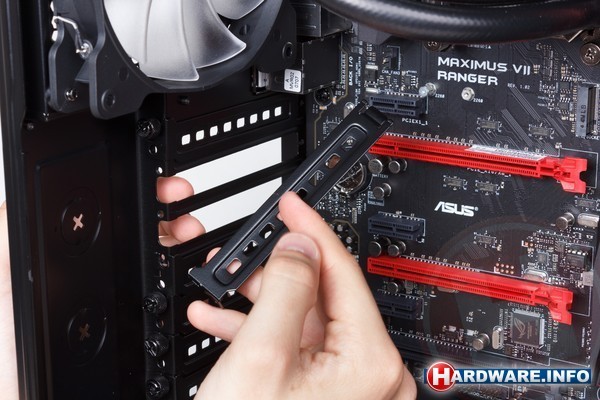

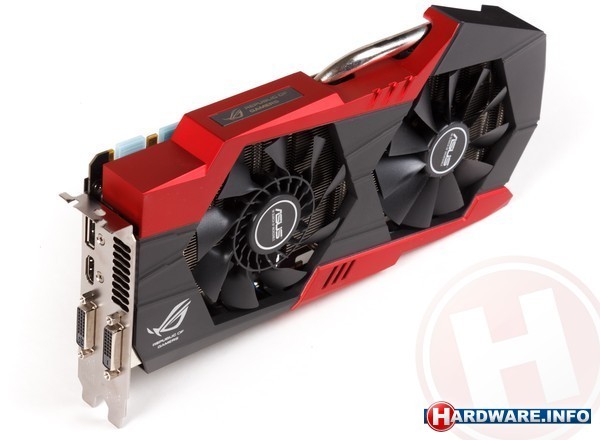

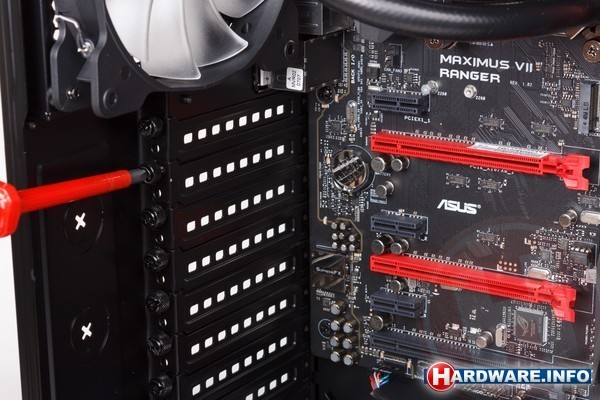

Vervolgens kan je de videokaart plaatsen. Daarvoor moet je eerst achterin de behuizing het metalen plaatje ter hoogte van het bovenste PCI-Express x16 slot verwijderen. Voor moderne, snellere videokaarten zijn dat vrijwel altijd twee plaatjes, omdat deze kaarten twee slots in beslag nemen. Dat is ook het geval voor de kaart die we inbouwen, een ASUS ASUS R9 290 DirectCU II OC  met 4GB videogeheugen. Slotplaatjes kan je meestal losschroeven; in sommige goedkope kasten moet je ze loswrikken en heb je geen mogelijkheid om ze later terug te plaatsen.

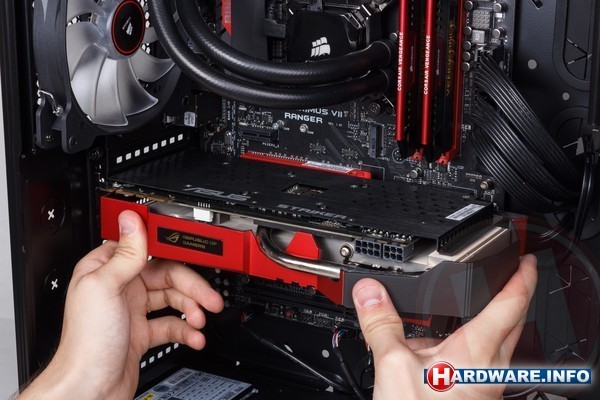

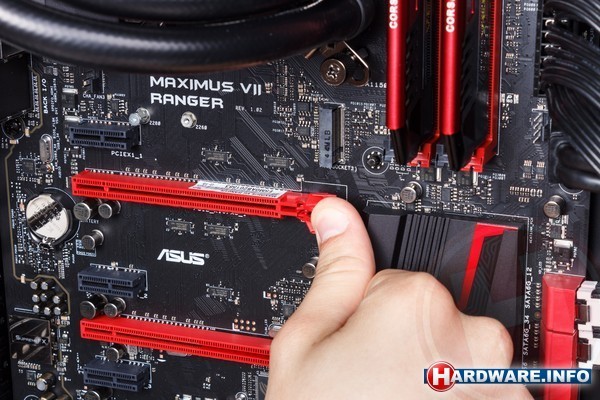

Daarna kunnen we de de videokaart nu vanaf de zijkant in het PCI-Express x16 slot drukken. Bij sommige moederborden heeft het slot aan de achterkant een schuifje, dat je eerst open moet zetten en zodra de kaart is geplaatst weer moet sluiten. Bij de meeste borden zit er aan het eind van het slot gewoon een klemmetje waar de kaart vanzelf in vastklikt.

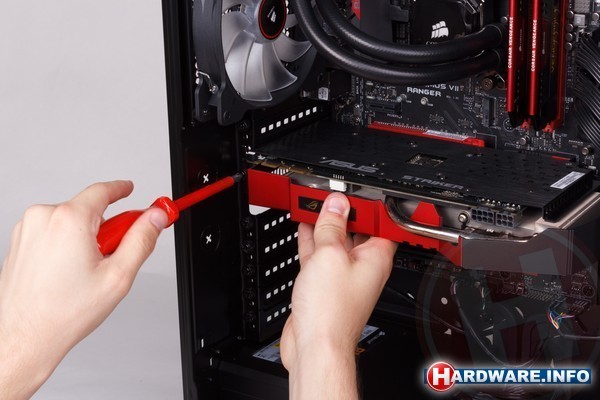

Zodra de videokaart is geplaatst, dien je deze vast te schroeven op de plaats waar je eerder het plaatje weghaalde. Sommige kasten hebben hier een handig kliksysteem voor en komt er geen schroevendraaier aan te pas.

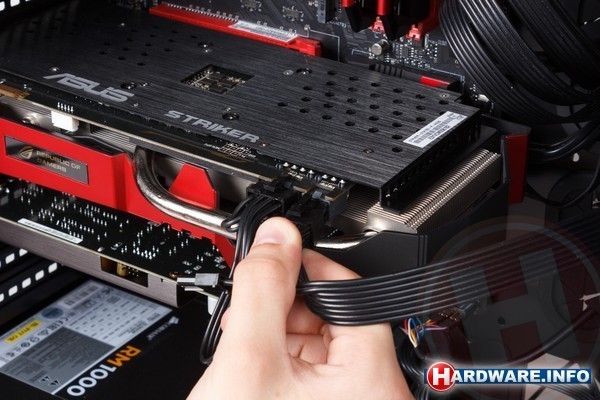

De laatste stap voor wat betreft de videokaart is het aansluiten van de eventuele stroomaansluitingen van zwaardere videokaarten. De eventuele 6-pin en 8-pin stroomconnectors komen natuurlijk vanuit je voeding.
