Workshop Home Automation met Domoticz deel 2: aan de slag met de slimme meter, Z-Wave en notificaties

Slimme meter

Momenteel wordt in alle Nederlandse huishoudens de conventionele stroom- en gasmeter in de meterkast vervangen door een zogenaamde slimme meter. Is dat bij jou nog niet gebeurd, dan zal dat niet lang meer duren. Die slimme meter houdt je verbruik digitaal bij en kan dat via een ingebouwde gsm-verbinding automatisch doorgeven aan je netbeheerder. Via verschillende aanbieders kun je, vaak tegen abonnementskosten van de nodige euro’s per maand, je dagelijkse energieverbruik via een webdienst inzichtelijk maken. Dat kan echter ook goedkoper: je kan je slimme meter kinderlijk eenvoudig met Domoticz koppelen en zo geheel gratis je stroom- en gasverbruik in de gaten kunt houden.

Hiervoor is wel een eenmalige kleine investering nodig in een zogenaamde Slimme Meter Kabel, die je voor zo’n 20 euro kunt aanschaffen. Deze kabel heeft aan de ene kant een RJ11-plug die je in de slimme meter kunt prikken en aan de andere kant een usb-stekker die in je Raspberry of NAS kan. Die moet dan uiteraard wel in de meterkast staan. In de kabel zit een FDTI usb-naar-serial chip, en de genoemde Domoticz-versies voor Raspberry Pi en Synology hadden de daarvoor benodigde drivers ingebouwd.

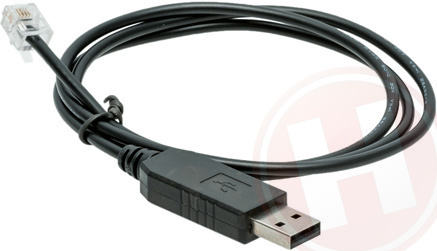

Om je Slimme Meter uit te lezen heb je een Slimme Meter Kabel van zo'n 20 euro nodig.

Heb je de kabel aangesloten, dan ga je in Domoticz naar Instellingen en dan Hardware om ondersteuning toe te voegen. Als type voor het nieuwe apparaat kies je P1 Smart Meter USB en als seriële poort kies je in eerste instantie de USB-poort met het hoogste nummer (bijvoorbeeld /dev/ttyUSB1), want dat is het USB-apparaat dat zich als laatste op het systeem heeft aangemeld. Werkt het niet, dan kun je een andere USB-poort kiezen. De Baudrate moet op 115200 staan en CRC Validation kun je aanhouden. Om ervoor te zorgen dat de verbinding wordt gereset als er geen data meer binnenkomt kun je de gegevens time-out laag instellen, bijvoorbeeld op een minuut.

Heb je de kabel geïnstalleerd, dan vind je bij Overige nu een Slimme meter stroom en Slimme meter gas in Domoticz. Bij beide zie je het huidige verbruik. Door op de knop Log te klikken krijg je grafieken van de afgelopen dag, week, maan en jaar. Als je bij Instellingen en dan Meters/Tellers je energietarief per kWh stroom of m³ gas invoert, kun je via de knop Rapport ook overzichten met kosten per maand krijgen. Op zowel de stroom- als gasmeter kun je ook notificaties instellen; zo kun je bijvoorbeeld instellen dat je een seintje krijgt als je stroomverbruik boven een bepaalde waarde uitkomt of wanneer het totaalverbruik van een dag boven een waarde uitkomt. De waardes van de slimme meter kun je verder ook weer in events gebruiken binnen Synology; voor de hand liggende toepassingen schudden we niet uit onze mouw, maar wanneer je als bespaarfreak zou willen instellen dat een bepaalde lamp in huis gaat knipperen als het energieverbruik te hoog is, kan dat. Voor wie zonnepanelen heeft, wordt het terugleveren ook los gemeten. Zo zou je bijvoorbeeld ook bepaalde apparaten automatisch kunnen inschakelen wanneer je stroom “over” hebt.

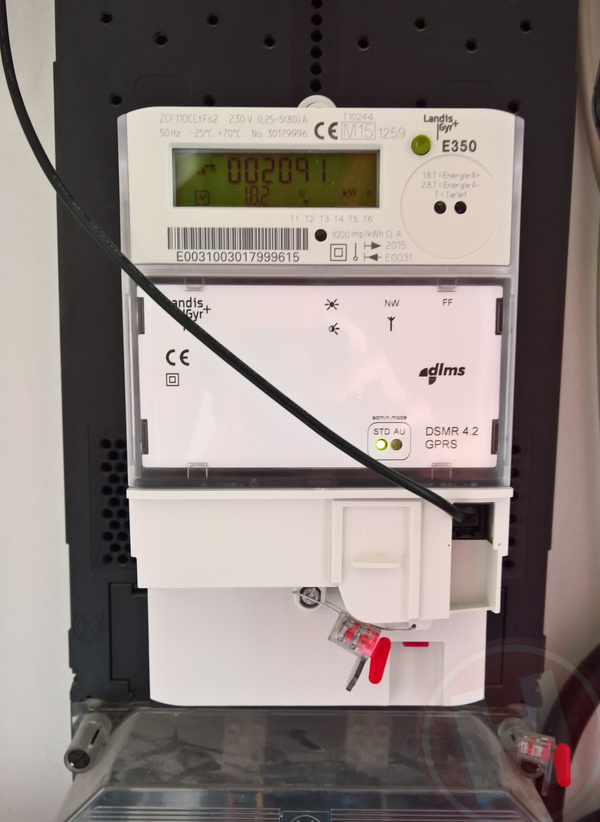

Een slimme meter kun je eenvoudig verbinden met Domoticz.

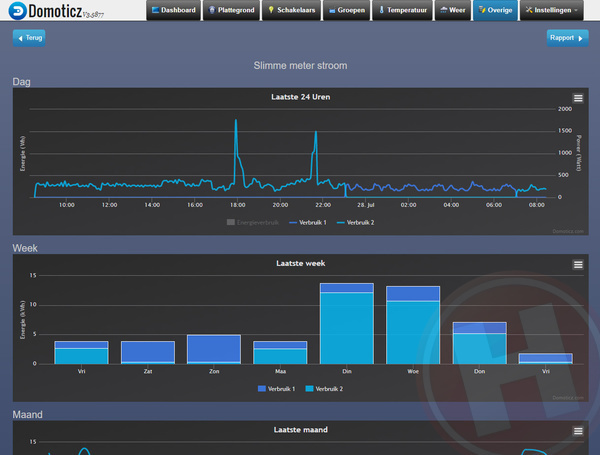

Domoticz toont overzichten van energieverbruik per dag, week, maand en jaar.
