Workshop Home Automation met Domoticz deel 2: aan de slag met de slimme meter, Z-Wave en notificaties

Domoticz en Z-Wave

Domoticz is volledig geschikt voor Z-Wave en maakt daarvoor onderhuids gebruik van de OpenZwave software, een open-source implementatie van alle Z-Wave protocollen. Om Z-Wave producten aan te sturen met Domoticz heb je een daarvoor geschikte zender/ontvanger nodig. Als je gebruik maakt van een Raspberry Pi kan je kiezen voor de RazBerry V2 module, die zo’n zes tientjes kost. Onze voorkeur gaat echter uit naar de Aeon Z-Stick Gen 5 USB-stick, die je voor zo’n vijf tientjes kunt kopen en ook prima geschikt is wanneer je Domoticz draait op en PC’tje of op je Synology NAS.

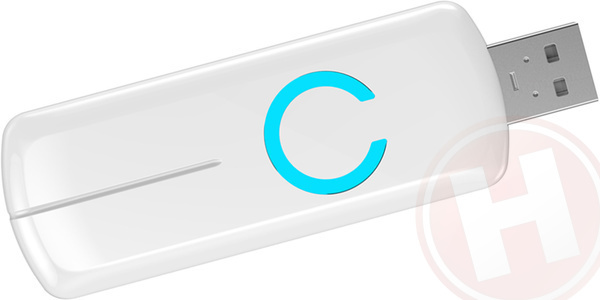

De Aeon Z-Wave Stick Gen. 5

Het voordeel van deze Aeon stick is dat hij een batterij heeft en eigen geheugen om zijn configuratie in op te slaan. Dat is handig vanwege een belangrijke beveiligingsfunctie van Z-Wave. Hoewel apparaten binnen een Z-Wave omgeving met elkaar communiceren via een mesh-netwerk (en zender en ontvanger elkaar dus niet rechtstreeks hoeven te bereiken) moeten bij de eerste keer koppelen van een nieuwe sensor of schakelaar het apparaat en controller wél op een korte afstand rechtstreeks met elkaar kunnen communiceren. Dat voorkomt dat kwaadwillenden van buiten je huis een verbinding kunnen opzetten met jouw Z-Wave apparaten. Het is natuurlijk onpraktisch om je NAS even op zolder neer te zetten, alleen als je daar een Z-Wave schakelaar in gebruik wilt nemen. Met de Aeon stick hoeft dat niet. Die trek je simpelweg even uit je Domoticz-systeem waarna je naar de nieuwe sensor/schakelaar loopt die je in de modus om opgenomen te worden in een Z-Wave netwerk zet. Vervolgens druk je op de knop van de stick en de verbinding is gemaakt.

Het in gebruik nemen van de Aeon stick in Domoticz is kinderspel. Steek hem in de Raspberry, NAS of welk systeem je dan ook mag gebruiken. Bij Instellingen en dan Hardware kun je een nieuwe controller toevoegen. Kies bij type voor OpenZWave USB. Op Linux-systemen wordt de controller met de juiste drivers herkend als apparaat met een naam ala /dev/ttyACM0. Kies die dan ook bij seriële poort.

Eenmaal geïnstalleerd kun je in het hardware-overzicht in de regel van de Z-Wave controller op een knop Instellingen klikken om daar het Z-Wave netwerk verder te configureren. Na deze klik kom je in een overzicht van al je Z-Wave producten, in eerste instantie zal dat alleen de Aeon controller zijn. Klik hier op de regel van de controller en je kunt onderin extra instellingen aanpassen.

Iets wat je het beste direct kunt configureren is een security network key, een geheime sleutel waardoor Z-Wave apparaten gecodeerd met elkaar kunnen communiceren en er dus niet van buitenaf opdrachten kunnen worden gestuurd. Een aangepaste sleutel is zeker van belang wanneer je Z-Wave apparaten uiteindelijk als onderdeel van een home-made alarmsysteem wil gebruiken. De key bestaat uit 16 bytes, in te voeren als zestien kommagescheiden waardes van twee hexadecimale getallen. Wanneer dat abracadabra voor je is: verzin zestien combinaties van telkens twee keer een cijfer of een letter A t/m F, zet daar telkens 0x voor en zet er een komma tussen. Het resultaat kun je invoeren als beveiligingssleutel. Standaard staat deze op 0x01, 0x02, …, 0x16.

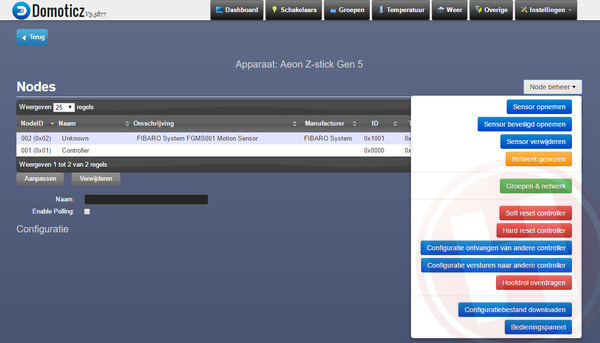

Het Z-Wave controle paneel in Domoticz
