Workshop Home Automation met Domoticz deel 2: aan de slag met de slimme meter, Z-Wave en notificaties

Z-Wave apparaten koppelen aan Domoticz

Heb je de Aeon Z-Stick gekoppeld aan Domoticz, dan kun je Z-Wave sensors en schakelaars gaan verbinden. Dergelijke apparaten zijn verkrijgbaar van verschillende fabrikanten. Wij gingen voor deze workshop aan de slag met devices van het Poolse bedrijf Fibaro, die in Nederland bij verschillende webshops leverbaar zijn. Zij hebben uiteenlopende, goed werkende sensors en schakelaars. Zo is er bijvoorbeeld de kleine Fibaro Motion Sensor die beweging, licht én temperatuur kan meten. De Fibaro Door/Window Sensor kan gebruikt worden om te detecteren of een deur or raam open staan. Ook heeft Fibaro verschillende schakelaars. De Fibaro Wall Plug is een kleine schakelaar die je in een stopcontact steekt, waar je vervolgens het te schakelen apparaat weer in kunt steken. Niet alleen kun je hiermee het apparaat vanuit een domotica-systeem in- en uitschakelen, de plug rapporteert ook het stroomverbruik (wat ook netjes door Domoticz geregistreerd kan worden!). De Fibaro Switch 2 en Dimmer 2 zijn respectievelijk een schakelaar en een dimmer die je achter een bestaande muurschakelaar kunt plaatsen. Hiermee kun je een lamp zowel met de bestaande muurknop als ook via je domotica-systeem schakelen. Prettig is dat je de Fibaro schakelaars zowel kunt gebruiken wanneer je bij je muurschakelaar fase én aarde hebt, maar ook wanneer je enkel een schakeldraad hebt.

Om in Domoticz een Z-Wave apparaat te koppelen zet je de sensor of schakelaar eerst in een modus om opgenomen te worden in een netwerk. Hoe dat precies moet lees je in de handleiding van het betreffende apparaat. Klik daarna in het Domoticz instellingenscherm van je Z-Wave controller rechtsboven op de knop Node beheer en daarna Sensor opnemen. De sensor of schakelaar wordt nu als het goed is direct gevonden en opgenomen in het overzicht van alle Z-Wave apparaten. Als je klikt op de naam van de sensor of schakelaar kun je onderaan alle extra instellingen van het betreffende apparaat configureren. Bij de Fibaro Motion Sensor kun je bijvoorbeeld instellen of deze wel of niet moet knipperen met een lichtsignaal en hoe gevoelig de bewegingssensor moet zijn.

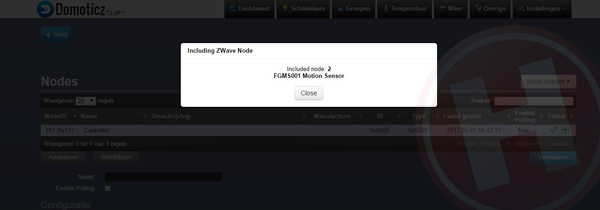

Het toevoegen van Z-Wave devices aan Domoticz is kinderspel

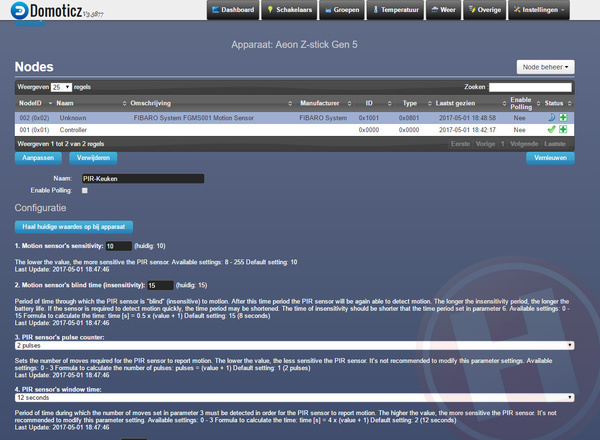

Eenmaal toegevoegd kun je bij Z-Wave apparaten de nodige zaken configureren.

Belangrijk om te weten is dat Z-Wave producten die constant van stroom zijn voorzien, zoals bijvoorbeeld de Fibaro Wall Plug of inbouwdimmer, ook constant in verbinding staan met het Z-Wave netwerk. De status ervan kan dus op ieder moment worden opgevraagd, configuratieaanpassingen worden meteen doorgevoerd én deze apparaten doen dienst als doorgeefluik in het meshnetwerk. Apparaten op batterij - zoals bijvoorbeeld de genoemde bewegings- of deursensoren van Fibaro - komen, om zo lang mogelijk te functioneren op een batterijlading enkel tot leven als ze iets moeten doorgeven aan de controller en eens in de zoveel uur om een teken van leven te geven en na te gaan of er een nieuwe configuratie is.Wanneer je dus een instelling van zo’n sensor verandert in Domoticz, moet je hem even handmatig tot leven wekken om deze ook daadwerkelijk door te zetten. In het overzicht van al je Z-Wave apparaten vind je onder Status een icoon dat aangeeft of het apparaat bereikbaar is; een vinkje geeft aan van wel, een maantje geeft aan dat het apparaat in slaapstand is.

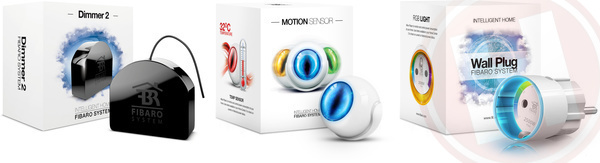

De Fibaro Z-Wave sensors en schakelaars werken goed samen met Domoticz, al geldt dat ook voor Z-Wave producten van andere merken.

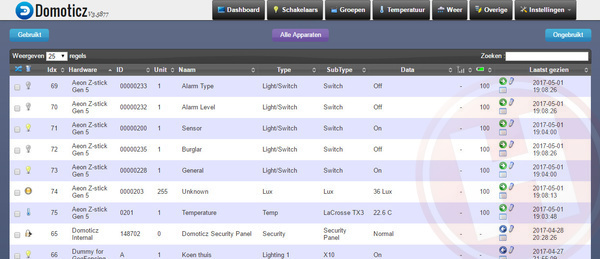

Eenmaal toegevoegd vind je alle functies van de Z-Wave sensors en schakelaars als losse apparaten in Domoticz.

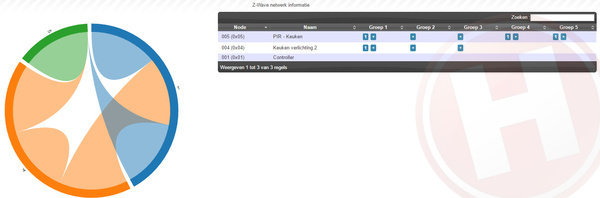

Z-Wave netwerk en groepen

Z-Wave sensors en schakelaars kunnen niet alleen communiceren met de centrale controller, maar ook met elkaar. Sommige sensors, waaronder de Fibaro Motion Sensor, zijn zelfs al zo voorgeconfigureerd dat bepaalde commando’s niet naar de controller worden gestuurd. Wanneer je deze sensors met een officieel Fibaro basisstation koppelt, kun je eenvoudig configureren of de sensors rechtstreeks een schakelaar moeten bedienen of juist niet. In combinatie met Domoticz zal je de communicatie vermoedelijk altijd via het basisstation willen laten lopen en moet je via een omweg configureren dat de sensors hun data altijd doorsturen. Dat doe je door in het configuratiescherm van de Z-Wave controller te klikken op de knop Node beheer en dan Groepen & netwerk. Hier vind je een lijst van alle Z-Wave apparaten en meerdere groepen waarbinnen deze communiceren. Om er zeker van te zijn dat gegevens altijd bij het basisstation uitkomen, voeg je voor alle sensors het id van de controller (in de regel id 1) toe aan alle voor de betreffende sensors beschikbare groepen.
