Intel Nehalem EX: 8-core CPU's voor high-end servers

Dell R810

Om wat ervaring op te doen met het nieuwe platform, gingen we aan de slag met een prototype van de Dell R810 server, één van de eerste servers geschikt voor Nehalem EX, voorzien van een tweetal Xeon X7560 processors. Deze server past geheel in de nieuwe filosofie van Intel om dergelijke server te verkopen met twee processors en gebruikers de mogelijkheid te geven om te upgraden naar maximaal vier. Dell heeft haar R810 voorzien van een speciale technologie: in de twee niet gebruikte sockets zitten speciale adapters die het mogelijk maken dat de op deze sockets aangesloten geheugensloten toch gebruikt worden. Ofwel: zelfs wanneer voorzien van slechts twee processors kan de volledige geheugencapaciteit benut worden.

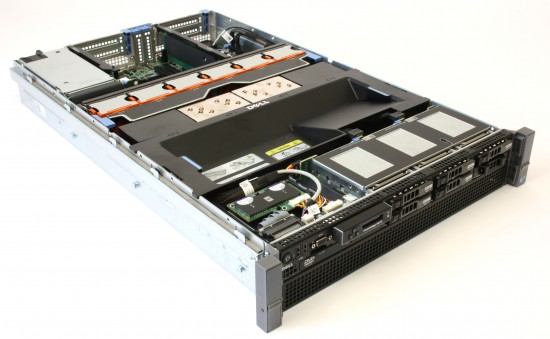

Dell R810 Nehalem EX server

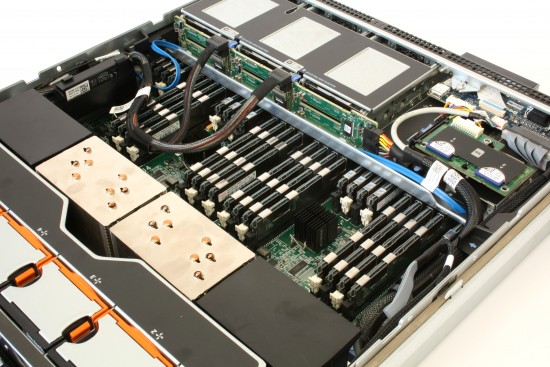

De R810 heeft in totaal 32 DDR3 geheugenslots, 8 per socket. De configuratie zoals wij ermee aan de slag gingen was volledig bezet met 4 GB DIMM's, ofwel 128 GB geheugen in totaal. In onderstaande foto zie je onder de kleine zwart koelblokjes tussen de geheugenmodules de memory buffers zitten. Van de vier sockets zijn de middelste twee bezet, te zien aan het koelblok. De buitenste twee sockets bevatten de speciale Dell adapter die het mogelijk maakt alle geheugenslots te gebruiken.

128 GB geheugen dankzij 32 modules van 4 GB

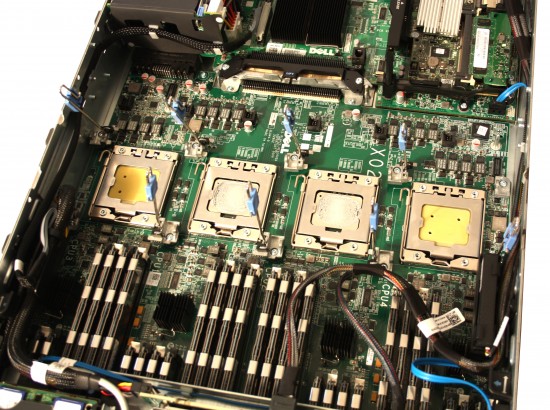

Hieronder een shot van het binnenwerk van de server zodra we rij fans en de koelblokken hebben verwijderd. De vier Socket 1567 voeten zijn naast elkaar gepositioneerd. In de middelste twee zitten de Xeon X7560 processors, in de buitenste twee de adapters om de geheugenmodules te gebruiken.

Twee Xeon X7560 processors en daarnaast twee adapters

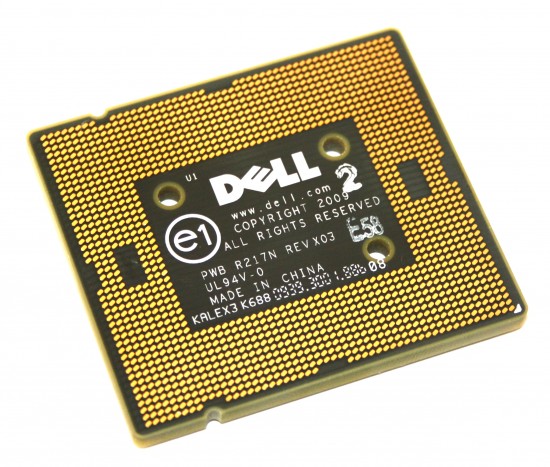

Dells speciale socketadapter die het mogelijk maakt om in een systeem met twee CPU's toch alle geheugensloten te gebruiken.
