Het AMD Athlon Productie Procédé

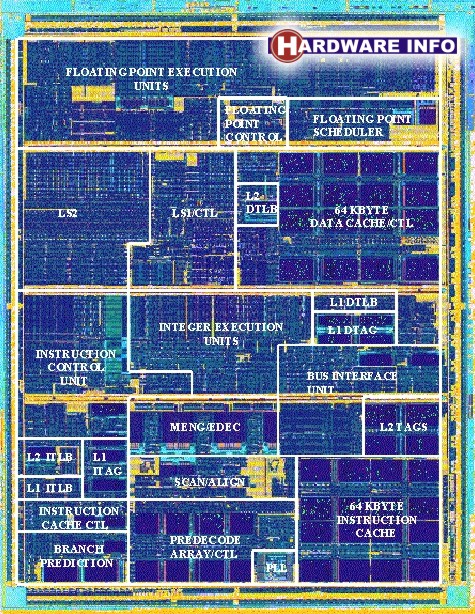

Net als de huidige Pentium III's wordt de AMD Athlon gefabriceerd met het 0.25 micron procédé. Onderstaande afbeelding toont de gehele "die" van de AMD Athlon. De verschillende functies zijn aangegeven. (Helaas is de kwaliteit van de huidige scan erg slecht.) Uiteraard is dit erg uitvergroot: in het echt is dit stukje chip slechts 14 bij 13 millimeter! Op deze 182 mm² zitten dan wel 22 miljoen (!!) transistoren.
De pinaansluitingen van de AMD Athlon werken via het, van IBM gelicenseerde, G4 flip-chip systeem. In principe worden alle aansluitingen aan de bovenkant van de chip gemaakt als kleine aluminium bolletjes (een soort bal-grid array) en wordt daarna de chip omgekeerd geplaatst op de slotkaart. Dit zorgt voor minder problemen bij het naar buiten brengen van bijv. datalijnen en heeft een betere warmte geleiding tot gevolg.

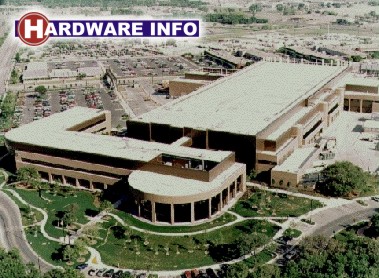

De huidige AMD Athlon komen allemaal uit de onderstaande fabriek, AMD's FAB-25 in Texas. In het vierde kwartaal kunnen we uit deze fabriek ook 0.18 micron AMD Athlons verwachten. Aangezien AMD verwacht dit jaar nog makkelijk de 750 MHz te halen is het natuurlijk wegens de gigantische warme ontwikkeling noodzakelijk om op dit kleinere productieprocédé over te stappen.

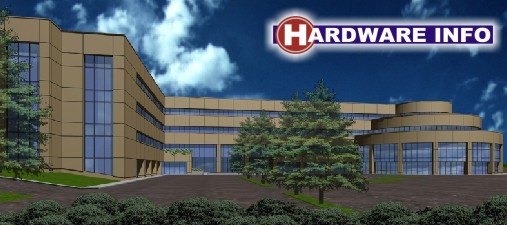

Onderstaande fabriek toont AMD's nieuwe FAB-30 in Dresden. Deze fabriek is nu proef aan het draaien. Vanaf het einde van dit jaar kunnen we koperen (i.p.v. aluminium) AMD Athlons verwachten uit deze fabriek. De overstap van aluminium naar koper is zeer belangrijk, aangezien koper het makkelijker maakt om door te gaan naar veel hogere klokfrequenties.
De kosten om deze nieuwe (speciaal voor de AMD Athlon zijnde) fabriek op te zetten bedroegen "slechts" 1,9 miljard dollar, een slordige 4 miljard Nederlandse guldens.
