32 Intel Z77 moederborden getest voor Ivy Bridge

Gigabyte GA-Z77X-UD3H / GA-Z77X-UD5H

De twee luxe Z77 moederborden van Gigabyte zijn de GA-Z77X-UD3H en -UD5H, beide in stijlvol donkergrijs uitgevoerd. Beide borden vallen in de Ultra Durable 4 reeks (al staat op de PCB nog Ultra Durable 3 geschreven). Een nieuwe toevoeging is dat men een PCB gebruikt dat geproduceerd is met een nieuw soort fiber-materiaal, waardoor het moederbord beter tegen vochtigheid kan. Gigabyte is trouwens eerlijk genoeg om toe te geven dat het in de Westerse wereld vrijwel nooit voorkomt dat een moederbord kapot gaat vanwege een te vochtige omgeving. Zaken als de extra dikke koperlaag en betere componenten blijven onderdeel van Ultra Durable. Overigens heeft Gigabyte tijdens Computex Ultra Durable 5 alweer aangekondigd.

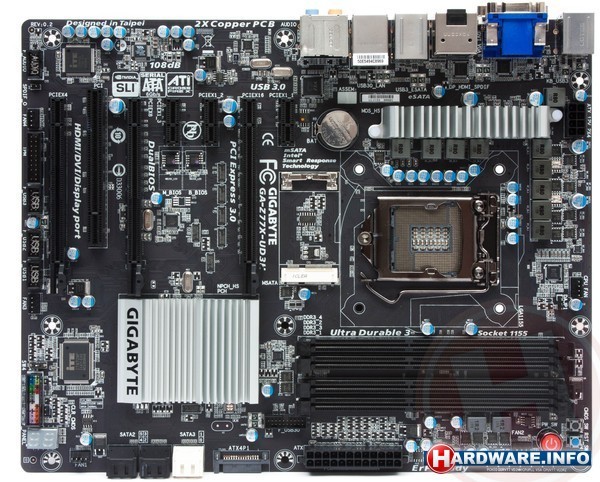

Gigabyte GA-Z77X-UD3H

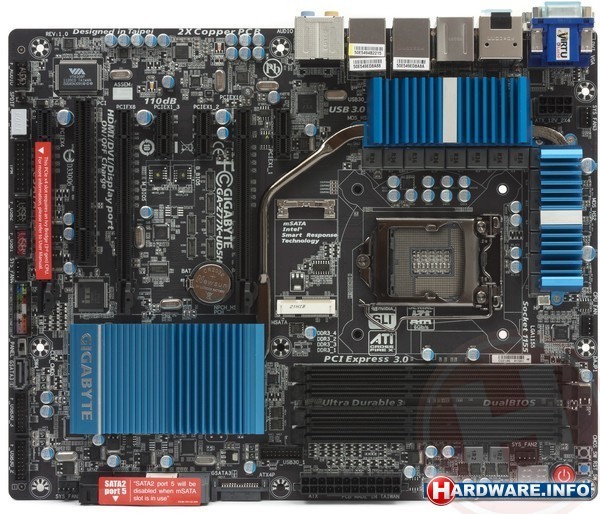

Gigabyte GA-Z77X-UD5H

Beide borden bieden drie PCI-Express x16 sloten (20 lanes), drie maal PCI-Express x1 en één maal PCI. Bij de UD3H blijft het aantal interne SATA-poorten beperkt tot de zes die de Z77-chip biedt. De UD5H heeft drie extra Serial ATA 600 poorten, aangestuurd door Marvell-chips. Op beide borden vinden we in het midden een mSATA-connector voor een caching-SSD. eSATA biedt de UD3H twee keer en de UD5H slechts één keer, om ruimte te maken voor andere functionaliteit.

Complimenten voor Gigabyte als het gaat om de monitoraansluitingen: met VGA, DVI, HDMI én DisplayPort geef je gebruikers alle keuzes én is het mogelijk om drie schermen digitaal aan te sluiten. Wat we minder geslaagd vinden is Gigabytes USB 3.0 implementatie. Op het eerste gezicht is die erg goed: 8 USB 3.0 poorten op de UD3H en zelfs 10 op de UD5H. Maar vrijwel alle poorten blijken te lopen via on-board VIA USB HUB chips. Dat betekent potentieel lagere prestaties en compatibiliteitsproblemen. Waar we ook minder enthousiast over zijn is de keuze van een VIA VT2021 audio-codec op de UD3H. Op de UD5H zit gelukkig wel een Realtek ALC898, al missen we de veel betere ALC889's die Gigabyte vroeger gebruikte.

De UD5H biedt verder Firewire, iets wat we niet heel vaak meer tegenkomen anno 2012, en heeft twee netwerkaansluitingen, waarvan één uitgevoerd met een Intel-controller. De tweede gigabit LAN-poort, als ook de enige die de UD3H heeft, wordt aangestuurd door een Atheros AR8151 chip.

Beide borden bieden vijf fan-aansluitingen, alle van het PWM-type. Daarnaast komen we op beide borden onboard knoppen, een HEX-display en zeven voltagemeetpunten tegen. Ook de befaamde Dual BIOS technologie mag uiteraard niet ontbreken op beide borden. Bij de UD5H kun je met een schakelaartje zelf heel eenvoudig wisselen tussen beide BIOS'en. Waar de UD3H negen fases heeft voor de CPU-stroomvoorziening, gebruikt de UD5H er vijftien. Gigabyte gebruikt tegenwoordig trouwens DrMos chips voor de CPU-stroomvoorziening op haar luxere borden, al gebruikt men daar om begrijpelijke redenen zelf liever een andere naam voor.

De grafische EFI-BIOS is lekker uitgebreid en bevat Gigabytes unieke 3D-functionaliteit, waarbij je een afbeelding van het moederbord op je scherm ziet en op de verschillende onderdelen kunt klikken om die te configureren. De prestaties zijn goed, maar dat komt mede doordat Gigabyte haar UD5H borden standaard op 100,9 MHz laat werken. De UD3H werkte met de eerste BIOS ook standaard op 100,9, maar met de nieuwste is dat teruggezet naar 100,1 MHz. Dubieuze praktijken wat ons betreft. Het stroomverbruik is wat hoger dan gemiddeld, wat we voor luxe borden niet gek vinden.

Gigabyte GA-Z77X-UD3H:

Gigabyte GA-Z77X-UD5H:
